 | Česky

1 609 92A 06F | (11.4.13)

Bosch Power Tools

Označení řezu 0 °  (

9

) ukazuje polohu pilového kotouče při

pravoúhlém řezu. Označení řezu 45 °  (

8

) ukazuje polohu pilo-

vého kotouče při řezu pod sklonem 45 ° .

Pro rozměrově přesný řez nasaďte kotoučovou pilu na obro-
bek tak, jak je ukázáno na obrázku. Nejlépe proveďte jeden
zkušební řez.

Uvedení do provozu



Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.

Zapnutí – vypnutí



Aby se šetřila energie, zapínejte elektronářadí jen po-
kud jej používáte.

Pro

uvedení do provozu

 stlačte

nejprve

 blokování zapnutí

2

a

následně

 stlačte spínač

1

 a podržte jej stlačený.

K

vypnutí

 elektronářadí spínač

1

 uvolněte.

Upozornění:

Z bezpečnostních důvodů nelze spínač

1

 zaare-

tovat, nýbrž musí zůstat během provozu neustále stlačený.

Pracovní pokyny

Chraňte pilový kotouč před úderem a nárazem.

Elektronářadí veďte rovnoměrně a s lehkým posuvem ve smě-
ru řezu. Příliš silný posuv značně snižuje životnost nasazené-
ho nástroje a může poškodit elektronářadí.

Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru
zubů pilového kotouče. Používejte proto jen ostré a pro opra-
covávaný materiál vhodné pilové kotouče.

Řezání dřeva

Správná volba pilového kotouče se řídí podle druhu dřeva,
kvality dřeva a zda jsou požadovány podélné nebo příčné
řezy.

U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.

Bukový a dubový prach je zvláště zdraví ohrožující, pracujte
proto pouze s odsáváním prachu.

Řezání s podélným dorazem (viz obr. D)

Podélný doraz

10

 umožňuje přesné řezy podél hrany obrob-

ku, případně řezání rozměrově stejných pruhů.

Uvolněte křídlový šroub

7

 a prostrčte stupnici podélného do-

razu

10

 skrz vedení v základové desce

13

. Nastavte požado-

vanou šířku řezu jako hodnotu stupnice na příslušném ozna-
čení řezu

9

 ev.

8

, viz odstavec „Označení řezu“. Křídlový šroub

7

 opět pevně utáhněte.

Řezání s pomocným dorazem (viz obr. E)

Pro opracování velkých obrobků nebo řezání rovných okrajů
můžete na obrobek upevnit jako pomocný doraz prkno nebo
lištu a kotoučovou pilu vést základovou deskou podél pomoc-
ného dorazu.

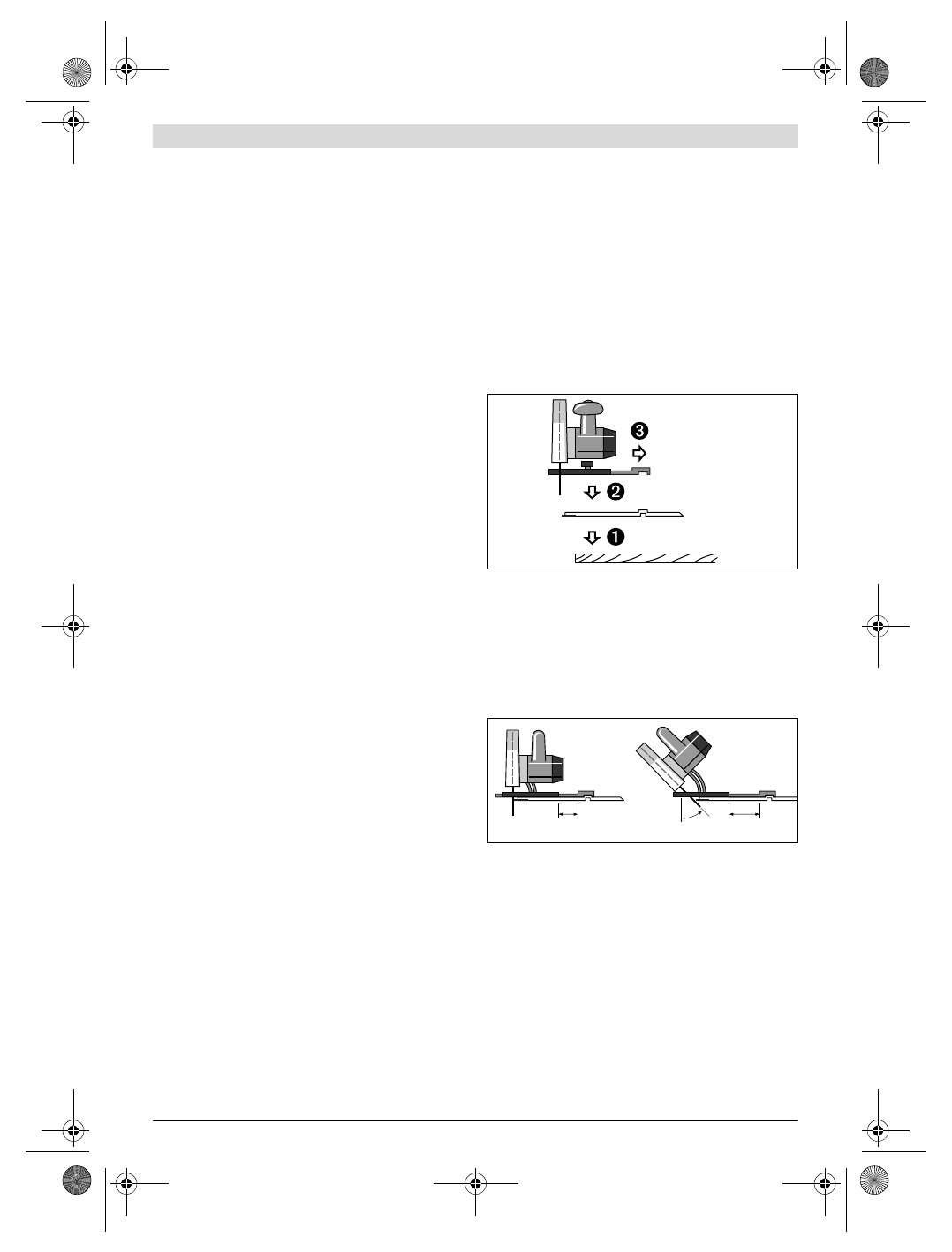

Řezání s vodícím profilem (viz obr. G)

S pomocí vodícího profilu

28

 můžete provádět přímočaré

řezy.

Přilnavý povlak zabraňuje sklouznutí vodícího profilu a je šetr-
ný k povrchu obrobku. Povrstvení vodícího profilu umožňuje
lehké klouzání elektronářadí.

Gumová lemovka na vodicím profilu slouží jako ochrana proti
vytrhávání třísek, která při řezání dřevěných materiálů zabra-
ňuje vytrhávání povrchu. Pilový kotouč k tomu musí zuby při-
léhat přímo na gumovou lemovku.

Vodící profil 28 nesmí na nařezávané straně obrobku pře-
čnívat.

Pro práce s vodícím profilem

28

 je zapotřebí adaptér vodícího

profilu

27

. Adaptér vodícího profilu

27

 se namontuje jako po-

délný doraz

10

.

Pro přesné řezy pomocí vodícího profilu

28

 jsou nutné násle-

dující pracovní kroky:
– Vodící profil

28

 umístěte s bočním přesahem na obrobek.

Dbejte na to, aby strana s gumovou lemovkou byla oriento-
vána k obrobku.

– Nasaďte kotoučovou pilu s předmontovaným adaptérem

vodícího profilu

27

 na vodící profil

28

.

– Nastavte požadovanou hloubku řezu a úhel sklonu. Dbejte

rysek na adaptéru vodícího profilu

27

 pro přednastavení u

různých úhlů sklonu, viz obrázek F.

– Srovnejte kotoučovou pilu pomocí adaptéru vodícího pro-

filu tak, aby pilový kotouč

21

 svými zuby přiléhal na gumo-

vou lemovku. Poloha pilového kotouče

21

 je závislá na zvo-

leném úhlu řezu. Neřežte do vodícího profilu.

– Pevně utáhněte křídlový šroub

7

, aby se zafixovala poloha

adaptéru vodícího profilu.

– Sejměte kotoučovou pilu s předmontovaným adaptérem

vodícího profilu

27

 z vodícího profilu

28

.

– Vodící profil

28

 srovnejte na obrobku tak, aby gumová le-

movka přesně přiléhala k požadované řezné hraně.

– Vodící profil

28

 upevněte pomocí vhodných upínacích pří-

pravků, např. šroubových svěrek, na obrobek. Nasaďte
elektronářadí s namontovaným adaptérem vodícího profi-
lu

27

 na vodící profil.

– Elektronářadí zapněte a veďte jej rovnoměrně a s lehkým

posuvem ve směru řezu.

Pomocí spojovacího dílu

29

 lze sestavit dohromady dva vodí-

cí profily. Upnutí se provede prostřednictvím čtyř šroubů na-
cházejících se ve spojovacím dílu.

0

°

1-45

°
