96

 | Hrvatski

1 609 92A 06F | (11.4.13)

Bosch Power Tools



Klin raspora koristite uvijek, osim kod prorezivanja.

Klin raspora sprječava uklještenje lista pile kod piljenja.

Namještanje se provodi kod max. dubine rezanja, vidjeti po-
glavlje „Namještanje dubine rezanja“.

Otpustite vijak

25

, namjestite klin raspora

12

 na mjeru nave-

denu na slici i stegnite vijak

25

 sa momentom stezanja

3,5 – 5 Nm.

Usisavanje prašine/strugotina



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.

– Po mogućnosti koristite usisavanje prašine prikladno

za materijal.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.

Vanjsko usisavanje

Nataknite usisno crijevo

30

 (pribor) na izbacivač strugotine

17

.Spojite usisno crijevo

30

 sa usisavačem prašine (pribor).

Pregled priključaka na različite usisavače možete naći na kraju
ovih uputa.

Električni alat može se izravno priključiti na utičnicu Bosch
univerzalnog usisavača sa napravom za daljinsko pokretanje.
On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.

Vlastito usisavanje sa vrećicom za prašinu

Kod manjih radova možete priključiti usisavač prašine (pri-
bor). Čvrsto utaknite nastavak vrećice za prašinu u izbacivač
strugotine

17

. Pravovremeno ispraznite vrećicu za prašinu,

kako bi se optimalno održalo hvatanje prašine.

Rad

Načini rada



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku C)



Prilagodite dubinu rezanja debljini izratka.

Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

Otpustite leptirasti vijak

14

. Za manje dubine rezanja povlači-

te pilu dalje od temeljne ploče

13

, a za veće dubine rezanja

pritišćite pilu prema temljenoj ploči

13

. Namjestite željenu

mjeru na skali dubine rezanja. Ponovno stegnite leptirasti vi-
jak

14

.

Namještanje kuta kosog rezanja

Otpustite leptirasti vijak

6

. Zakrenite pilu bočno. Namjestite

željenu mjeru na skali

5

. Ponovno stegnite leptirasti vijak

6

.

Napomena:

Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja

15

.

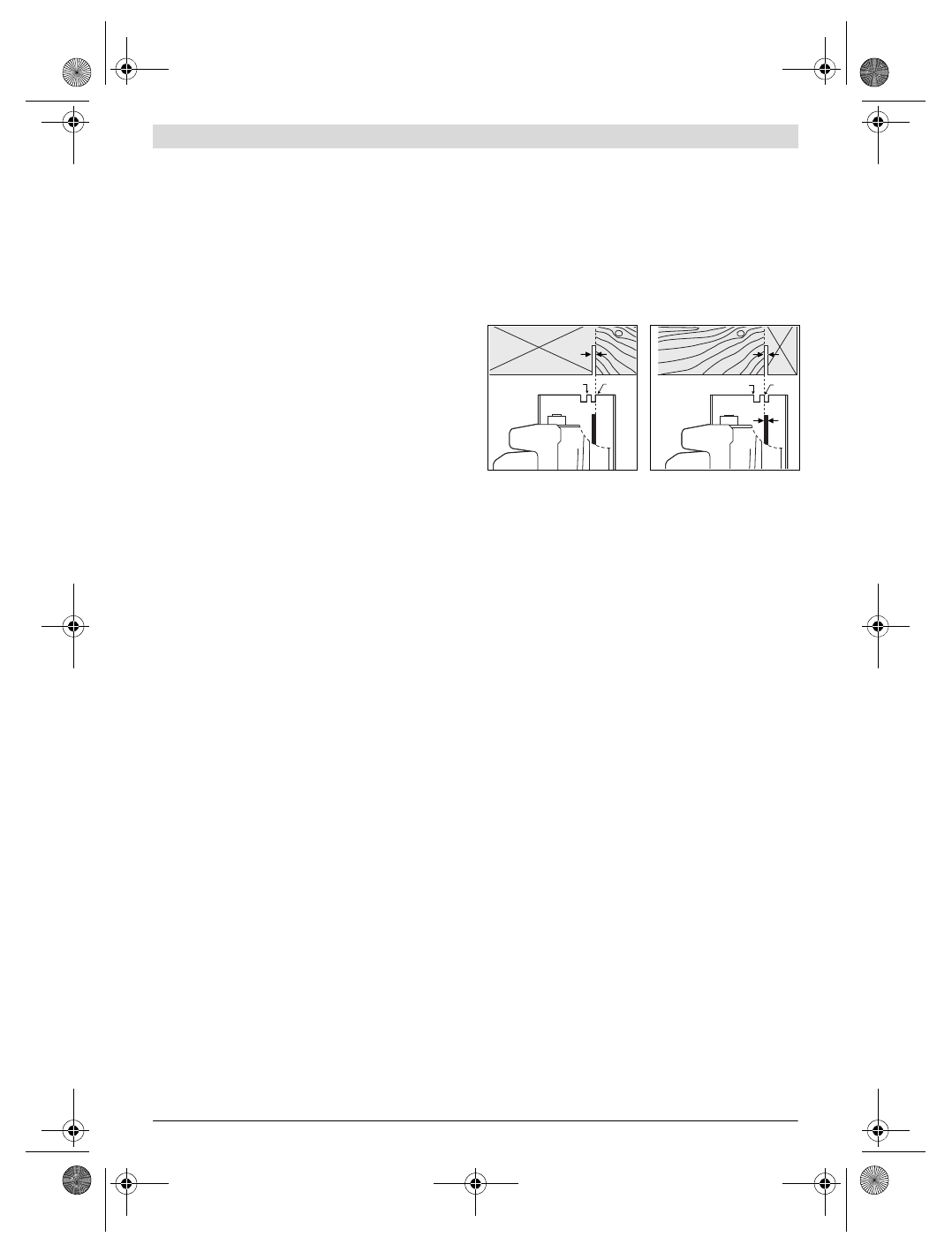

Oznake rezanja

Oznaka rezanja 0 °  (

9

) pokazuje položaj lista pile kod rezanja

pod pravim kutom. Oznaka rezanja 45 °  (

8

) pokazuje položaj

lista pile kod 45 ° -reza.

Za točno rezanje kružnu pilu postavite na izradak kako je pri-
kazano. Najbolje je da provedete probni rez.

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Uključivanje/isključivanje



Za štednju električne energije, električni alat uključite
samo ako ćete ga koristiti.

Za

puštanje u rad

 električnog alata pritisnite

najprije

 zapor

uključivanja

2

 i

nakon toga

 pritisnite prekidač za uključiva-

nje/isključivanje

1

 i držite ga pritisnutog.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

1

.

Napomena:

Iz razloga sigurnosti se prekidač za uključivanje/

isključivanje

1

 ne može utvrditi, nego tijekom rada mora stal-

no ostati pritisnut.

Upute za rad

Zaštitite list pile od udara i udaraca.

Električni alat vodite jednoličnim gibanjem i sa manjim po-
smakom u smjeru rezanja. Preveliki posmak znatno skraćuje
vijek trajanja radnog alata i može oštetiti električni alat.

Učinak piljenja i kvaliteta reza uglavnom ovise od stanja i obli-
ka zubaca lista pile. Zbog toga koristite samo oštre listove pile
i koji su prikladni za obrađivani materijal.

Piljenje drva

Pravilan izbor lista pile ravna se prema vrsti drva, kvaliteti dr-
va i prema tome da li se radi o uzdužnom i poprečnom rezanju.

Kod uzdužnog rezanja smreke nastaje dugačka strugotina spi-
ralnog oblika.

0

45

0

45
