 Magyar |

31

Bosch Power Tools

1 609 92A 06F | (11.4.13)

– Vegye  le  a

20

 befogó karimát és a

21

 fűrészlapot a

19

 fű-

résztengelyről.

A fűrészlap felszerelése (lásd az „A” ábrát)

– Tisztítsa meg a

21

 fűrészlapot és valamennyi felszerelésre

kerülő alkatrészt.

– Forgassa vissza és tartsa fogva a

11

 elforgatható védőbur-

kolatot.

– Tegye  fel  a

21

 fűrészlapot a

22

 szorító karimára. A fogak

vágási irányának (a fűrészlapon található nyíl által jelzett
irány) és a

16

 védőburkolaton található, a forgásirányt jel-

ző nyíl irányának azonosnak kell lennie.

– Tegye  fel  a

20

 befogó karimát és csavarja be a



 forgási-

rányban a

23

 befogócsavart. Ügyeljen a

22

 szorító karima

és a

20

 befogó karima helyes beépítési helyzetére.

– Tartsa fogva a

20

 befogókarimát egy

24

 22 mm-es villás-

kulccsal vagy tegye fel a

21

 fűrészlapot egy darab fára.

– Húzza meg szorosra a

3

 imbuszkulccsal a



 forgásirány-

ban a

23

 befogó csavart. A meghúzási nyomaték előírt ér-

téke 6 – 9 Nm, ez kézi erővel végzett meghúzásnak plusz
további ¼ fordulatnak felel meg.

A feszítőék beállítása (lásd a „B” ábrát)



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



A süllyesztő vágások kivételével mindig csak feszítőék
alkalmazásával dolgozzon.

A feszítőék meggátolja, hogy

a fűrészlap a fűrészelés során beékelődjön.

A beállítást a maximális vágási mélységnél kell végrehajtani,
lásd az „A vágási mélység beállítása”.

Lazítsa ki a

25

 csavart, állítsa be a

12

 feszítőéket az ábrán

megadott méretre, majd húzza meg szorosra 3,5 – 5 Nm meg-
húzási nyomatékkal a

25

 csavart.

Por- és forgácselszívás



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.

– A lehetőségek szerint használjon az anyagnak megfele-

lő porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.

Külső porelszívás

Dugjon fel egy

30

 elszívó tömlőt (külön tartozék) a

17

 fogács-

kivetőre. Csatlakoztassa a

30

 elszívó tömlőt egy porszívóhoz

(külön tartozék). A különböző porszívókhoz való csatlakozók
áttekintése ezen Útmutató végén található.

Az elektromos kéziszerszámot közvetlenül hozzá lehet csatla-
koztatni egy távindító szerkezettel ellátott univerzális Bosch
porszívóhoz. Ez az elektromos kéziszerszám bekapcsolásakor
automatikusan elindul.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.

Saját porelszívás porgyűjtő zsákkal

Kisebb munkákhoz elegendő egy  porgyűjtő zsák (külön tarto-
zék) csatlakoztatása. A porelszíváshoz dugja be szorosan a
porgyűjtő zsák csőcsonkját a

17

 forgácskivetőbe. Az optimá-

lis porelszívás biztosítására rendszeresen ürítse ki időben az
porzacskót.

Üzemeltetés

Üzemmódok



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

A vágási mélység beállítása (lásd a „C” ábrát)



A vágási mélységet a munkadarab vastagságának meg-
felelően kell megválasztani.

A fűrészlapból a munkada-

rab alatt kevesebb mind egy teljes fogmagasságnyinak kell
kilátszania.

Oldja ki a

14

 szárnyascsavart. Kisebb vágási mélységekhez

húzza el a fűrészt a

13

 alaplaptól, nagyobb vágási mélységek-

hez nyomja el a fűrészt a

13

 alaplap felé. Állítsa be a vágási

mélységi skálán a kívánt méretet. Húzza meg ismét szorosra a

14

 szárnyascsavart.

A sarkalószög beállítása

Oldja ki a

6

 szárnyascsavart. Forgassa el oldalra a fűrészt. Ál-

lítsa be az

5

 vágási mélységi skálán a kívánt méretet. Húzza

meg ismét szorosra a

6

 szárnyascsavart.

Megjegyzés:

Sarokvágás esetén a vágási mélység kisebb,

mint a

15

 vágási mélység skálán kijelzett érték.

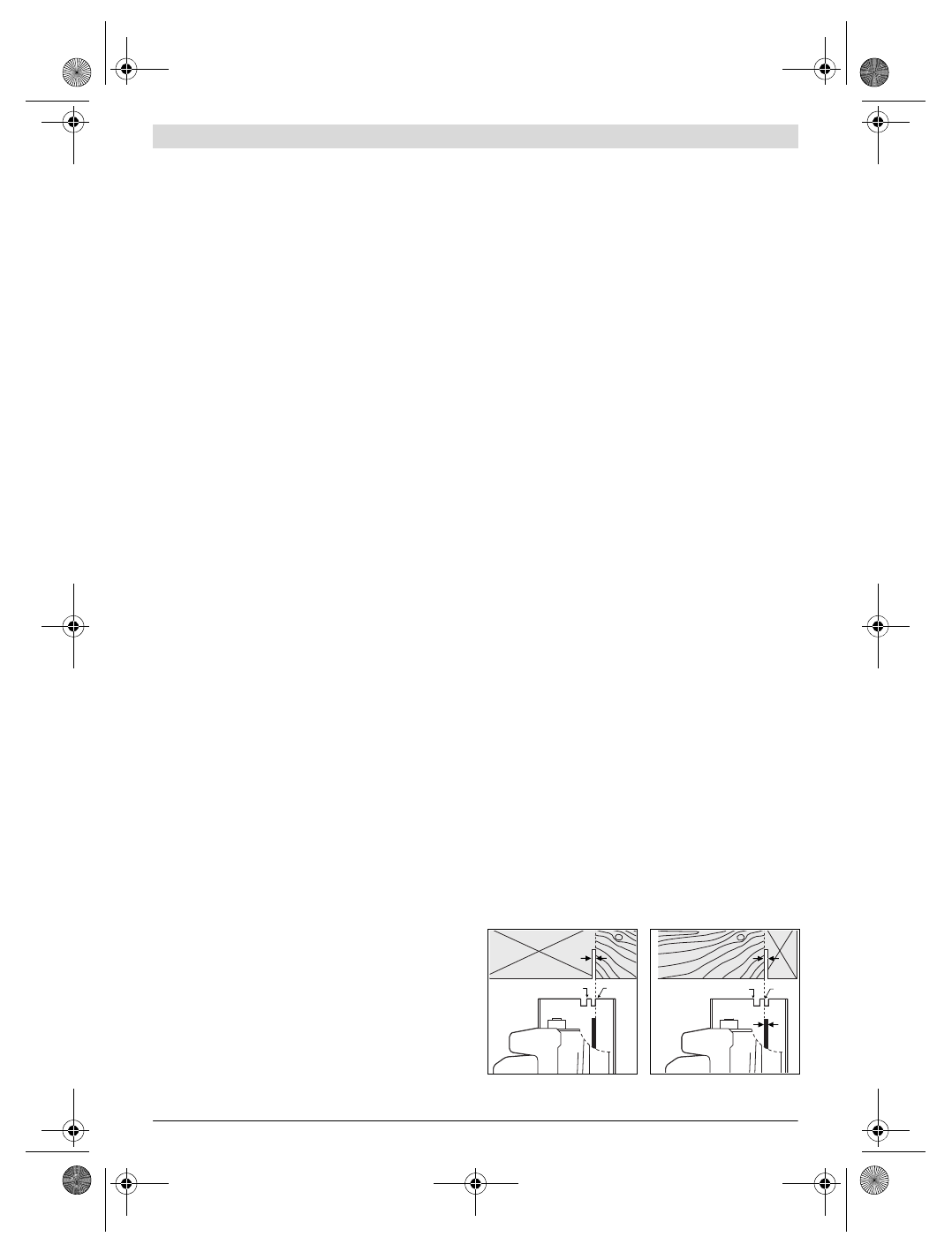

Vágási jelek

0

45

0

45
