24

 | Slovensky

1 609 92A 06F | (11.4.13)

Bosch Power Tools

– Nasaďte pílový list

21

 na unášač

22

. Smer rezania zubov

(smer šípky na rezacom kotúči) a smer otáčania označený
šípkou na ochrannom kryte

16

 sa musia zhodovať.

– Založte upínaciu prírubu

20

 a zaskrutkujte upevňovaciu

skrutku

23

 v smere otáčania



. Dajte pozor na správnu

montážnu polohu unášača

22

 a upínacej príruby

20

.

– Pridržte upínaciu prírubu

20

 pomocou vidlicového kľúča

24

 (veľkosť 22 mm) alebo položte pílový list

21

 na nejaký

kúsok dreva.

– Pomocou kľúča na skrutky s vnútorným šesťhranom

3

 za-

skrutkujte upevňovaciu skrutku

23

 v smere otáčania



.

Uťahovací moment by mal mať hodnotu 6 – 9 Nm, čo zod-
povedá utiahnutiu rukou plus ¼ jedna obrátka.

Nastavenie štrbinového klinu (pozri obrázok B)



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.



Štrbinový klin používajte vždy, okrem prípadu, keď po-
užívate techniku rezania zapichovaním.

Štrbinový klin

zabraňuje zablokovaniu pílového kotúča počas pílenia.

Nastavenie sa robí pri maximálnej hĺbke rezu, pozri odsek
„Nastavenie hĺbky rezu“.

Uvoľnite skrutku

25

, nastavte štrbinový klin

12

 na hodnotu

uvedenú na obrázku a potom skrutku

25

 opäť utiahnite uťaho-

vacím momentom 3,5 – 5 Nm.

Odsávanie prachu a triesok



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.



Prach z niektorých materiálov, napr. z náterov obsahujú-
cich olovo, z niektorých druhov tvrdého dreva, minerálov a
kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra-
chom alebo jeho vdychovanie môže vyvolávať alergické re-
akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov-
níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco-
viska.
Určité druhy prachu, napr. prach z dubového alebo z buko-
vého dreva, sa považujú za rakovinotvorné, a to predovšet-
kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra-
covávaní dreva (chromitan, chemické prostriedky na
ochranu dreva). Materiál, ktorý obsahuje azbest, smú
opracovávať len špeciálne vyškolení pracovníci.

– Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.

– Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku

s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon-
krétneho obrábaného materiálu.

Externé odsávanie

Nasaďte odsávaciu hadicu

30

 (príslušenstvo) na otvor na vy-

hadzovanie triesok

17

. Spojte odsávaciu hadicu

30

 s nejakým

vysávačom (príslušenstvo). Prehľad pripojení rozličných ty-
pov vysávačov nájdete na konci tohto Návodu na používanie.

Elektrické náradie sa dá pripojiť priamo na zásuvku univerzál-
neho vysávača Bosch, ktorý je vybavený diaľkovým spúšťa-
ním. Pri spustení ručného elektrického náradia sa vysávač au-
tomaticky zapne.

Vysávač musí byť vhodný pre daný druh opracovávaného ma-
teriálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra-
kovinotvorných alebo suchých prachov používajte špeciálny
vysávač.

Vlastné odsávanie so zásobníkom na prach

Keď vykonávate práce menšieho rozsahu, môžete pripojiť zá-
sobník na prach (príslušenstvo) . Nasuňte hrdlo zásobníka na
prach do otvoru na vyhadzovanie triesok

17

. Zásobník na

prach pravidelne vyprázdňujte  včas, aby odsávanie triesok
fungovalo stále optimálne.

Prevádzka

Druhy prevádzky



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.

Nastavenie hĺbky rezu (pozri obrázok C)



Hrúbku rezu prispôsobte hrúbke obrobka.

Pod obrob-

kom by malo byť vidieť menej pílového listu ako plnú výšku
zuba píly.

Uvoľnite krídlovú skrutku

14

. Ak budete robiť menej hlboké

rezy, odtiahnite pílu od základnej dosky

13

, ak potrebujete

väčšiu hĺbku rezu, zatlačte pílu smerom k základnej doske

13

.

Nastavte požadovanú hodnotu na stupnici hĺbky rezu. Krídlo-
vú skrutku

14

 opäť utiahnite.

Nastavenie uhla zošikmenia

Uvoľnite krídlovú skrutku

6

. Vyklopte pílu do strany. Nastavte

požadovanú hodnotu na stupnici

5

. Krídlovú skrutku

6

 opäť

utiahnite.

Upozornenie:

Pri šikmých rezoch je skutočná hĺbka rezu

menšia ako hodnota zobrazená na stupnici hĺbky rezu

15

.

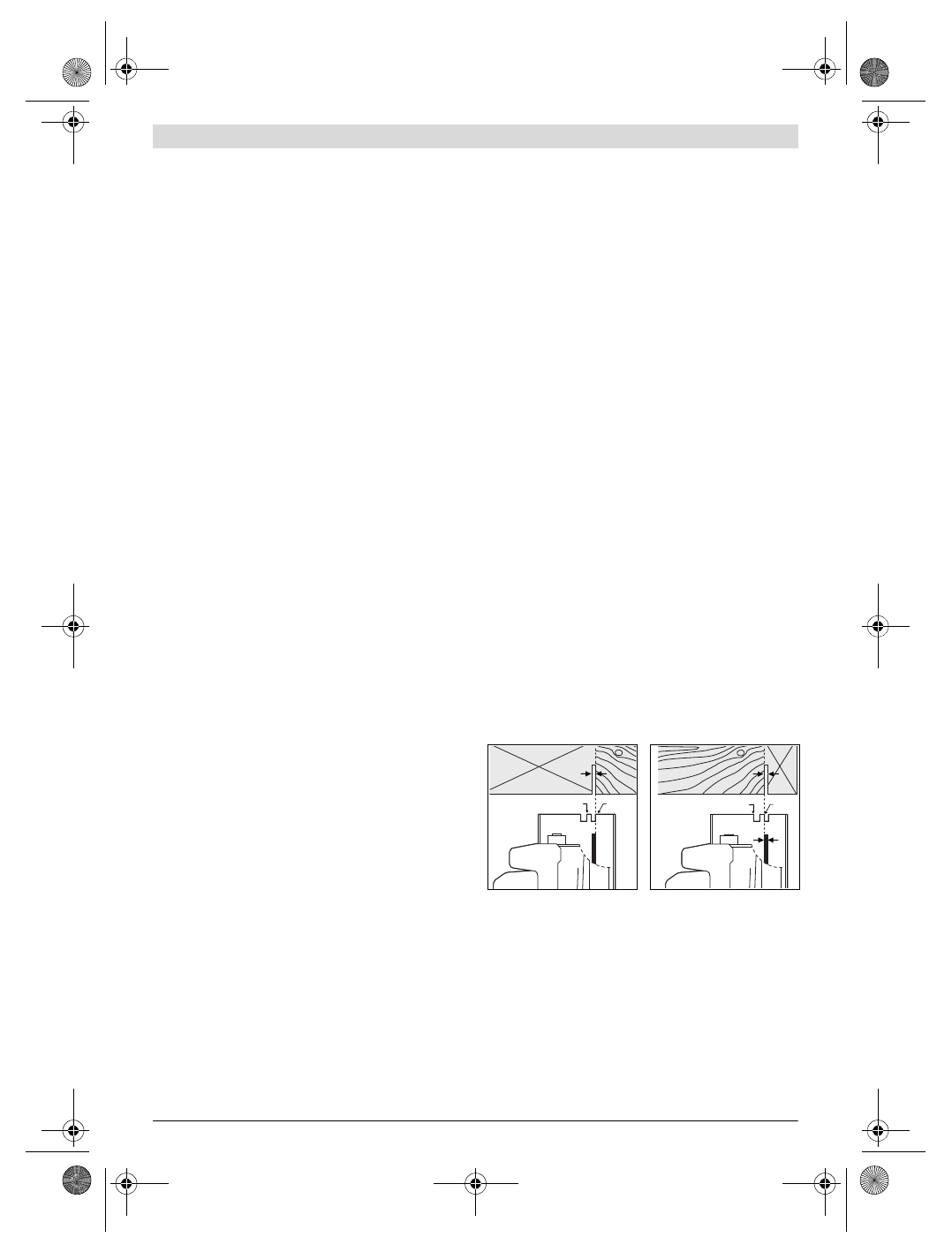

Značky rezu

Značka rezu 0 °  (

9

) ukazuje polohu pílového listu pri pravouh-

lom reze. Značka rezu 45 °  (

8

) ukazuje polohu pílového listu

pri šikmom reze so sklonom 45 ° .

Ak chcete rezať presný rozmer, prikladajte kotúčovú pílu k ob-
robku podľa obrázku. Odporúčame Vám vykonať skúšobný
rez.

Uvedenie do prevádzky



Všimnite si napätie siete! Napätie zdroja prúdu musí
mať hodnotu zhodnú s údajmi na typovom štítku ručné-
ho elektrického náradia. Výrobky označené pre napä-
tie 230 V sa smú používať aj s napätím 220 V.

0

45

0

45
