 | Українська

1 609 92A 06F | (11.4.13)

Bosch Power Tools

Напрямна шина 28 не повинна виступати за
розпилюваний край заготовки.

Для роботи з напрямною шиною

28

 потрібний адаптер

27

.

Адаптер напрямної шини

27

 монтується начебто

паралельний упор

10

.

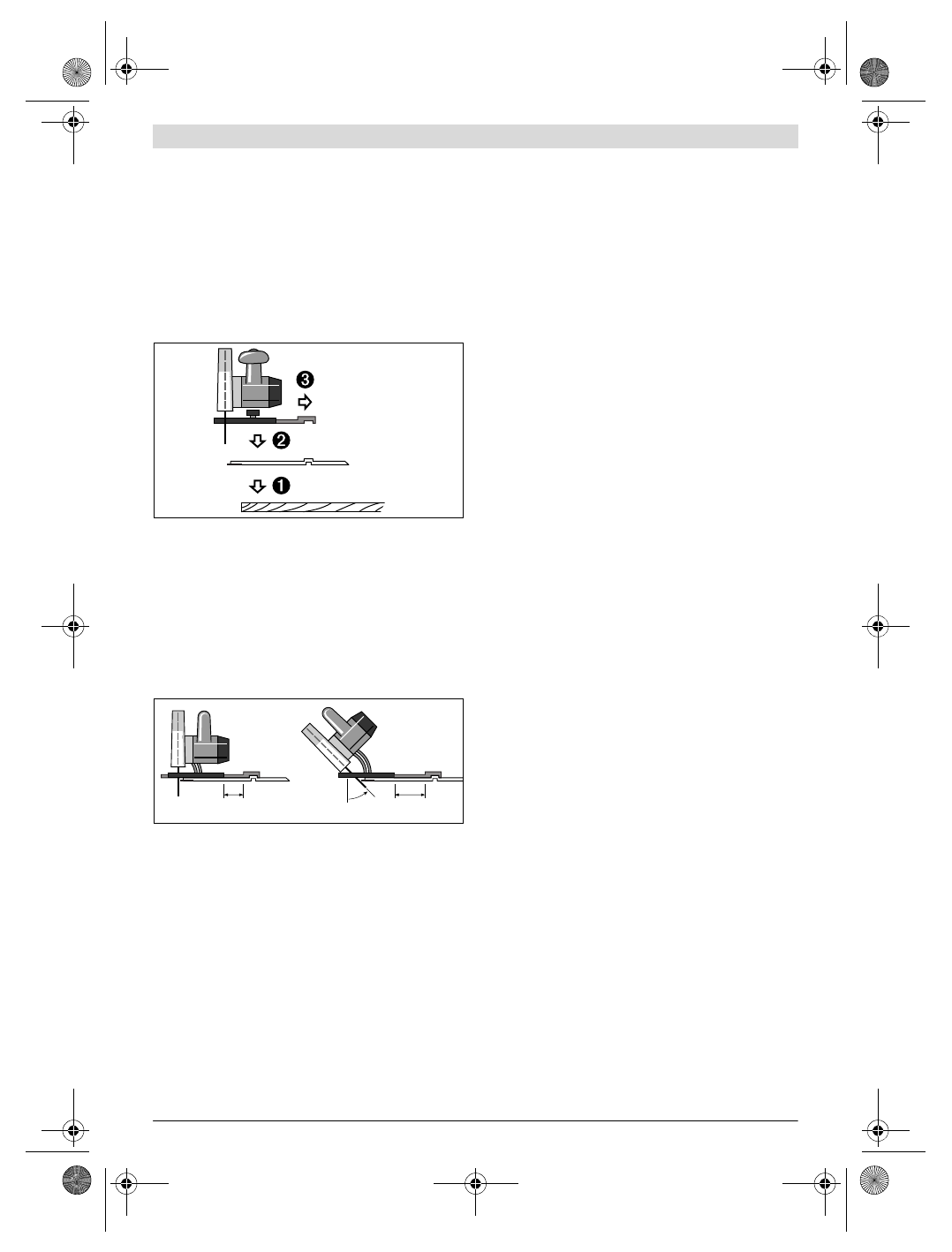

Для точного розпилювання з використанням напрямної
шини

28

 потрібно здійснити такі дії:

– Приставте напрямну шину

28

 до оброблюваної

заготовки з виступом за її край. Слідкуйте за тим, щоб
бік з гумовою закраїною дивився на оброблювану
деталь.

– Приставте дискову пилку з монтованим адаптером

напрямної шини

27

 до напрямної шини

28

.

– Встановіть необхідні глибину розпилювання і кут

нахилу. Зважайте на позначки на адаптері напрямної
шини

27

, що необхідні для встановлення різних кутів

нахилу, див. мал. F.

– За допомогою адаптера напрямної шини спрямуйте

дискову пилку так, щоб пиляльний диск

21

 прилягав

зубами до гумової закраїни. Положення пиляльного
диска

21

 залежить від обраного кута розпилювання. Не

пошкодьте напрямну шину при розпилюванні.

– Затягніть гвинт-баранчик

7

, щоб зафіксувати адаптер

напрямної шини.

– Підніміть дискову пилку з монтованим адаптером

напрямної шини

27

 від напрямної шини

28

.

– Розташуйте напрямну шину

28

 на оброблюваній

заготовці таким чином, щоб гумова закраїна прилягала
точно до бажаної кромки зрізу.

– Закріпіть напрямну шину

28

 на оброблюваній заготовці

за допомогою придатних затискних пристроїв, напр.,
струбцини. Приставте електроприлад з монтованим
адаптером напрямної шини

27

 до напрямної шини.

– Увімкніть електроприлад і ведіть його рівномірно з

легким просуванням в напрямку розпилювання.

За допомогою з’єднувача

29

 можна з’єднати дві напрямні

шини. Закріплення здійснюється за допомогою чотирьох
гвинтів, що знаходяться у з’єднувачі.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Щоб електроприлад працював якісно і надійно,
тримайте прилад і вентиляційні отвори в чистоті.

Маятниковий захисний кожух має завжди вільно
пересуватися і самостійно закриватися. З цієї причини
завжди тримайте зону навколо маятникового захисного
кожуха в чистоті. Здувайте пил і стружку стисненим
повітрям або змітайте їх щіточкою.

Пиляльні диски без покриття можна захистити від корозії
тонким шаром олії, що не містить кислоти. Перед
розпилюванням витріть олію, інакше деревина буде в
плямах.

Смола і клей на пиляльному диску погіршують якість
розпилювання. З цієї причини витирайте пиляльні диски
відразу після використання.

Якщо незважаючи на ретельну технологію виготовлення і
перевірки прилад все-таки вийде з ладу, його ремонт
дозволяється виконувати лише в авторизованій сервісній
майстерні для електроприладів Bosch.

Якщо треба поміняти під’єднувальний кабель, це треба
робити на фірмі Bosch або в сервісній майстерні для
електроінструментів Bosch, щоб уникнути небезпек.

При всіх запитаннях і при замовленні запчастин, будь
ласка, обов’язково зазначайте 10-значний товарний
номер, що знаходиться на заводській табличці
електроприладу.

Сервіс та надання консультацій щодо
використання продукції

Сервісна майстерня відповість на запитання стосовно
ремонту і технічного обслуговування Вашого виробу.
Малюнки в деталях і інформацію щодо запчастин можна
знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій
щодо використання продукції із задоволенням відповість
на Ваші запитання стосовно нашої продукції та приладдя
до неї.

Гарантійне обслуговування і ремонт електроінструменту
здійснюються відповідно до вимог і норм виготовлювача
на території всіх країн лише у фірмових або
авторизованих сервісних центрах фірми «Роберт Бош».
ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції
небезпечне в експлуатації і може мати негативні наслідки
для здоров’я. Виготовлення і розповсюдження
контрафактної продукції переслідується за Законом в
адміністративному і кримінальному порядку.
