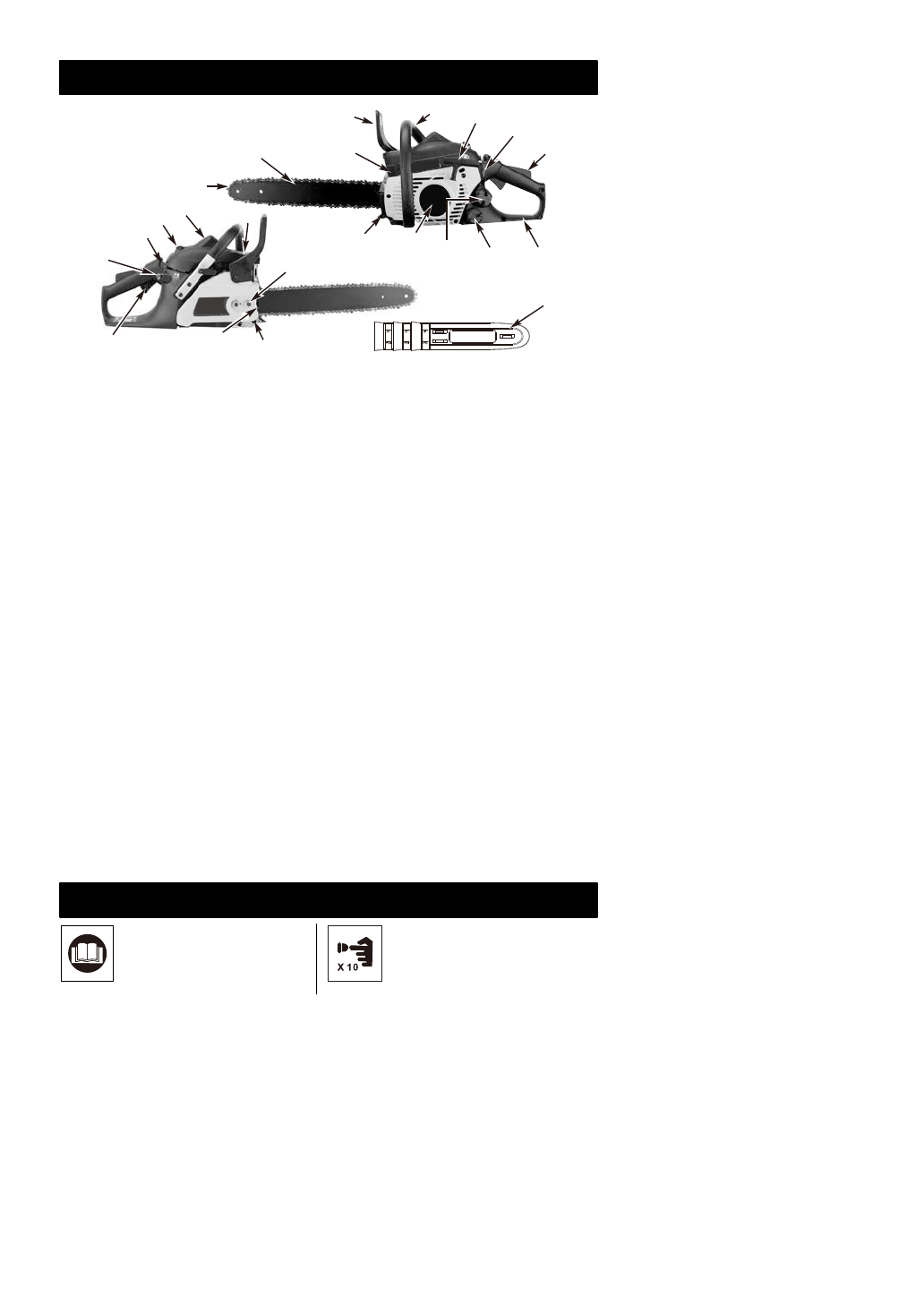

IDENTYFIKACJA (CO TO JEST?)

IDENTYFIKACJA SYMBOLI

-- 93 --

Przed  użyciem  tej  maszyny

należy  przeczytać  i  zrozumieć

podręcznik z instrukcjami i wszy-

stkie etykiety z ostrzeżeniami.

Pompka paliwa

20

19

18

17

16

15

21

22

14

13

1

7

5

6

11

2

23

3

4

10

12

9

8

1

. Łańcuch piły

2

. Listwa prowadnicy

3. Ekran łapacza iskier

4. Dźwignia hamulca łańcucha/

Osłona ręki

5. Uchwyt przedni

6. Uchwyt rozrusznika

7. Przełącznik Włączenie/

wyłączenie

8. Spust bezpieczeństwa

9.

Uchwyt tylny/Otwór rozruchowy

10

. Korek zbiornika oleju

11. Korek zbiornika paliwa

12. Pokrywa rozrusznika

13. Zębaty zderzak

14. Nakrętka mocowania prowadnicy

15. Osłona tłumika

16. Świeca

17. Pokrywa filtra powietrza

18

. Dźwignia ssania do ssania

automatycznego

19

. Pompka paliwa

20. Przepustnica/Spust

21. Śruba regulacji łańcucha

piły

22. Chwytak łańcucha

23. Osłona listwy prowadnicy

FUNKCJE ZABEZPIECZENIA

Numery poprzedzające opisy odpowiadają numerom powyżej, co pomaga w lokalizacji

funkcji zabezpieczenia.

1

ŁAŃCUCH  PIŁY  O  NISKIM  ODBICIU

pomaga  w  znacznym  zmniejszeniu

odbicia  lub  intensywności  odbicia,

dzięki  specjalnie  wykonanym  głębokim

szczelinom i osłonom.

3

EKRAN  ŁAPACZA  ISKIER

  wyłapuje

cząstki  węgla  i  inne  łatwopalne  cząstki

o wielkości ponad 0,023 cala (0,6mm) z

wydechu spalin silnika. Zgodność z lok-

alnym, stanowym i federalnym prawem

i/lub przepisami dotyczącymi używania

ekranu  łapacza  iskier,  spoczywa  na

użytkowniku.  Dodatkowe  informacje

znajdują  się  w  części  Środki

bezpieczeństwa.

4

DŹWIGNIA  HAMULCA  ŁAŃCUCHA/

OSŁONA RĘKI

 zabezpiecza lewą rękę

operatora  na  wypadek  zsunięcia  jej  z

przedniego uchwytu przy uruchomionej

pile.

4

HAMULEC  ŁAŃCUCHA

  to  funkcja

zabezpieczenia,

która

zmniejsza

możliwość  odniesienia  obrażeń  w

wyniku

odbicia

spowodowanego

zatrzymaniem  przesuwania  łańcucha

piły  w  czasie  milisekund.  Jest

uaktywniana

poprzez

dźwignię

HAMULCA ŁAŃCUCHA.

7

PRZEŁĄCZNIK  STOP

  po  wyzwoleniu

natychmiast

zatrzymuje

silnik.

Przełącznik  stop  należy  przesunąć  do

pozycji ON (Włączenie), aby uruchomić

lub ponownie uruchomić silnik.

8

SPUST

BEZPIECZEŃSTWA

zapobiega

przypadkowemu

przyspieszeniu

silnika.

Spustu

przepustnicy  (20)  nie  można  ścisnąć,

dopóki  nie  zostanie  naciśnięty  zaczep

bezpieczeństwa.

22

CHWYTAK  ŁAŃCUCHA

  zmniejsza

niebezpieczeństwo

obrażeń

na

wypadek  pęknięcia  lub  zerwania

łańcucha  piły  podczas  działania.

Chwytak  łańcucha  ma  przechwytywać

zwijający się łańcuch.
