SÜMBOLITE IDENTIFITSEERIMINE

-- 124 --

Enne  masina  kasutamist  lugege

ja  mõistke  kasutusjuhendit  ja

kõiki hoiatussilte.

Täitenupp

1. Saekett
2. Juhtlatt
3. Sädemepüüdja võre
4. Ketipiduri hoob / Käsihoob
5. Eesmine käepide
6. Starteri käepide
7. ON/OFF lüliti
8. Ohutuspäästik

9.

Tagumine käepide /
Taaskäivituse silmus

10. Õlipaagi kork
11. Kütusepaagi kork
12. Starteri kate
13. Hambuline tugiraud
14. Lati kinnitusmutter
15. Summuti kilp
16. Süüteküünal

17. Õhupuhasti kate
18.

Tooreklapi kang õhuvoolu

automaatseks

reguleerimiseks

19. Täitenupp

20.

Gaas/Päästik

21.

Saeketi reguleerimiskruvi

22.

keti piiraja

23.

Juhtlati kate

OHUTUSFUNKTSIOONID

Kirjelduste juures olevad numbrid vastavad ülaltoodud numbritele, et aidata teil

ohutusfunktsiooni asukohta kindlaks teha.

1

TAGASILÖÖKE  VÄHENDAV  SAEKE-

TT

aitab oluliselt vähendada tagasilööki

või  selle  tugevust  tänu  spetsiaalselt

disainitud

sügavusmõõdikutele

ja

kaitselülidele.

3

SÄDEMEPÜÜDJA

VÕRE

püüab

mootori heitsüsteemist kinni süsiniku ja

teiste süttivate ainete osakesed, mis on

suuremad  kui  0,6  mm  (0,023  tolli).

Sädemepüüdja võret puudutavate kõigi

kohalike, riiklike või föderatiivsete sead-

uste  ja/või  regulatsioonide  järgimise

eest  vastutab  kasutaja.  Vt  täiendavat

teavet jaotisest Ohutusabinõud.

4

KETIPIDURI  HOOB  /  KÄSIHOOB

kaitseb operaatori vasakut kätt, kui see

peaks  sae  töötamisel  esikäepidemelt

ära libisema.

4

KETIPIDUR

on  ohutusfunktsioon,  mis

peatab  liikuva  saeketi  millisekundite

jooksul  ja  on  mõeldud  tagasilöögist

tuleneva  vigastusohu  vähendamiseks.

See

aktiveeritakse

KETIPIDURI

hoovaga.

7

Kui

KATKESTUSLÜLITI

aktiveerub,

seiskab  see  viivitamatult  mootori.

Mootori

käivitamiseks

või

taaskäivitamiseks  tuleb  katkestuslüliti

viia asendisse ON (Sees).

8

OHUTUSPÄÄSTIK

väldib  mootori

pöörete tahtmatut suurendamist. Gaasi

päästikut  (20)  ei  saa  suruda,  kui

ohutusriivi pole vajutatud.

22

KETI  PIIRAJA

vähendab  vigastusohtu

juhul,  kui  töötamise  käigus  saekett

puruneb või maha tuleb. Keti piiraja on

mõeldud hüpleva keti kinnipüüdmiseks.

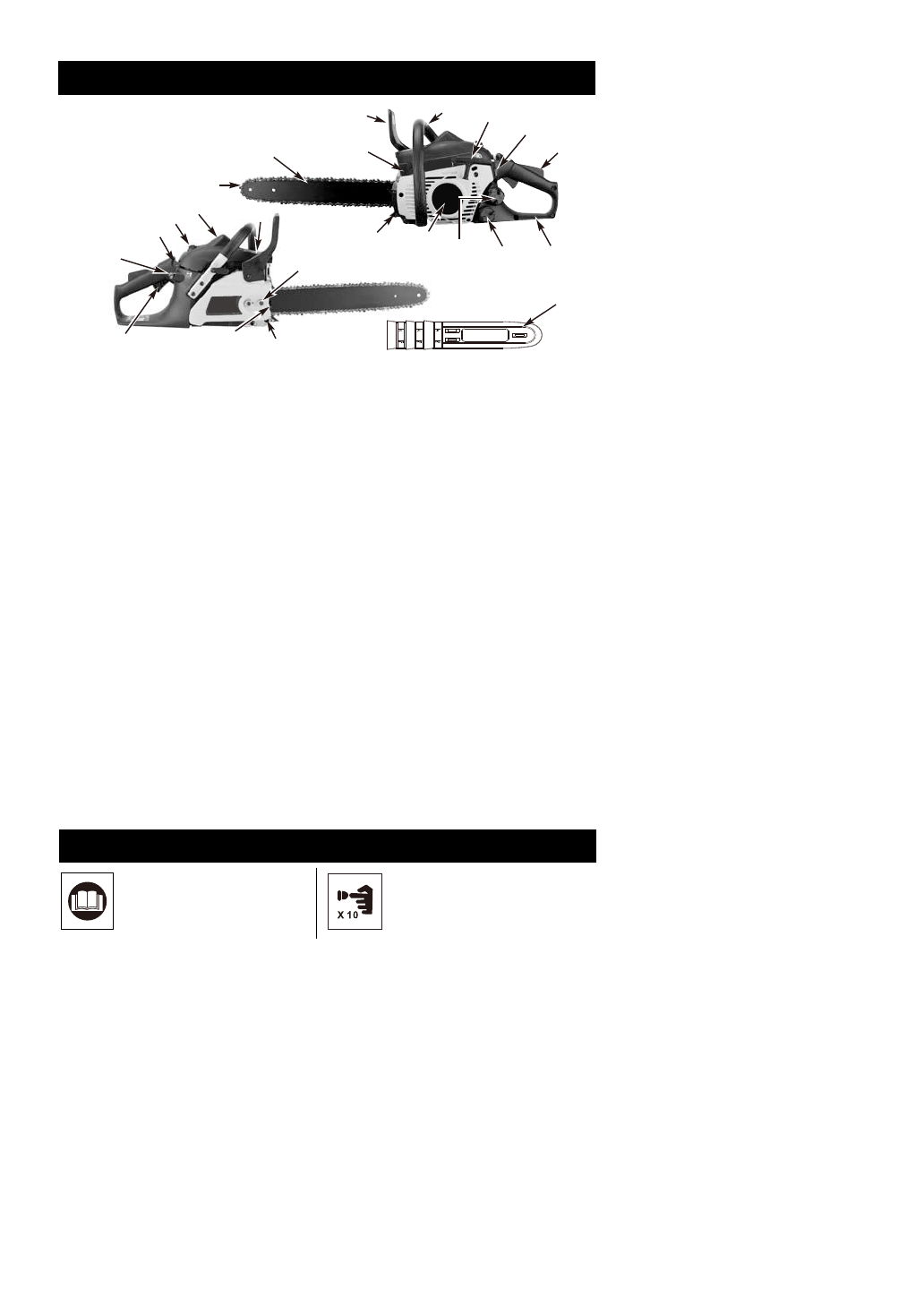

IDENTIFITSEERIMINE (MIS ON MIS?)

20

19

18

17

16

15

21

22

14

13

1

7

5

6

11

2

23

3

4

10

12

9
