SIMBOLU PASKAIDROJUMI

-- 155 --

Pirms  trimmera  izmantošanas

operatoram  ir  jāizlasa  un  jāizprot

lietotāja  rokasgrāmatas  norādīju-

mi un visi brīdinājumu marķējumi.

Degvielas sūknis

1

. Motorzāģa ķēde

2

. Vadotnes sliede

3. Dzirksteļizlādņa aizsargs
4. Ķēdes bremžu svira/roku

aizsargs

5. Priekšējais rokturis

6. Startera rokturis

7. Slēdzis ON/OFF (Ieslēgt/izslēgt)

8. Drošības mēlīte

9. Aizmugurējais rokturis/

kājas cilpa

10

. Eļļas tvertnes vāciņš

11. Degvielas tvertnes vāciņš

12. Startera pārsegs

13. Amortizatora radze

14. Sliedes kontruzgrieznis

15. Trokšņu slāpētāja aizsargs

16. Aizdedzes svece

17. Gaisa filtra vāciņš

18

.

Gaisa vārsta regulators

automātiskai noslāpēšanai

19

. Degvielas sūknis

20.

Droseļvārsta regulators

21.

Motorzāģa ķēdes

spriegošanas skrūve

22.

Ķēdes ierobežotājs

23.

Vadotnes sliedes maksts

AIZSARGIERĪCES

Tālāk minētie numuri atbilst iepriekš minētajiem numuriem, lai jūs varētu vieglāk atrast

aizsargfunkcijas.

1

ZEMA

ATSITIENA

ĶĒDES

MOTORZĀĢIS

palīdz

ievērojami

samazināt  atsitienu  vai  atsitienu

intensitāti, izmantojot īpaši konstruētus

skaidzobus un aisargposmus.

3

DZIRKSTEĻIZLĀDŅA

AIZSARGS

aiztur  karbonu  un  citas  uzliesmojošas

daļiņas vairāk kā 0,6 mm (0,023 collas)

no  dzinēja  izplūdes  gāzu  plūsmas.

Lietotāja  pienākums  ir  ievērot  vietējos,

valsts  un  federālos  likumus  un/vai

noteikumus, kas regulē dzirksteļizlādņa

aizsargu.  Papildinformāciju  skatiet

sadaļā Drošības pasākumi.

4

ĶĒDES  BREMŽU  SVIRA/ROKAS

AIZSARGS

aizsargā  operatora  kreiso

roku gadījumā, ja tā noslīd no priekšējā

roktura, kad zāģis darbojas.

4

ĶĒDES BREMZES

ir aizsargierīce, kas

konstruēta, lai samazinātu traumu risku

no  atsitiena,  apturot  ķēdes  griešanos

milisekunžu  laikā.  To  iedarbina  ar

ĶĒŽU BREMŽU sviru.

7

APTURĒŠANAS  SLĒDZIS

nekavējo-

ties aptur dzinēju, kad zāģis atkabinās.

Apturēšanas  slēdzim  ir  jābūt  pozīcijā

ON (Ieslēgt), lai palaistu dzinēju.

8

DROŠĪBAS  MĒLĪTE

novērš  nejaušu

dzinēja  apgriezienu  palielināšanu.

Droseļvārsta  regulatoru  (20)  nevar

nospiest,  ja  drošības  mēlīte  nav

nospiesta.

22

ĶĒDES  IEROBEŽOTĀJS

samazina

traumu  risku  gadījumā,  ja  zāģa  ķēde

pārlūzt vai nokrīt no sliedes zāģēšanas

laikā. Ķēdes ierobežotājs ir konstruēts,

lai aizturētu ķēdes sitienus.

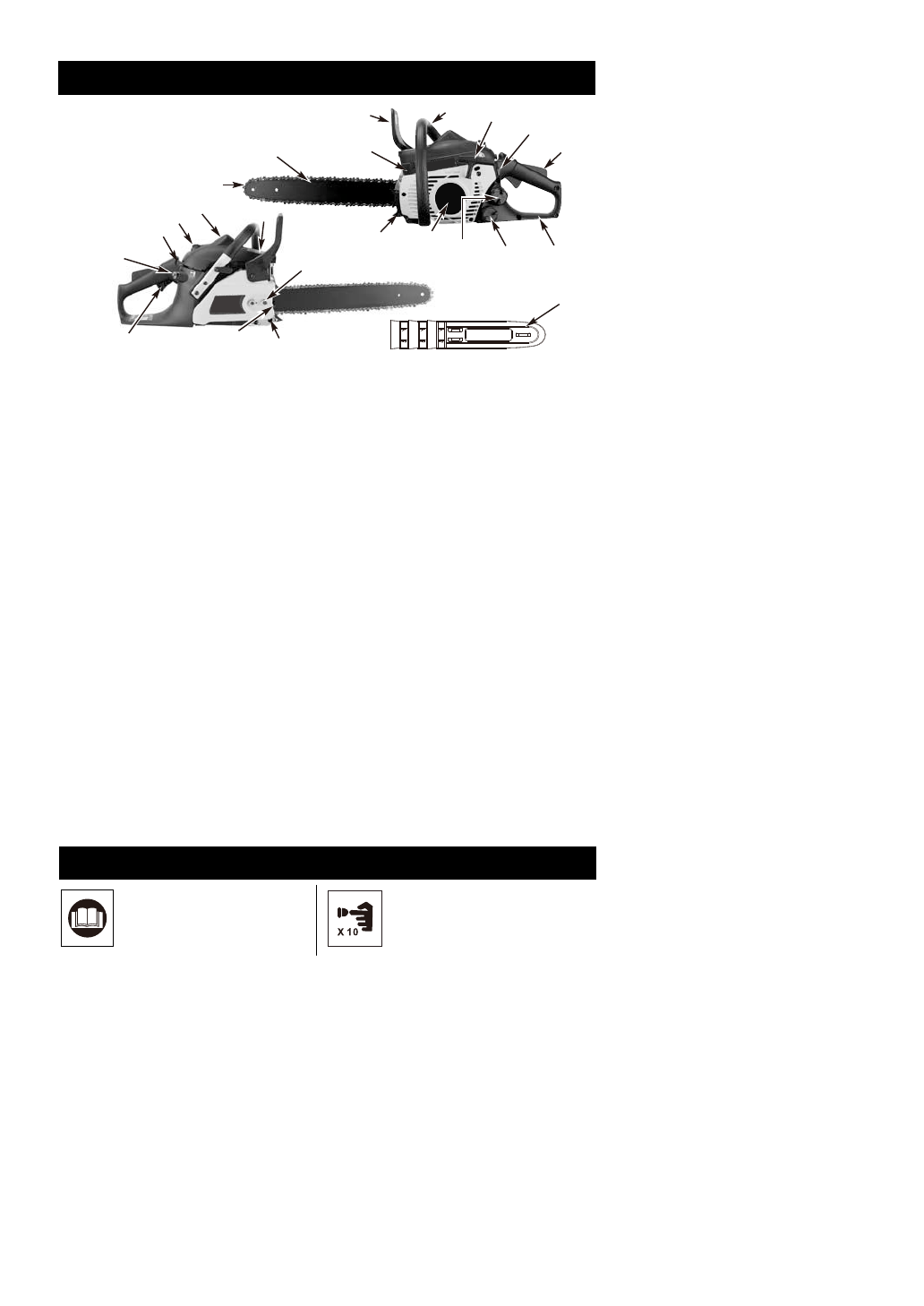

DETAĻU NOSAUKUMI

20

19

18

17

16

15

21

22

14

13

1

7

5

6

11

2

23

3

4

10

12

9

8
