RØYKUTSLIPP

(del reservert kun for personer som er kvalifiserte til å montere ventilatorhetten)

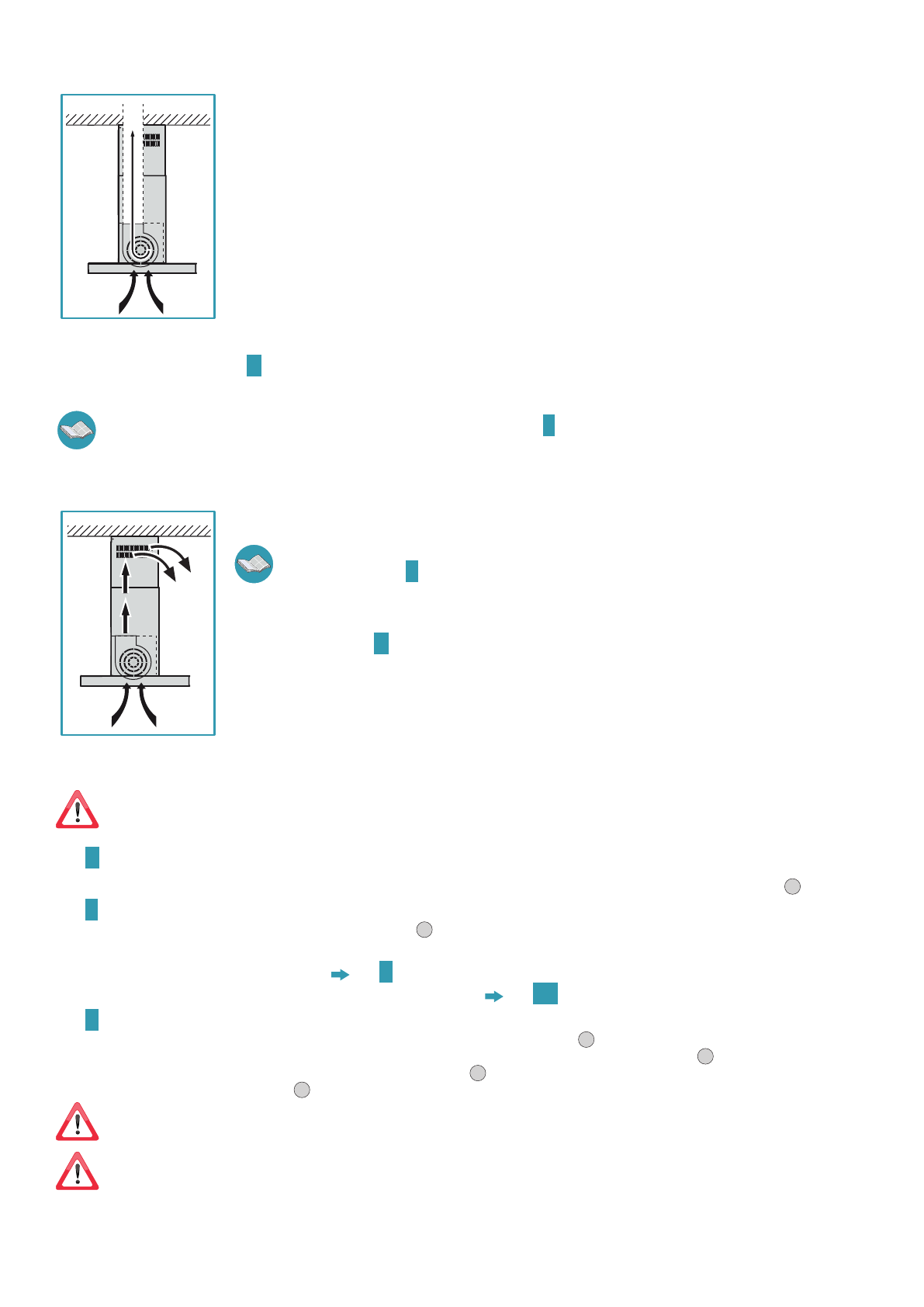

VENTILATORHET TE MED EKSTERNT AV TREKK (SUGEVERSJON)

I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.
Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp
i en ekstern utgang.

Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....)
og overholde obligatorisk gjeldende forskrifter om utvendig luftavløp.

Utløpsrøret for matos skal ha:
- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;
- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ven-
tilatorhetten;
- minste nødvendige antall kurver;
- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeeffekten til ventilatorhetten og
utløse vibrasjoner på tilbakeslagsventilen).
Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann
grunnet temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.

I ventilatorhetter utstyrt med motor 800m

3

/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhet-

ten ikke er i drift: for montering se

D

 på side

6

.

Når kjøkkenviften brukes samtidig med andre apparater som anvender gass   eller andre brennstoffer, må rommet ha tilstrekkelig ventila-
sjon i henhold til gjeldende forskrifter.

I denne versjonen skal de aktive kullfiltrene fjernes; for fjerning se anvisningene

P

 på side

10

.

Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet
ikke overstige de 4 Pa (4 x 10-5 bar).

VENTILATORHET TE MED INTERN SIRKULASJON (FILTERVERSJON)

I denne versjonen passerer luften gjennom filtre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.

Kontrollere at filtrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som

angitt i instruksjonene

P

 på side

10

.

Dersom ventilatorhetten forberedes i filterversjon må ikke tilbakeslagsventilen monteres: fjern den dersom den
eventuelt finnes på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er

beskrevet i anvisningene

D

 på side

6

).

MONTERINGSANVISNINGER

(del reservert kun for personer som er kvalifiserte til å montere ventilatorhetten)

Ventilatorhetten Plane øy kan installeres i ulike konfigurasjoner.
De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesifisert, fasene som svarer til ønsket
installasjon.

Fase

A

 side 5

•  Mål høyden (

H

) fra platetoppen til taket; finn ønsket høyde for plassering av ventilatorhetten og mål høyden (

H

) som angitt i Fig.

1

.

Fase

B

 side 5

•  Fjern fra gitterenheten (

T

+

T1

) 8 skruer (

V2

) og lagre dem (Fig.

1

).

INSTALLASJON PÅ TAKMED/UTENUNDERTAK

Fase

C

 side 6

INSTALLASJON PÅ TAK UTEN SK JØTEELEMENT (H) OG GIT TERVERK (T)

Fase

C1

 side 6

Fase

C

 side 6

•  La de to delene til gitterverket (

T

) og (

T1

) gli helt tidligere fastsatte høyde (

H1

) oppnås (Fig.

1

).

•  Når høyden (

H1

), er innstilt, plassere 8 skruer (

V2

) for å feste de to delene til gitterverket (

T

) og (

T1

) sammen (Fig.

2

).

•  Merk på taket 4 borepunkter (angitt også på side

3

 og

4

), bore (Fig.

3

) sett inn 4 ekspansjonsplugger ø 8mm og fest gitterenhet (

T+T1

)

til taket med tilhørende skruer (

V1

) (Fig.

4

).

Med undertak, skal gitterenhet (

T

+

T1

) alltid festes til tak i murverk: hvis dette ikke er mulig, og det skulle bli nødvendig å installere ventila-

torhetten direkte på undertaket, må sistnevnte være forberedt med forsterkninger eller andre løsninger som garanterer en sikker festing av
ventilatorhetten, og som tar hensyn til de anvendte materialenes resistens og vekten til ventilatorhetten (angitt på side

2

).

Monteringssettet (skruer, plugger og braketter) som leveres med ventilatorhetten kan kun brukes på murvegger:

dersom det

skulle være behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens
og ventilatorhettens vekt (angitt på side

2

).
