46

ОТВОД ДЫМОВ

(раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки)

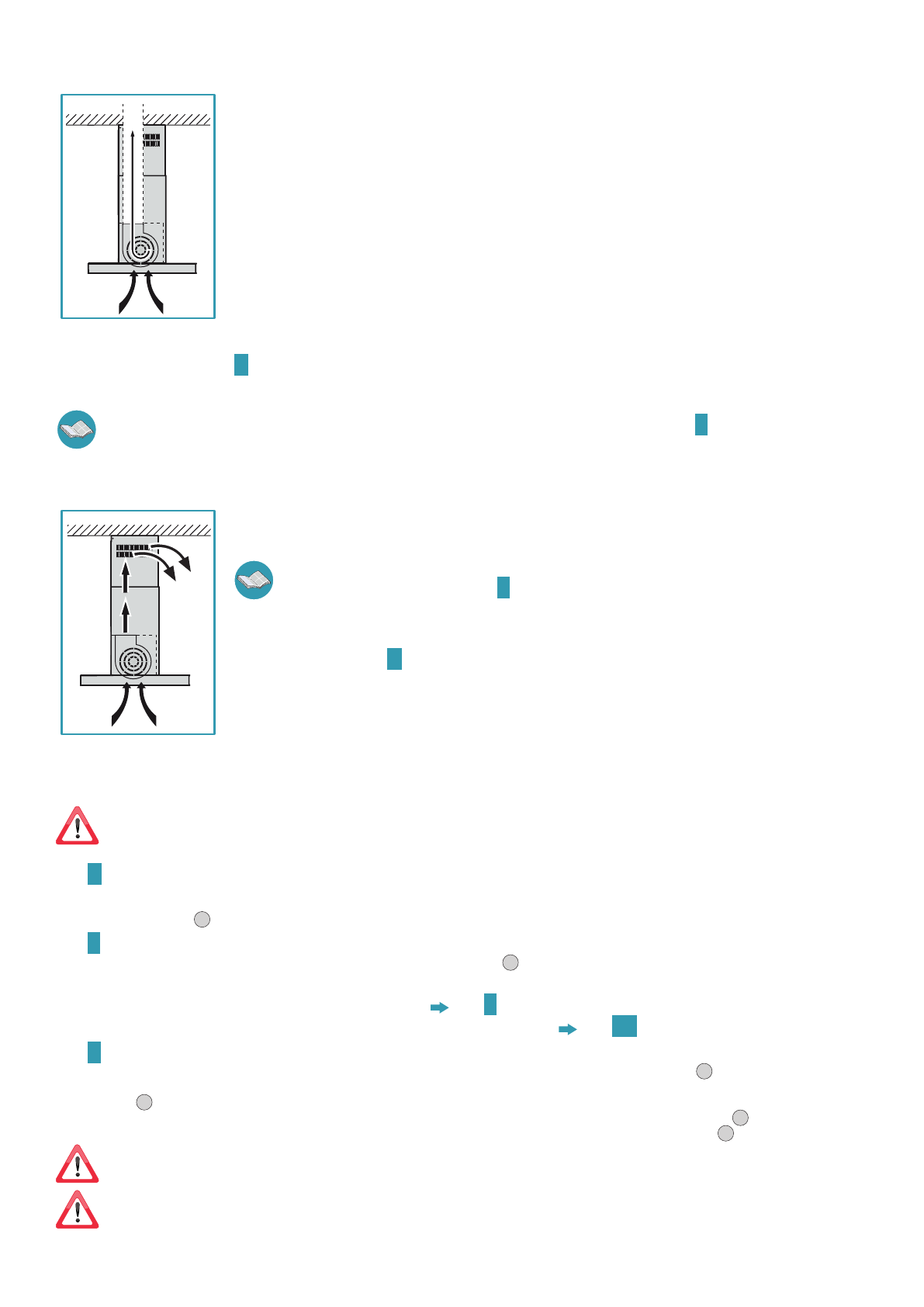

КУХОННАЯ ВЫТЯЖКА В ВЕРСИИ С ВЫВОДОМ НАРУЖУ (ВСАСЫВАЮЩАЯ)

В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы
и пары наружу.

Не подсоединять аппарат к дымоотводам для отвода дымов, полученных в результате процесса сгорания (кот-
лов, каминов и т.д.) и обязательно соблюдать действующие нормы по отводу дымов наружу.

Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в
вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасываю-
щую способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п.,
то возможно образование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть
изоляцию трубопровода.

Вытяжки с двигателем 800 м

3

/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при неработающей вытяж-

ке. Монтаж описан в инструкциях

D

 на стр.

6

.

В том случае, если кухонная вытяжка используется одновременно с другими приборами, работающими на газе или другом топливе, то поме-
щение, где они находятся, должно обладать достаточной вентиляцией, в соответствии с действующим законодательством.

В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях

P

 на стр.

10

.

При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электро-
энергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).

ВЫТЯЖКА В ВЕРСИИ С ВНУ ТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)

В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в
кухню.

Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае уста-

новить их, как описано в инструкции

P

 на стр.

10

.

Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтиро-
вать его, если он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия,

описанные в инструкциях

D

 на стр.

6

).

ИНСТРУКЦИИ ПО МОНТАЖУ

 (раздел, предназначенный только для квалифицированного персонала, занимающегося

установкой вытяжки)

Островную вытяжку Plane можно устанавливать в различных конфигурациях.
Общие этапы монтажа действительны для всех типов установки; необходимо придерживаться также отдельно указан-
ных этапов, соответствующих нужному типу установки.

Этап

A

 стр. 5

•  Замерить расстояние (

Н

) от варочной поверхности до потолка; определить нужную высоту установки вытяжки и найти расстояние (

Н1

),

как показано на рис.

1

.

Этап

B

 стр. 5

•  Достать из каркасного элемента (

Т+Т1

) 8 винтов (

V2

) и сохранить их (рис.

1

).

УСТАНОВКА НА ПОТОЛОК С/БЕЗ ПОДВЕСНЫМ ПОТОЛКОМ

 Этап

C

 cтр. 6

УСТАНОВКА НА ПОТОЛОК БЕЗ УДЛИНИТЕЛЯ (Н) И КАРКАСНОГО ЭЛЕМЕНТА (Т)

Этап

C1

 стр. 6

Этап

C

 стр. 6

•  Передвинуть две части каркасного элемента (

Т

) и (

Т1

) до достижения ранее определенной высоты (

Н1

) (рис.

1

).

•  По достижении нужной высоты (

Н1

), вставить на места 8 винтов (

V2

), чтобы снова скрепить между собой две части каркасного элемента (

Т

)

и (

Т1

) (рис.

2

).

•  Отметить на потолке 4 точки сверления отверстий (указаны также на стр.

3

 и

4

), просверлить отверстия (рис.

3

), вставить 4 дюбеля

ø 8 мм и прикрепить блок каркасного элемента (

Т+Т1

) к потолку при помощи соответствующих винтов (

V1

) (рис.

4

).

При наличии подвесного потолка каркасный элемент (

Т

+

Т1

) всегда следует крепить к основному потолку. Если это невозможно и

нужно установить вытяжку непосредственно на подвесной потолок, то необходимо предусмотреть укрепления или другие решения,
обеспечивающие надежность крепежа вытяжки с учетом прочности используемых материалов и веса вытяжки (указан на стр.

2

).

Крепежный комплект (винты, дюбеля и скобы), поставляемый вместе с вытяжкой, используется исключительно на кирпич-
ных стенах:

при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другим крепеж-

ные системы с учетом прочности стены и веса вытяжки (указано на стр.

2

).
