58

DESCARGA DE FUMOS

(parte reservada somente a pessoal qualificado para a montagem da coifa)

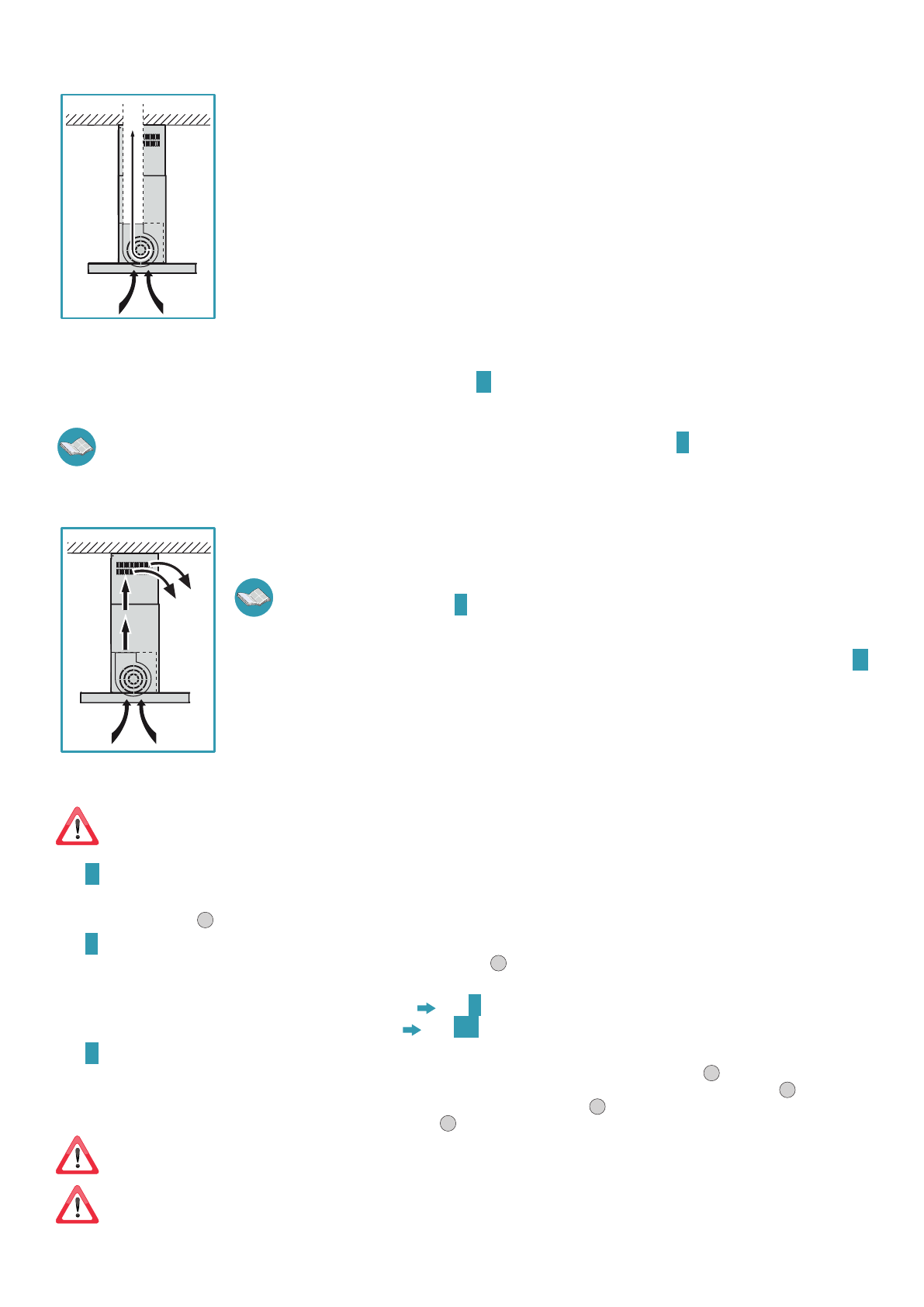

COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA (ASPIRANTE)

Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.
A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos
e os vapores para uma saída externa.

Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: cal-
deiras, chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado
externo.

O tubo de saída de fumos deve haver:
- um diâmetro não inferior ao diâmetro da coifa;
- uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta
saia pelo exaustor;
- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de
aspiração da coifa e originar vibrações da válvula de não retorno).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a forma-

ção de água de condensação devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
Em coifas dotadas de motor 800 m

3

/h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quan-

do a coifa não estiver em função: para a montagem, consultar as instruções

D

 na pág.

6

.

Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local
deve dispor de ventilação suficiente, segundo as normas em vigor.

Nesta versão, devem ser retirados os filtros com carvão ativado; para a remoção, consultar as instruções

P

 na pág.

10

.

Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâ-
neo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).

COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)

Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e é reciclado no ambiente da co-
zinha.

Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como in-

dicado nas instruções descritas

P

 na pág.

10

.

Se a coifa for predisposta na versão filtrante, a válvula de não retorno não deve ser montada: removê-la se estiver

instalada na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções

D

na pág.

6

).

INSTRUÇÕES DE MONTAGEM

(parte reservada somente a pessoal qualificado para a montagem da coifa)

A coifa Plane com ilha tem a possibilidade de ser instalada em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação
desejada.

Fase

A

 pág. 5

•  Identificar a quota (

H

) do plano de cozimento ao teto; individualizar a altura desejada para o posicionamento da coifa e detetar a quota (

H1

)

como indicado na Fig.

1

.

Fase

B

 pág. 5

•  Remover do conjunto treliça (

T

+

T1

) os 8 parafusos (

V2

) e conservá-los (Fig.

1

).

INSTALAÇÃO NO TETO COM/SEM REVESTIMENTO NO TETO

Fase

C

 pág. 6

INSTALAÇÃO NO TETO SEM EXTENSÃO (H) E TRELIÇA (T)

Fase

C1

 pág. 6

Fase

C

 pág. 6

•  Fazer com que as duas partes da treliça (

T

) e (

T1

) deslizem até obter a altura (

H1

) anteriormente estabelecida (Fig.

1

).

•  Após configurar a altura (

H1

), reposicionar os 8 parafusos (

V2

) para bloquear novamente as duas partes da treliça (

T

) e (

T1

) (Fig.

2

).

•  Marcar no teto 4 pontos de perfuração (indicados também na pág.

3

 e

4

), perfurar (Fig.

3

) inserir 4 buchas de expansão de ø 8 mm e

fixar a treliça (

T+T1

) no teto com os respetivos parafusos (

V1

) (Fig.

4

).

Em caso de revestimento do teto, a treliça (

T

+

T1

) deve ser fixada sempre no revestimento de alvenaria do teto: se isto não for possível, e se

for necessário instalar diretamente no revestimento do teto, é necessário predispor a instalação com reforços ou outras soluções que pos-
sam garantir a fixação segura da coifa, considerando também a resistência dos materiais utilizados e o peso da coifa (indicado na pág.

2

).

IO kit de fixação (parafusos e buchas) fornecido com a coifa deve ser utilizado somente em paredes de alvenaria:

se for necessário

instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa
(indicado na pág.

2

).
