76
SAVUN POISTO
(osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)

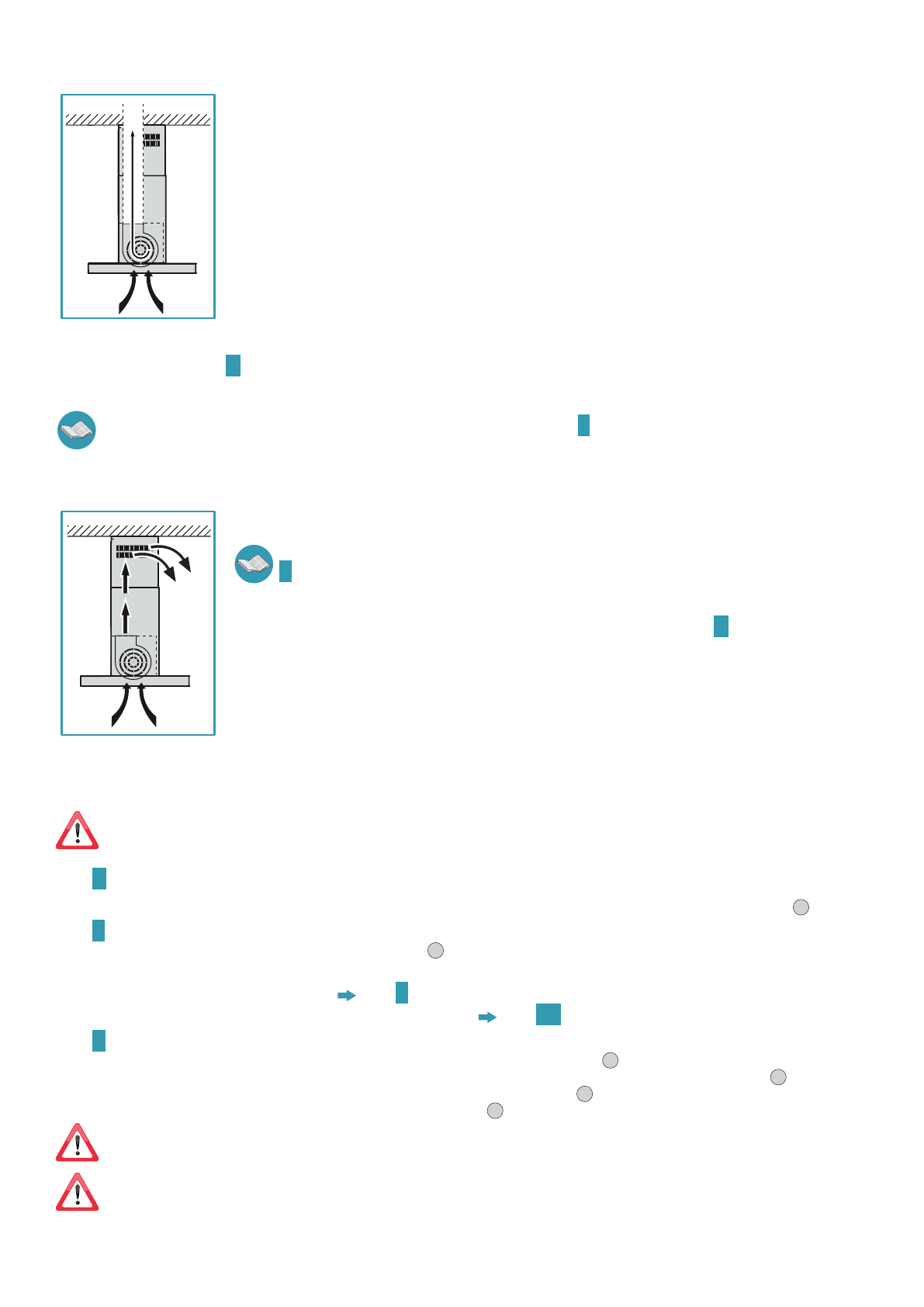

KUPUVERSIO ULKOISELLA POISTOPUTKELLA (IMU)
Tässä versiossa keittiön savut ja höyryt johdetaan ulkotilaan poistoputken kautta.
Ilman poiston liitos, joka tulee ulos kuvun yläosasta, on liitettävä putkeen, joka johtaa savut ja höyryt ulkoiseen
poistoaukkoon.
Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne...) ja nou-
data ehdottomasti ilman ulkotiloihin poistoa koskevia voimassa olevia määräyksiä.
Savujen poistoputkessa on oltava:
- halkaisija ei pienempi kuin kuvun liitos;
- lievä kallistus alaspäin (pudotus) vaakasuorissa osissa, jotta vältetään mahdollisen tiivistymisen palaaminen ku-
puun;
- välttämätön minimimäärä mutkia;
- välttämätön minimipituus (pitkät putket ja useat mutkat voivat laskea kuvun imukykyä ja aiheuttaa tärinää vasta-
venttiiliin).
Jos savujen poistoputki kulkee kylmien tilojen, kuten välikaton jne. läpi, on mahdollista että tiivistymistä muodostuu
lämpötilan vaihteluista johtuen. Tässä tapauksessa putket on eristettävä.
Kuvut, joissa on 800 mm
3
/h moottori, varustetaan vastaventtiilillä, joiden tehtävänä on estää ilman pääsy sisään ulkotiloista, kun kupua ei käytetä:
asennusta varten katso ohjeet
D
sivulla
6
.
Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käyttävät kaasua tai muita polttoaineita, tilassa on oltava
riittävä tuuletus voimassa olevien määräysten mukaisesti.
Tästä versiosta on poistettava aktiivihiilisuodattimet; niiden irrottamiseksi katso ohjeet
P
sivulta
10
.
Saksan poikkeus: kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5
baaria).
KUPUVERSIO SISÄILMAN KIERROLLA (SUODAT TAVA)
Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta varten ja takaisin keittiön sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne kuten neuvottu ohjeissa
P
sivulla
10
.
Jos kupu on asennettu suodattavalla versiolla, vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asennet-
tuna moottorin ilmanpoistoliitokseen (suorita päinvastaiset toimenpiteet kuin ohjeissa
D
sivulla
6
).
ASENNUSOHJEET
(osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle)
Plane saareke-kupu on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdissa noudata kuitenkin sitä koskevan asennuksen vai-
heita.
Vaihe
A
sivu 5
• Selvitä korkeus (
H
) keittotasosta kattoon; selvitä kuvun sijoituksen haluttu korkeus ja tunnista korkeus (
H1
) kuten näytetty kuvassa.
1
.
Vaihe
B
sivu 5
• Irrota kehikosta (
T
+
T1
) kahdeksan ruuvia (
V2
) ja säilytä ne (Kuva
1
).
ASENNUS KAT TOON SISÄKATOLLA TAI ILMAN
Vaihe
C
sivu 6
ASENNUS KAT TOON ILMAN JATKOKAPPALET TA (H) JA KEHIKKOA (T)
Vaihe
C1
sivu 6
Vaihe
C
sivu 6
• Liu'uta kahta kehikon osaa (
T
) ja (
T1
) kunnes saavutetaan ennalta määritetty korkeus (
H1
) (Kuva
1
).
• Kun korkeus on asetettu (
H1
), palauta kahdeksan ruuvia (
V2
) lukitaksesi kaksi kehikon osaa (
T
) ja (
T1
) uudelleen toisiinsa (Kuva
2
).
• Merkitse kattoon neljä porauskohtaa (osoitettu myös sivuilla
3
ja
4
), poraa reiät (Kuva
3
), aseta neljä ø 8 mm kiinnitystulppaa reikiin ja
kiinnitä kehikkokokonaisuus (
T+T1
) kattoon vastaavilla ruuveilla (
V1
) (Kuva
4
).
Sisäkaton tapauksessa, kehikko (
T
+
T1
) on aina kiinnitettävä muurattuun kattoon: jos tämä ei ole mahdollista ja kupu on asennettava suo-
raan sisäkattoon, tämä on varustettava vahvikkeilla tai muilla ratkaisuilla, jotka takaavat itse kuvun turvallisen kiinnityksen, ottaen huomioon
käytettyjen materiaalien kantavuuden ja kuvun painon (osoitettu sivulla
2
).
Kuvun mukana toimitettavaa kiinnityssarjaa (ruuvit, kiinnitystulpat ja kannattimet) voidaan käyttää vain muuratuille seinille:
jos
kupu on asennettava seinälle, joka on tehty muusta materiaalista, ota käyttöön muut kiinnitysjärjestelmät ottaen huomioon seinän kanta-
vuus ja kuvun paino (osoitettu sivulla
2
).
