52

WYLOT DYMU

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników, odpowiedzialnych za montaż okapu)

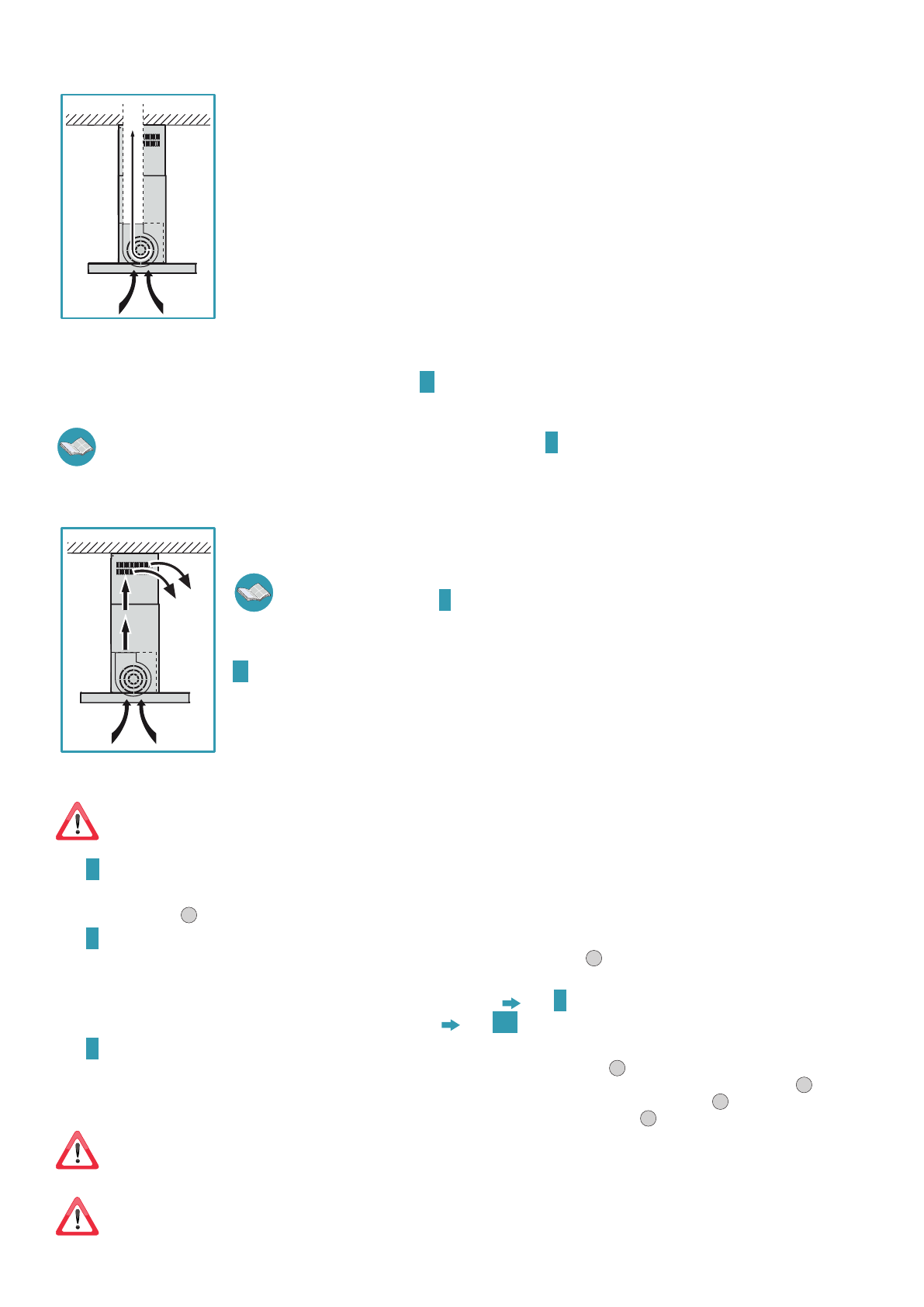

OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM (WYCIĄGOWY)

W tej wersji, opary i dym z kuchni przeprowadzane są na zewnątrz przez rurę spustową.
Złączka wylotowa powietrza wystająca w górnej części okapu powinna być połączona z rurą przeprowadzającą na
zewnątrz opary i dym.

Nie wolno przyłączać urządzenia do rur wylotowych dymu/spalin wytwarzanych przez spalanie (np. kotły,
kominki itd.) i powinny bezwzględnie być zgodne z obowiązującymi przepisami w sprawie wydalania po-
wietrza na zewnątrz.

Rura wylotowa dymu/spalin powinna mieć:
- średnicę nie mniejszą od złączki okapu;
- lekkie pochylenie w dół (spadek) na odcinkach poziomych, aby w razie powstania skroplin, nie spłynęły one do
okapu;
- ograniczoną do minimum liczbę kolanek rurowych;
- minimalną niezbędną długość (rury długie i z wieloma kolankami mogą zmniejszyć zdolność zasysania okapu i
wywołać wibracje zaworu zwrotnego).
Jeśli rura wylotowa dymu przechodzi przez niskie temperatury, takie jak strychy itd. może dojść do wytworzenia

skroplin wskutek ewentualnych zmian temperatury. W tym przypadku należy izolować rurę.
Do okapów z silnikiem 800 m

3

/h dostarczana jej rura z zaworem zwrotnym, której funkcją jest zablokowanie wymiany powietrza ze środowiskiem

na zewnątrz, gdy okap nie działa; co do montażu, patrz instrukcje

D

 na str.

6

.

Gdy okap kuchenny używany jest razem z innymi urządzeniami gazowymi lub na inne paliwo, zgodnie z obowiązującymi przepisami,
pomieszczenie powinno być wyposażone w odpowiedni system wentylacyjny.

W tej wersji należy wyjąć filtry węglowe; co do usunięcia filtrów, patrz instrukcje

P

 na str.

10

.

Dla Niemiec: gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może prze-
kroczyć 4 Pa (4 x 10-5 barów).

OKAP W WERSJI  Z  RECYRKULACJĄ WEWNĘTRZNĄ  (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry na węgiel aktywny, w którym zostaje oczyszczone i zostaje przekiero-
wane do kuchni.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je za-

łożyć zgodnie z instrukcjami

P

 na str.

10

Jeśli okap jest przystosowany do wersji filtrującej, zawór zwrotny nie powinien być zamontowany ; należy go usu-
nąć, jeśli występuje na złączce wylotu powietrza silnika (przeprowadzić operację odwrotną do opisanej w instrukcji

D

 na str.

6

).

INSTRUKCJA MONTAŻU

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników, odpowiedzialnych za montaż okapu)

Okap nadwyspowy Plane może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono
specjalne operacje, jakie należy wykonać.

Faza

A

 str. 5

•  Określić wysokość (

H

) od płyty kuchennej do sufitu; wybrać odpowiednią wysokość umieszczenia okapu i zmierzyć wysokość (

H1

) zgodnie z

przykładem na Rys.

1

.

Faza

B

 str. 5

•  Wyjąć z zespołu wysięgnika (

T

+

T1

) 8 wkrętów (

V2

) i odłożyć je w bezpiecznym miejscu (Rys.

1

).

MONTAŻ NASUFITOWY NA SUFICIE PODWIESZANYM LUB MUROWANYM

Faza

C

 Str. 6

MONTAŻ NASUFITOWY BEZ PRZEDŁUŻKI (H) I WYSIĘGNIKA (T)

Faza

C1

 str. 6

Faza

C

 str. 6

•  Przesunąć obie części wysięgnika (

T

) i (

T1

) do uzyskania wcześniej ustalonej wysokości (

H1

) (Rys.

1

).

•  Po ustawieniu wysokości (

H1

), włożyć 8 wkrętów (

V2

), aby na nowo zablokować obie części wysięgnika (

T

) i (

T1

) między nimi (Rys.

2

).

•  Zaznaczyć na suficie 4 punkty pod nawiercenie otworów (pokazane także na str.

3

 i

4

), wywiercić otwory (Rys.

3

) włożyć 4 kołki rozpręż-

ne ø 8mm i przymocować zespół wysięgnika (

T+T1

) do sufitu, używając odpowiednich śrub (

V1

) (Rys.

4

).

W przypadku sufitów podwieszanych wysięgnik (

T

+

T1

) należy zawsze mocować do sufitu murowanego; jeśli jest to niemożliwe i zachodzi

potrzeba zamontowania okapu bezpośrednio do sufitu podwieszanego, należy odpowiednio wzmocnić miejsce mocowania lub zastoso-
wać takie środki, które zapewnią bezpieczne mocowanie okapu, z uwzględnieniem wytrzymałości stosowanych materiałów oraz masy

okapu (podana na str.

2

).

Zestaw montażowy (wkręty i kołki) dołączony do wyposażenia może być używany wyłącznie na ścianach murowanych:

jeśli wy-

stąpi konieczność zainstalowania okapu na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę
wytrzymałość ściany i masę okapu (wskazaną na str.

2

).
