89
IP-
адрес источник ссылается на главный IP-адрес, который посылает информацию
(обычно это главный компьютер устройства)
IP-
адрес назначения ссылается на другие системы, получающие информацию.
Обычно пользователю не надо устанавливать порт источника и порт назначения.
Имеется всего четыре группы IP-адресов. record channel (Канал записи) применяется
только к одной (необязательной) группе.
Проверка шести групп Frame ID (ID кадра) гарантирует действительность и законность
информации.

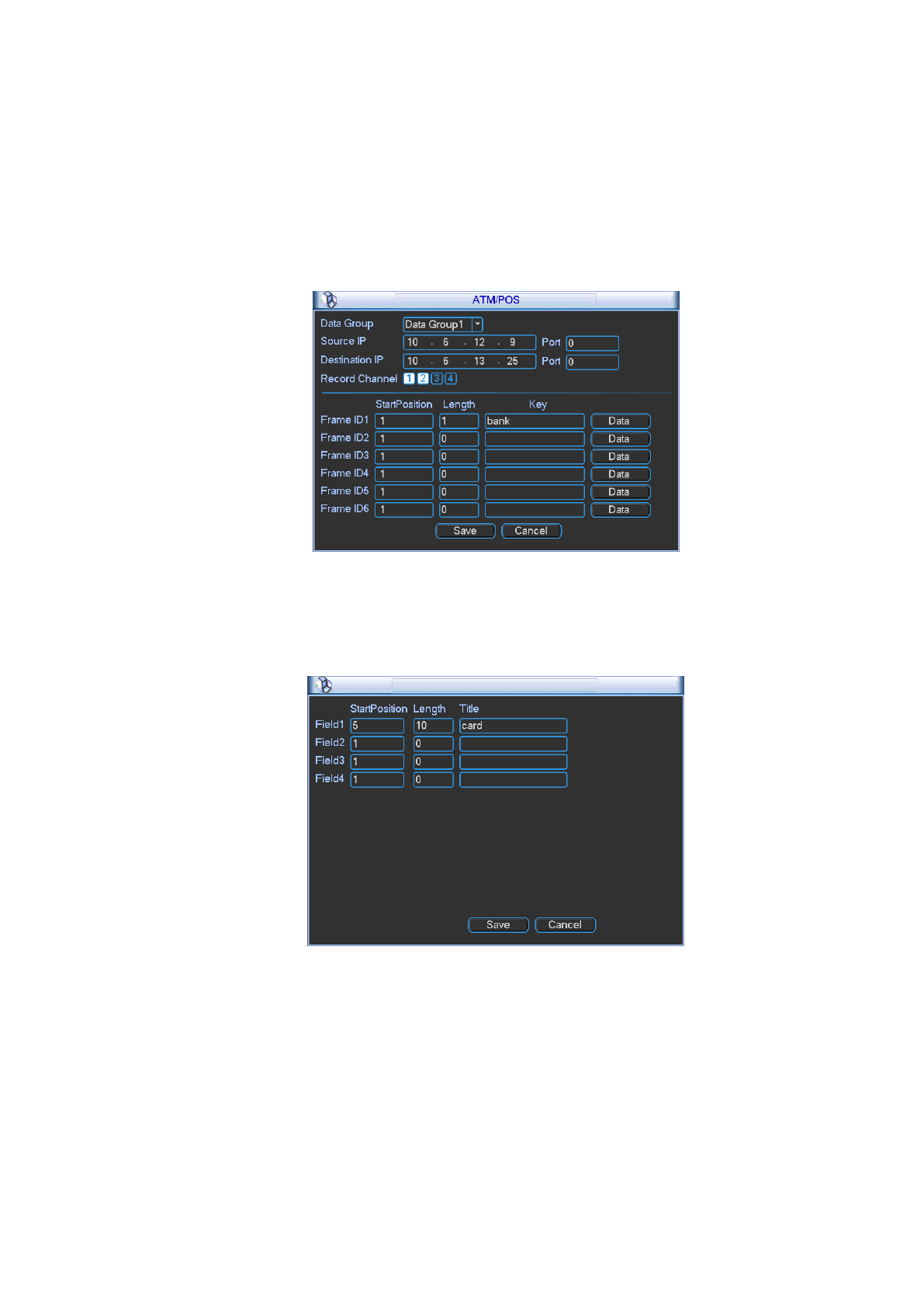

Рис. 5-56
Нажмите кнопку данные, появится окно, показанное на рисунке 5-57.
Здесь пользователь может установить значение смещения (Start Position), длину (Length)
и наименование (Key) в соответствии с протоколом связи и пакетом данных.
Рис. 5-57
5.5.10
Резервное копирование файла конфигурации
Окно резервного копирования файла конфигурации показано на рисунке 5-58.
Эта функция позволяет пользователю копировать текущую конфигурацию системы на
другие устройства.
