65

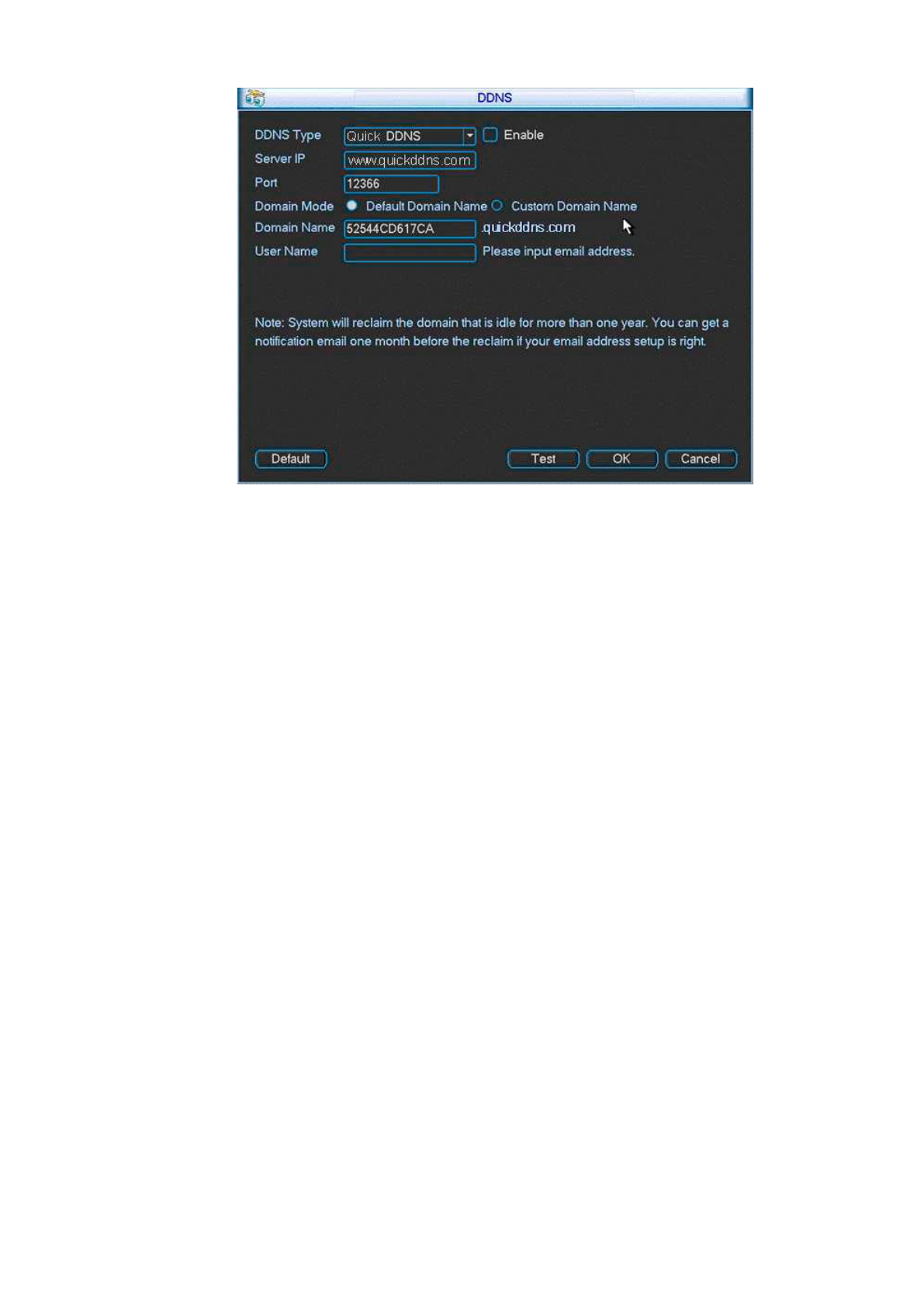

Рис. 5-19
Заметьте, что тип NNDS включает: CN99 DDNS, NO-IP DDNS, личную DDNS, DDNS и
DDNS. Все DDNS являются действующими одновременно, конкретный выбор DDNS осу-
ществляет пользователь.
Личная DDNS будет работать со специальным сервером DDNS и специальным про-
граммным обеспечением профессионального наблюдения (PSS).
Частный DDNS и клиентская часть
1) Общая информация
IP устройства не будет фиксированным, если Вы для доступа в сеть Вы используете тех-
нологию ADSL. Функция DDNS позволяет Вам осуществлять доступ к DVR через зареги-
стрированное доменное имя. Помимо общего DDNS, частный DDNS работает с устройст-
вом изготовителя так, чтобы была возможность добавить функцию расширения.
2) Описание функции
У частного клиента DDNS имеется та же самая функция, что и у других клиентов DDNS.
Это понимает соединение доменного имени и IP адреса. В настоящее время текущий
сервер DDNS предназначен только для наших собственных устройств. Вам необходимо
регулярно обновлять связь с доменом и IP. Не существует имени пользователя, пароля
или регистрации на сервере. При этом у каждого устройства есть доменное имя по умол-
чанию (генерируется на основе адреса MAC). Вы можете также использовать введенное
действительное доменное имя (не зарегистрированное).
3) Функционирование
Прежде, чем Вы будете использовать наш частный DDNS, Вы должны включить этот сер-
вис и установить надлежащий адрес сервера, номер порта и доменное имя.
Server address (
Адрес сервера): www.quickddns.com
Port number (Номер порта): 80
Domain name (
Доменное имя): существует два варианта: доменное имя по умолчанию
и заданное доменное имя.
Кроме регистрации доменного имени по умолчанию, Вы можете также ввести собствен-
ное доменное имя. После успешной регистрации Вы можете использовать доменное имя
для регистрации на установленном IP-устройстве.
User name (Имя пользователя): опция. Вы можете ввести свой, обычно используемый,
