86

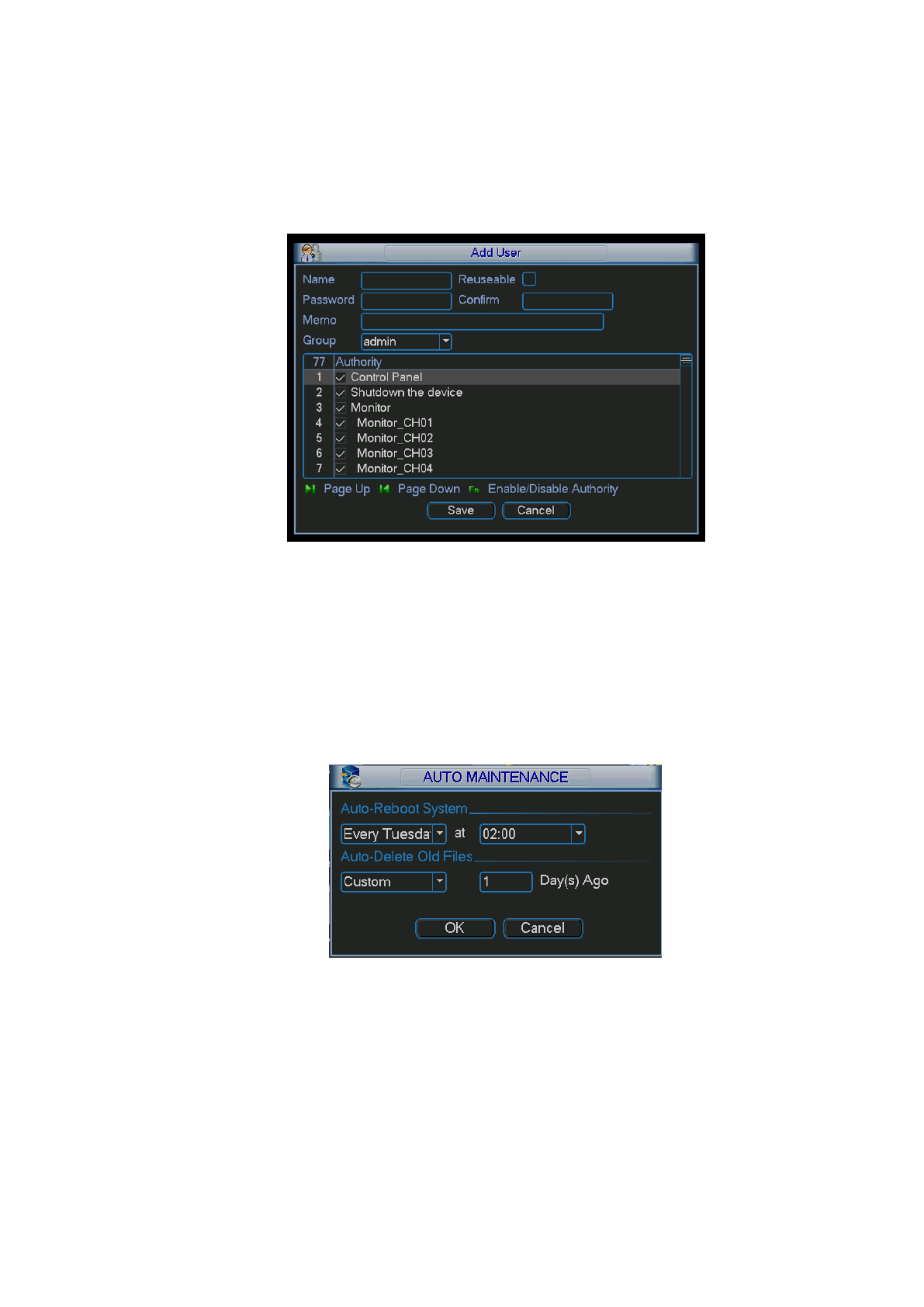

Введите имя пользователя name, пароль password, выберите группа Group, которой при-
надлежит пользователь из раскрывающегося списка. Затем можно установить соответст-
вующие права текущего пользователя.
Для удобного управления пользователями, мы обычно рекомендуем предоставлять
обычному пользователю меньше прав, чем администратору.
Окно функции изменения атрибутов группы аналогично рис. 5-50.
Рис. 5-50
5.5.6
Автоматическая поддержка
Здесь пользователь может установить время автоматической перезагрузки (Auto-reboot
time) и автоматическое удаление старых файлов (Auto-delete Files). Пользователь может
установить удаление файлов за указанное число дней (Day(s) Ago) (см. рисунок 5-51).
Пользователь может выбрать правильную установку из раскрывающегося списка.
После завершения всех настроек, нажмите кнопку ОК, система вернется в предыдущее
меню.
Рис. 5-51
5.5.7
Регулировка ТВ
Здесь пользователь может отрегулировать установку выход телевизионного сигнала (см.
рисунок 5-53).
Перетащите ползунок для регулировки каждого элемента.
После завершения всех настроек, нажмите кнопку ОК, система вернется в предыдущее
меню.
