88
Setting (Установка): Нажмите кнопку COM setting, появится окно, аналогичное окну
для RS232. См. главу 5.3.4 RS232.
Overlay channel (Канал перекрытия): Выберите канал, который нужно использовать
для перекрытия номера карты.
Overlay mode (
Режим перекрытия): Имеется две опции: Preview (Предварительный
просмотр) и Encode (Шифрование). Предварительный просмотр означает пере-
крытие номера карты в видеосигнале локального монитора. Шифрование означает
перекрытие номера карты в файле записи.
Overlay Position (Позиция перекрытия): Здесь пользователь выбирает правильную
позицию перекрытия из раскрывающегося списка.

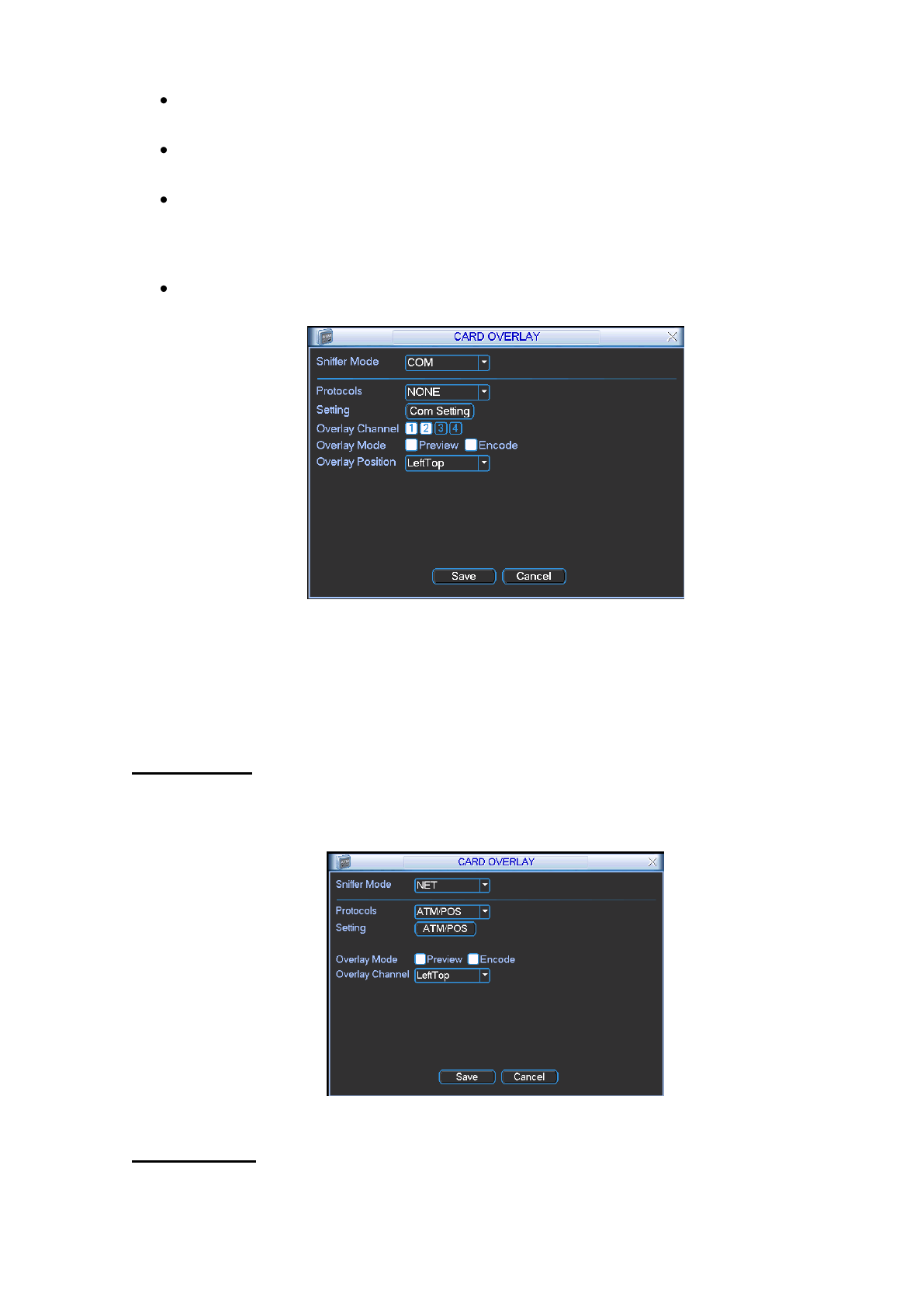

Рис. 5-54
5.5.9.2
Анализатор трафика в сетевом режиме.
Окно сетевого режима показано на рисунке 5-55. В данном случае пользователь выбрал
протокол ATM/POS. Имеется два способа проведения настройки в соответствии с требо-
ваниями клиента: с протоколом и без протокола.
С протоколом
Для ATM/POS с протоколом, пользователь должен только установить IP-адрес источника,
IP-
адрес назначения (иногда пользователю необходимо ввести соответствующий номер
порта).
Рис. 5-55
Без протокола
Для ATM/POS без протокола окно показано на рис. 5-56.
