79

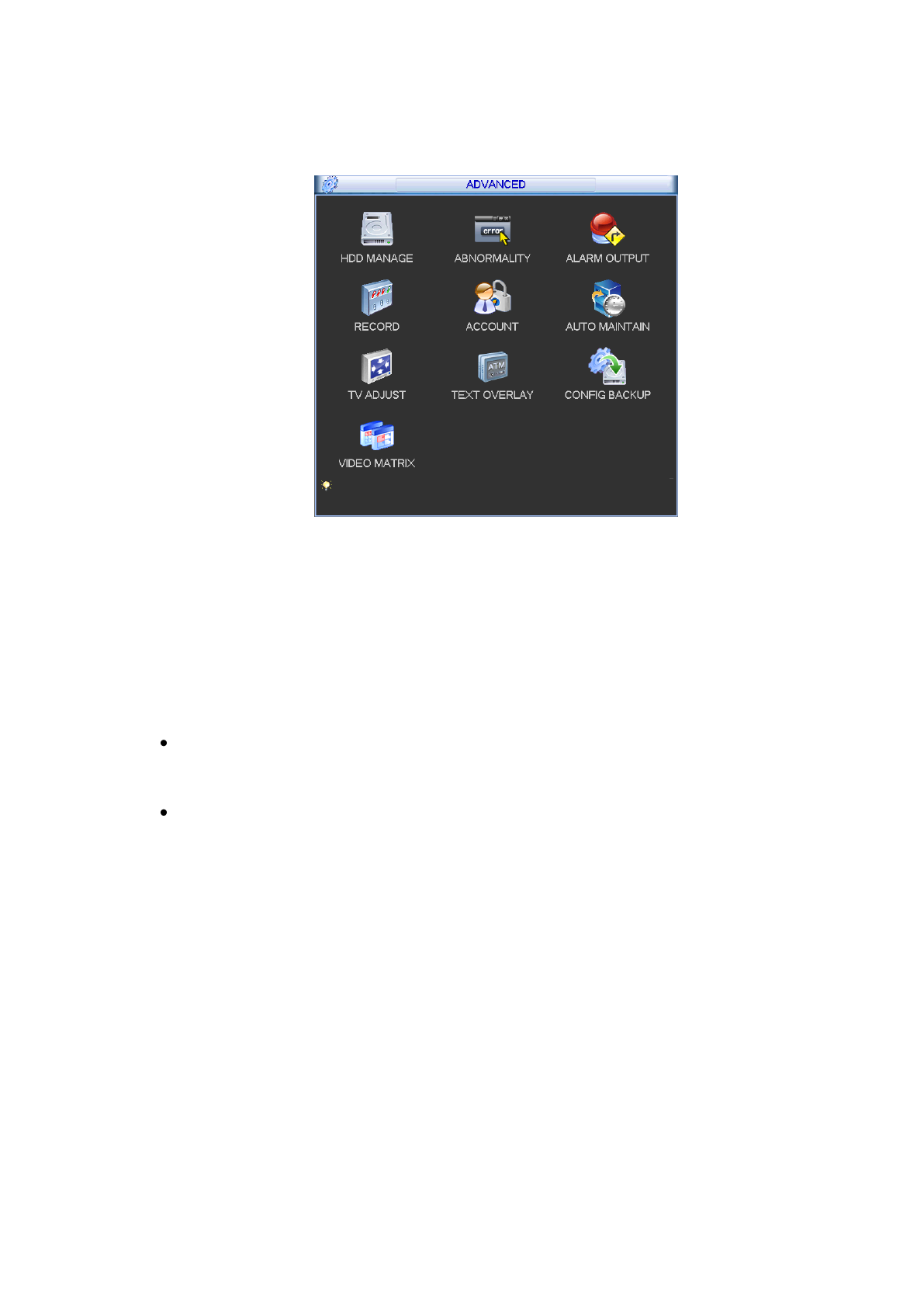

В окне расположены восемь функциональных кнопок: HDD Management (Управление
НЖД), Alarm output (Выход сигнала тревоги), Abnormity (Отклонение от нормы), Manual
record (Ручной режим записи), Account (Учетная запись), Auto maintenance (Автоматиче-
ское обслуживание), TV adjust (Регулировка ТВ) и Video matrix (Видеоматрица).
Рис. 5-40
5.5.1
Управление НЖД
Здесь пользователь просматривает и реализует управление жестким диском (см. рисунок
5-41).
Для текущего НЖМД пользователь может видеть параметры Type (Тип), Status (Состоя-
ние), Capacity (Емкость) и Rrecord time (Время записи). Когда жесткий диск работает пра-
вильно, состояние системы показывается как «O». Когда происходит ошибка жесткого
диска, состояние системы показывается как «X».
Alarm Set (Настройка сигнала тревоги): Нажмите кнопку Настройка сигнала трево-
ги, появится окно, показанное ниже (см. рисунок 5-42). Это окно почти такое же, как
окно настройки Abnormality. Подробная информация приведена в разделе 5.5.2.
HDD operation (
Работа жесткого диска): Пользователь может выбрать режим жест-
кого диска из раскрывающегося окна, такого как окно дисков только для чтения или
может стереть все данных на жестком диске. Помните, что систему надо переза-
пустить для активации всех изменений в настройке.
