92
Если имеется больше 10 файлов журнала, используйте кнопки Page Up (След. страница)
и Page Down (Пред. Страница).
Система также поддерживает функцию создания резервной копии, нажмите кнопку
Backup
(Резервная копия) для сохранения файлов журналов на USB-устройствах.

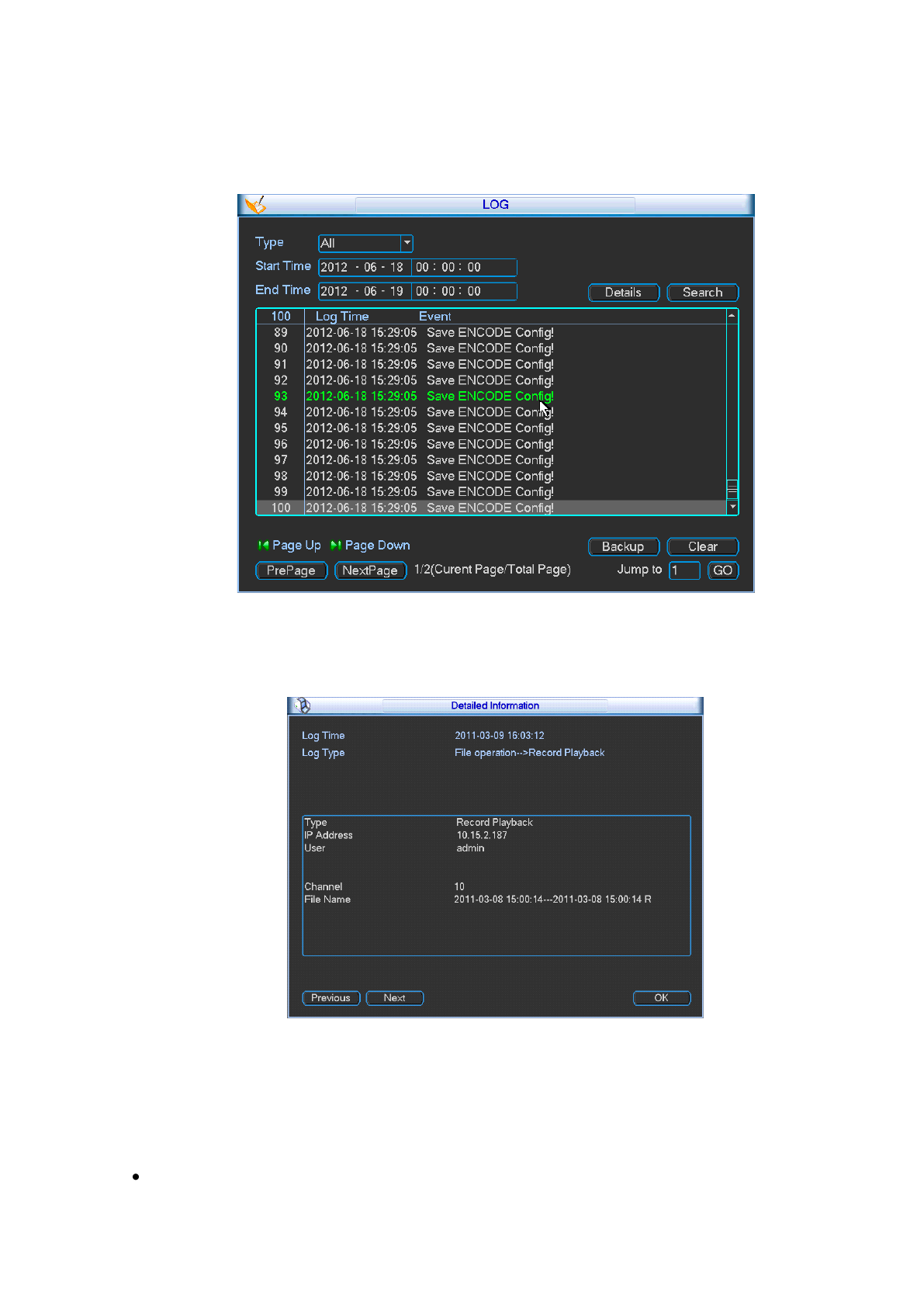

Рис. 5-62
Для получения подробной информации, нажмите кнопку Details (Подробности) или дваж-
ды щелкните мышью по строке журнала (см. рисунок 5-63).
Рис. 5-63
5.6.4
Версия
Здесь можно посмотреть определенную информацию об аппаратных средствах, версии
программного обеспечения, дате создания, информацию о выпуске SN и т.д. Здесь Вы
можете также обновить систему (см. рисунок 5-64).
Start (Пуск): Вставьте устройство USB, на котором имеется файл обновления, в уст-
ройство, затем щелкните Start (Пуск), чтобы запустить обновление.
