50
4.10.6
Активация функции шаблона
В окне, показанном на рисунке 4-39, введите значение режима в поле ввода и нажмите
кнопку "Pattern".
4.10.7
Настройка автоматического сканирования

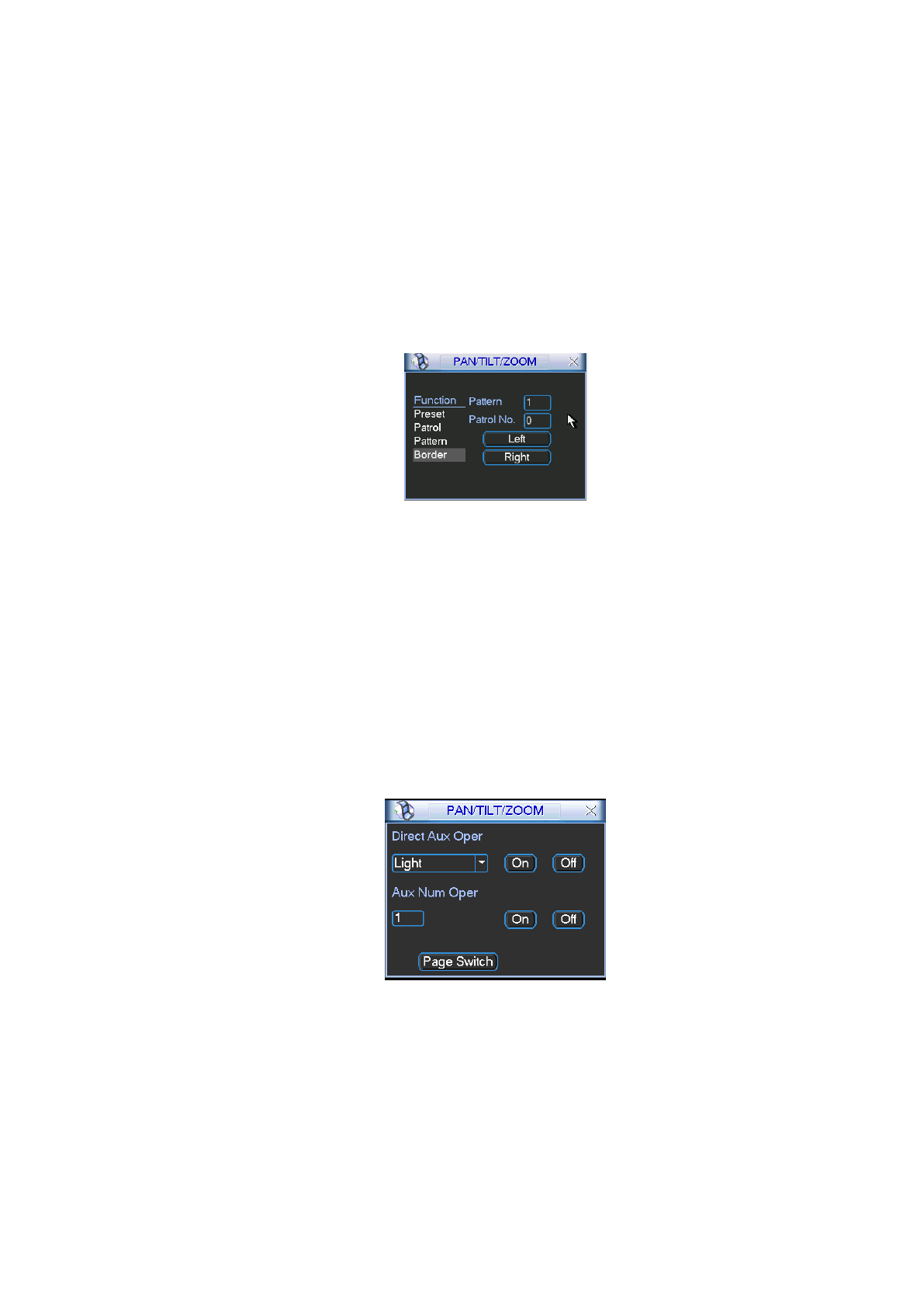

В окне, показанном на рисунке 4-38, нажмите кнопку "Border (Граница)". Окно показано на
рисунке 4-43. Перейдите к окну (см. рисунок 4-35), используйте стрелки направления для
выбора крайнего левого положения камеры.
Затем перейдите к окну, показанному на рисунке 4-43, и нажмите кнопку "Left Limit (Край-
нее левое положение).
Для установки крайнего правого положения используйте описанную выше процедуру.
Рис. 4-45
4.10.8
Активация автоматического сканирования
В окне, показанном на рисунке 4-41, нажмите кнопку "Auto Scan". Система начнет автома-
тическое сканирование. При этом название этой кнопки изменяется на "Stop". Нажмите
кнопку "Stop" для прекращения операции сканирования.
4.11
Переворот
Нажмите кнопку "Page switch" (см. рисунок 4-41), появится окно, показанное на рисунке 4-
46.
Здесь можно установить дополнительную функцию. Дополнительное значение связа-
но с кнопкой Aux (Доп) дешифратора.
Еще раз нажмите кнопку "Page switch", система вернется к рис. 4-37.
Рис. 4-46
