148
7.6
Поиск

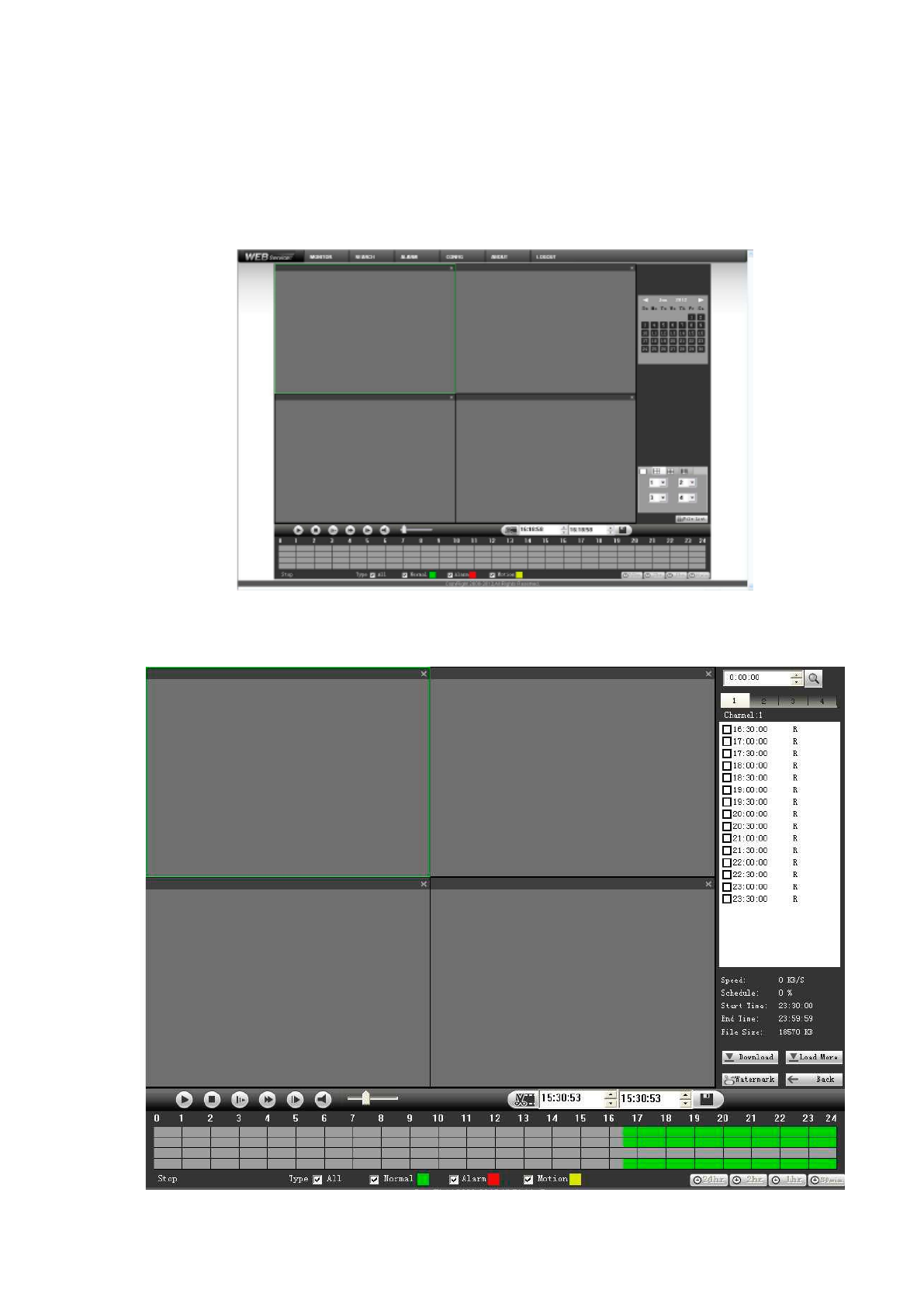

Нажмите кнопку Search (Поиск), появится окно, показанное на рис 7-60.
Выберите тип записи, дату записи, режим отображения окна и имя канала.
Вы можете щелкнуть на дате в правом поле, чтобы выбрать дату. Выделенная зеленым
дата – текущая дата системы, выделенная синим дата – дата, на которую имеются запи-
си.
Рис. 7-66
Затем нажмите кнопку Search (Поиск), появится список соответствующих файлов.
Рис. 7-67
