42
Video matrix
(Видео матрица): Для включения данной функции выставьте соответст-
вующих флажок. Матричный видеовыход будет выдавать видеосигнал тревоги текуще-
го канала при наличии такого сигнала.
Buzzer (Сирена): Выделите флажок, чтобы разрешить эту функцию. Сирена гудит при
поступлении сигнала тревоги.
Snapshot (Моментальный снимок): Для выполнения моментального снимка обратитесь
к главе 4.5.2.
Примечание:
Тревога в сети означает сигнал тревоги по TCP/IP. Вы можете включить функцию тревож-
ного оповещения в сети через сеть SDK. У тревоги в сети не предусмотрено типа устрой-
ства, функции стабилизации дрожания и пересылки сигнала тревоги. Остальные пункты -
аналогичны.
Выделите значок
для выбора соответствующей функции. После завершения всех на-
строек, щелкните кнопку Save (Сохранить), система возвратится в предыдущее меню.

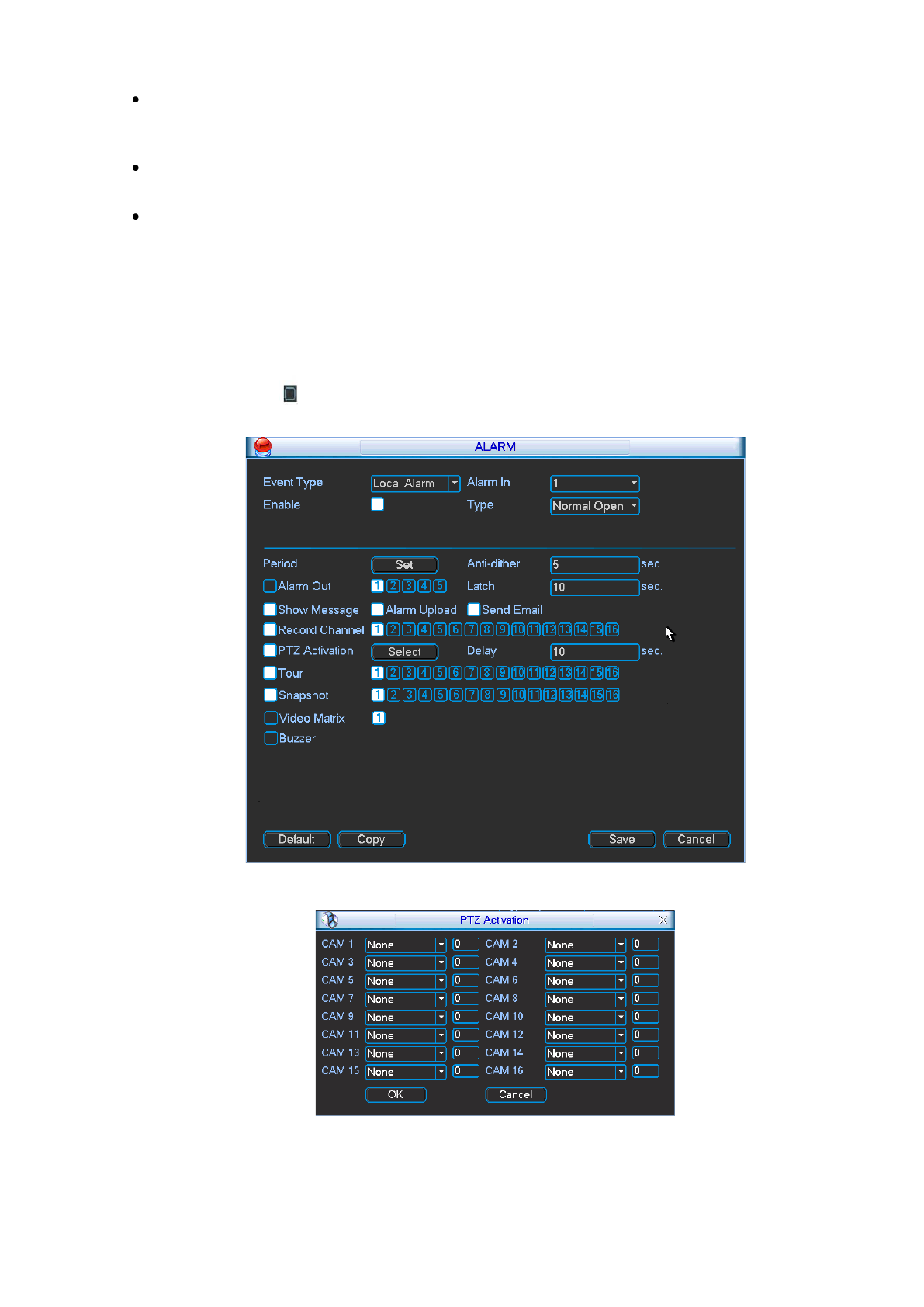

Рис. 4-28
Рис. 4-29
