68

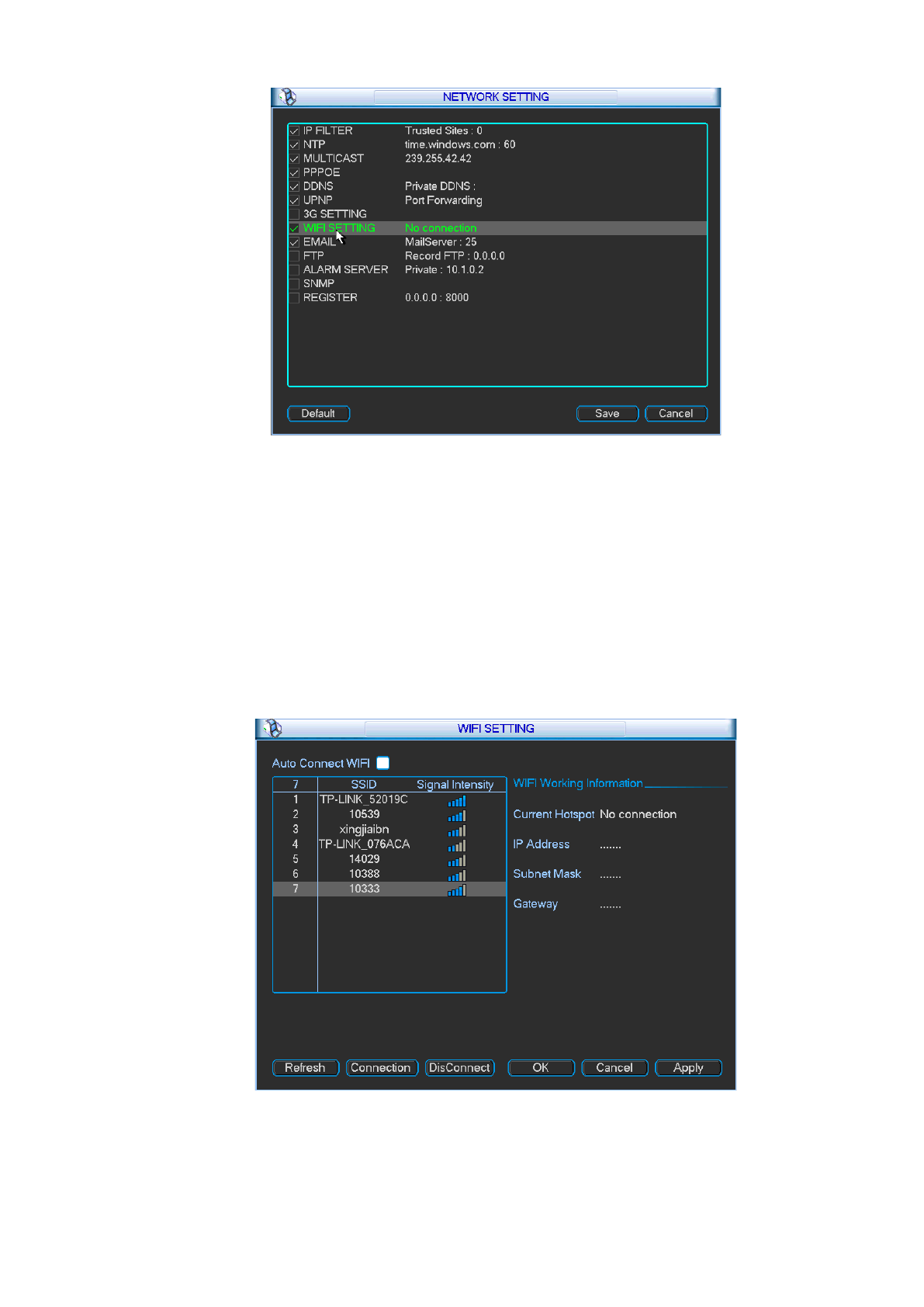

Рис. 5-22
Окно WIFI показано ниже (см. рисунок 5-23).
Auto connect WIFI
(Авто-подключение WIFI): Выставите здесь соответствующий флажок, и
система автоматически соединяется с предыдущей активной точкой WIFI.
Refresh
(Обновить): Вы можете щелкнуть этой кнопкой, чтобы вновь построить список ак-
тивных точек. Если Вы выполнили соответствующие настройки, сюда может автоматически
добавляться информация, например, пароль.
Disconnect
(Разъединить): Эта кнопка используется для отключения соединения.
Connect
(Подключить): Эта кнопка используется для установления соединения с активной
точкой WI-FI. Система должна
отключить текущее подключение, а затем установить со-
единение с новой активной точкой, если вы выбрали соединение. См. рисунок 5-24
.
Рис. 5-23
