73
объему установленной длине и автоматически игнорирует оставшуюся часть
файла. Если значение настройки равно 0, система выгружает все соответс т-
вующие файлы.
При этом Вы можете задать два периода, два файла для различных каналов.

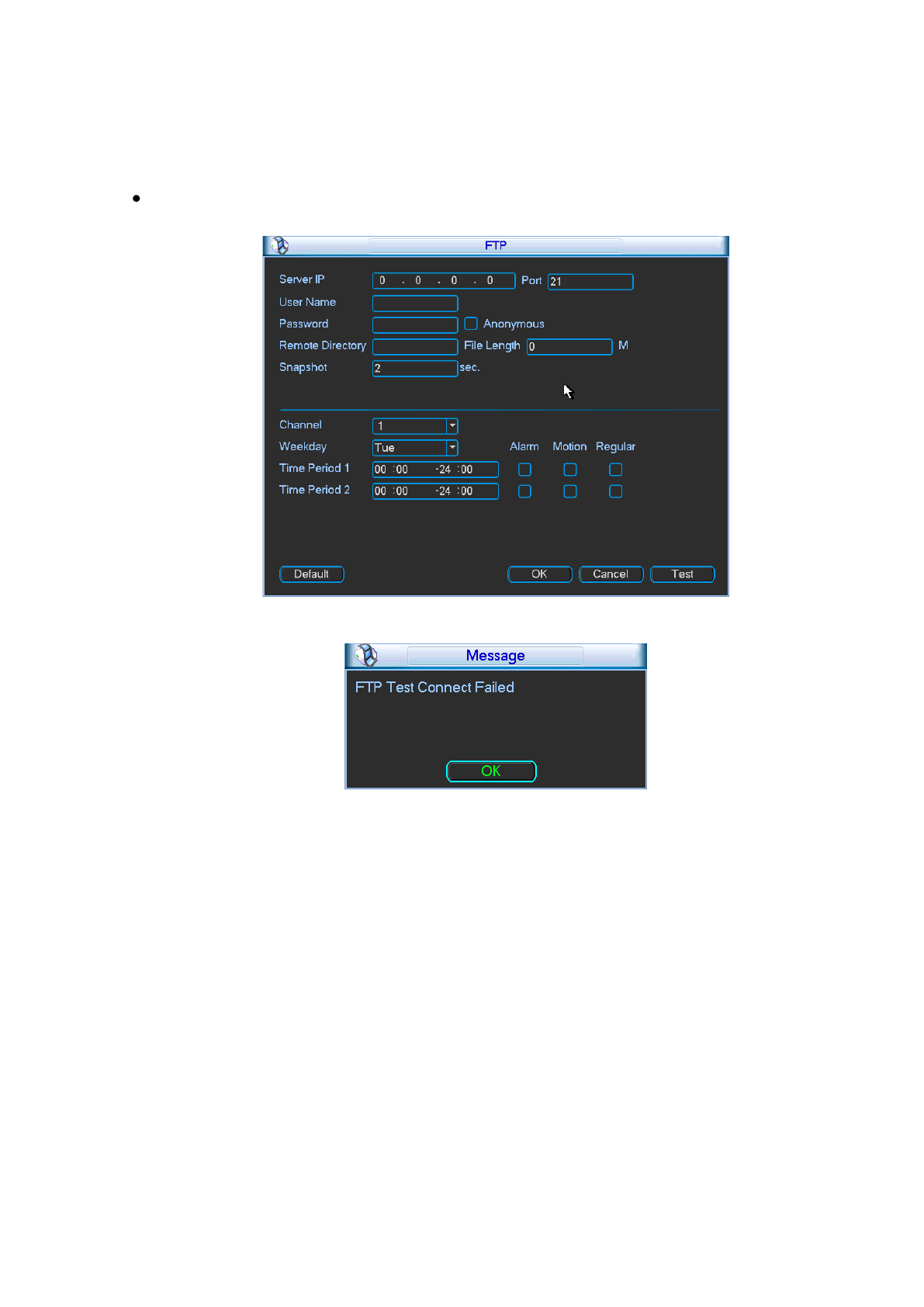

Нажмите кнопку Test (Тест), появится соответствующее диалоговое окно, позволяющее
проверить наличие соединения FTP (см. рисунок 5-24)
.
Рис. 5-31
Рис. 5-32
5.3.5.11
Alarm Centre (Центр оповещения о тревоге)
Это окно зарезервировано для разработки пользователем.
5.3.5.12 SNMP
SNMP -
сокращение от Simple Network Management Protocol (Простой Протокол Управле-
ния Сетью). Он реализует основную структуру управления в системе управления сетью.
SNMP широко используется в различных сетях. Его применяют для многих передающих
устройств, программных пакетов и систем. См. рисунок 5-33.
