173
Для всех проводников заземления из диспетчерского пульта к системе наблюдения
или проводников заземления других устройств наблюдения используйте медный гиб-
кий кабель с сечением более 4 мм2.
Система наблюдения обычно использует одноточечное заземление.
Соединяйте земляной вывод 3-контактной розетки в системе наблюдения к порту за-
земления системы (защитному проводнику заземления).
4.
Упрощенный способ проверки электрической системы цифровым муль-
тиметром

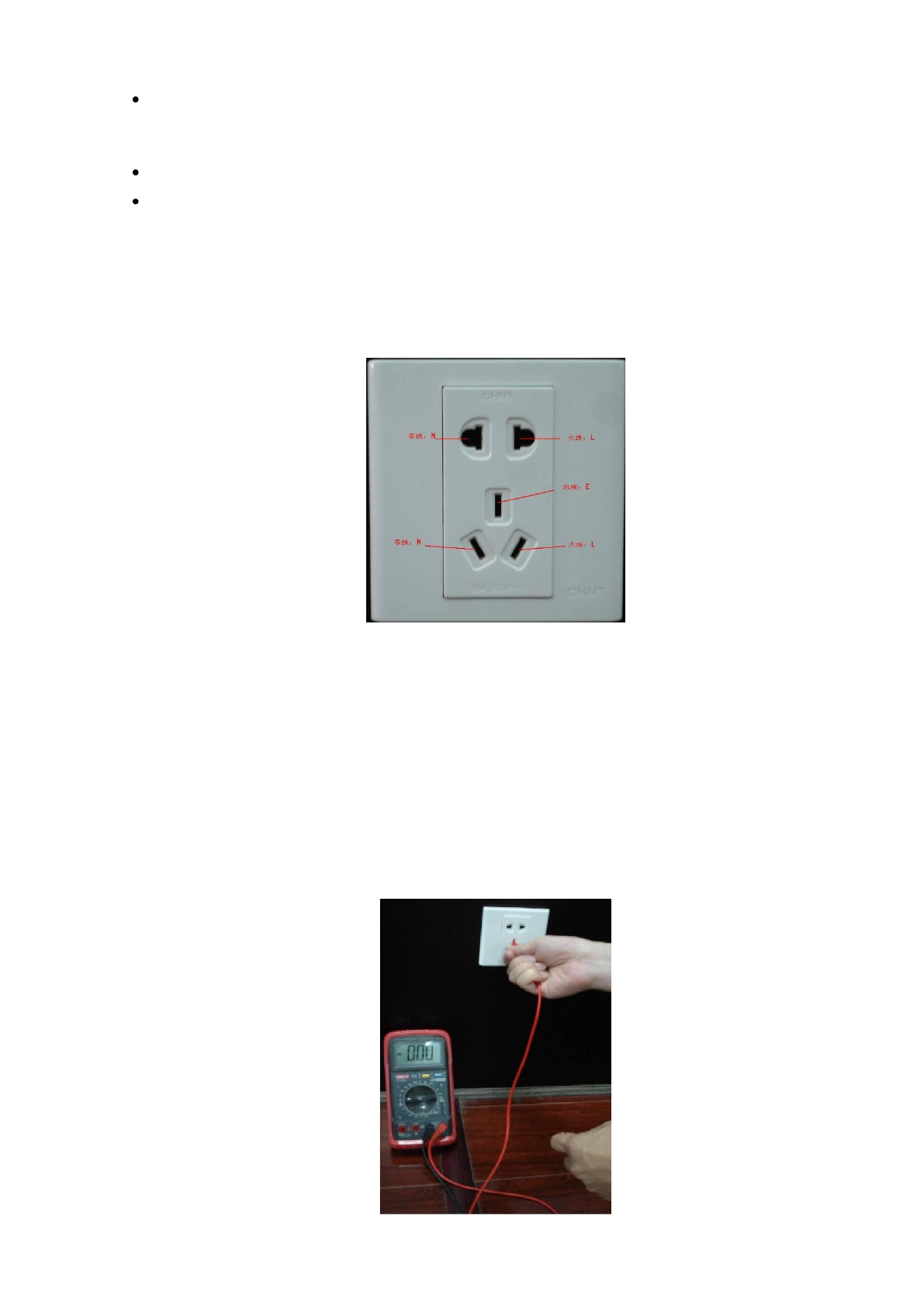

Для розетки 220 В переменного тока, сверху вниз, E (проводник заземления), N (ней-
траль), L (фаза). См. рисунок ниже.
Это упрощенный способ проверки того, что кабельное соединение является стандартным
(это неточная проверка).
Важно:
В следующих операциях диапазон измерений мультиметра должен быть уста-
новлен на 750 В!
Для Е (проводника заземления)
Переключите цифровой мультиметр в диапазон измерения 750 В переменного тока, од-
ной рукой держите металлический наконечник, а другой рукой вставьте щуп в порт Е ро-
зетки. Проверьте показания мультиметра. Если мультиметр показывает 0, то можно ска-
зать, что текущее соединение проводника заземления является стандартным. Если зна-
чение больше 10, то имеется индуктивный ток, и соединение проводника заземления не
является правильным.
