92
REPARAÇÕES
SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO (mod. placas eléctricas e
placas vitroceramica)

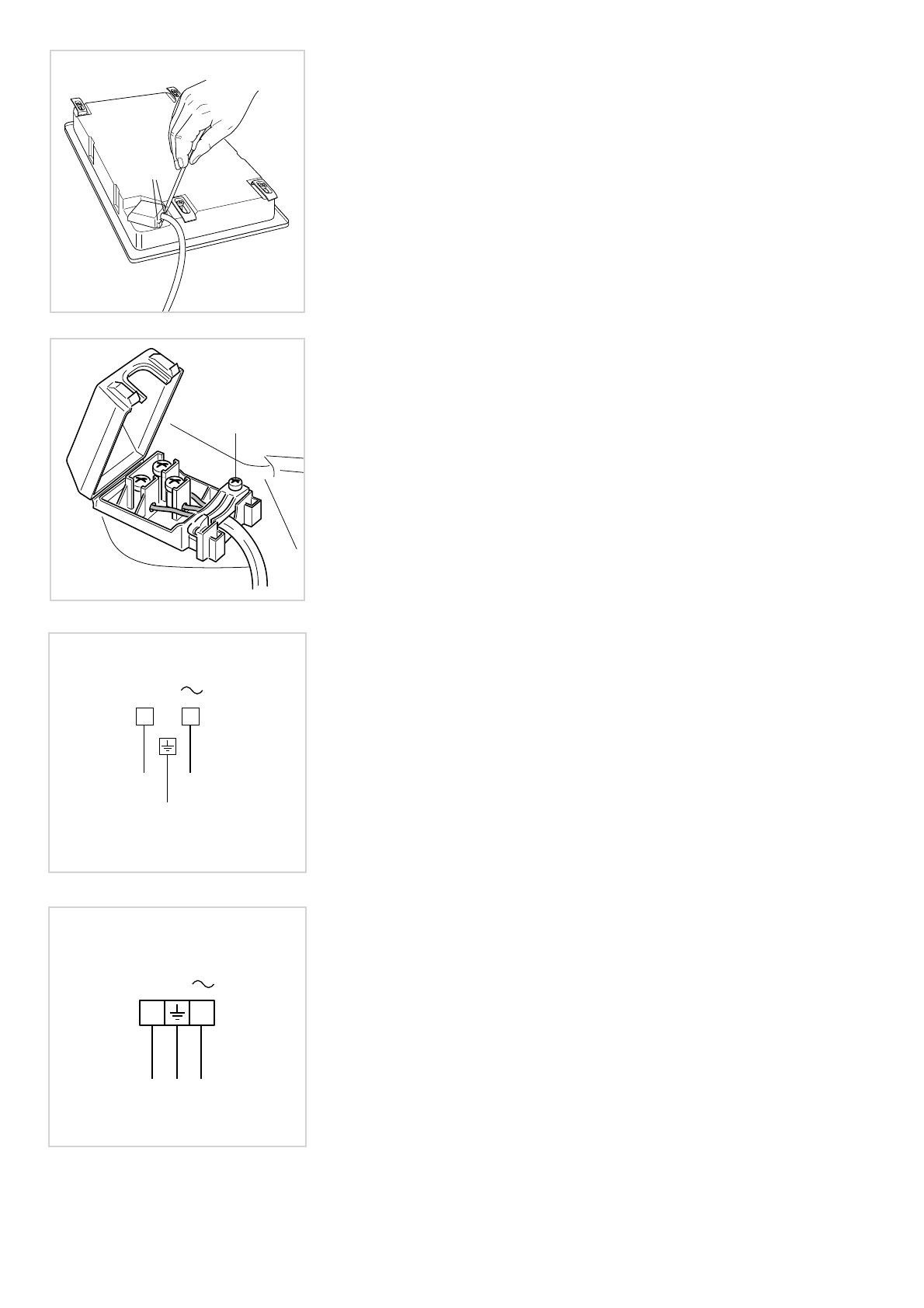

Coloque a placa de cozedura com o fundo voltado para cima e abra a tampa da
caixa de terminais, inserindo uma chave de parafusos nos dois engates “A” (fig.
8.1).
Abra o elemento de fixação do cabo, desapertando o parafuso “F” (fig. 8.2).
Desaperte os parafusos dos terminais e retire o cabo.
O novo cabo de alimentação, que deve ser de tipo e secção adequados, tem de
ser ligado à caixa de terminais de acordo com o esquema fig. 8.3.
SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO (mod. placas a gas)
✓
O cabo de alimentação deve ser substituído com outro cabo do mesmo tipo daquele
montado no aparelho.
✓
O cabo eléctrico deve ser ligado à bateria de terminais segundo o esquema ilustrado
na fig. 8.4.
A
Fig. 8.1
F
Fig. 8.2
230 V
PE
N
L
1
(L )
2
Fig. 8.3
SECÇÃO DOS CABOS DE ALIMENTAÇÃO
PLACAS A GAS
tipo “H05V2V2-F” resistentes à temperatura de 90°C
230 V~
3 x 0,75 mm
2
PLACAS ELÉCTRICA
O diâmetro externo do cabo de alimentação não deve ultrapassar 9 mm.
tipo “H05RR-F”
230 V~
3 x 1,50 mm
2
PLACAS VITROCERAMICA
O diâmetro externo do cabo de alimentação não deve ultrapassar 9 mm.
tipo “H05RR-F”
230 V~
3 x 1,50 mm
2
230 V
L
N
Fig. 8.4
O fabricante não reponde pelas possiveis inesatesas, imputabilidades e erros de impressão ou transcrições contidas no presente manual.
Se reserva o direito, sem prejudicar a característica essencial de funcionalidade e segurança, de produzir nos proprios produtos em qualquer momento e sem aviso previo, eventuais modificações
oportunas para as exigências de caracter construtivo ou comercial.
