REPARATIONS

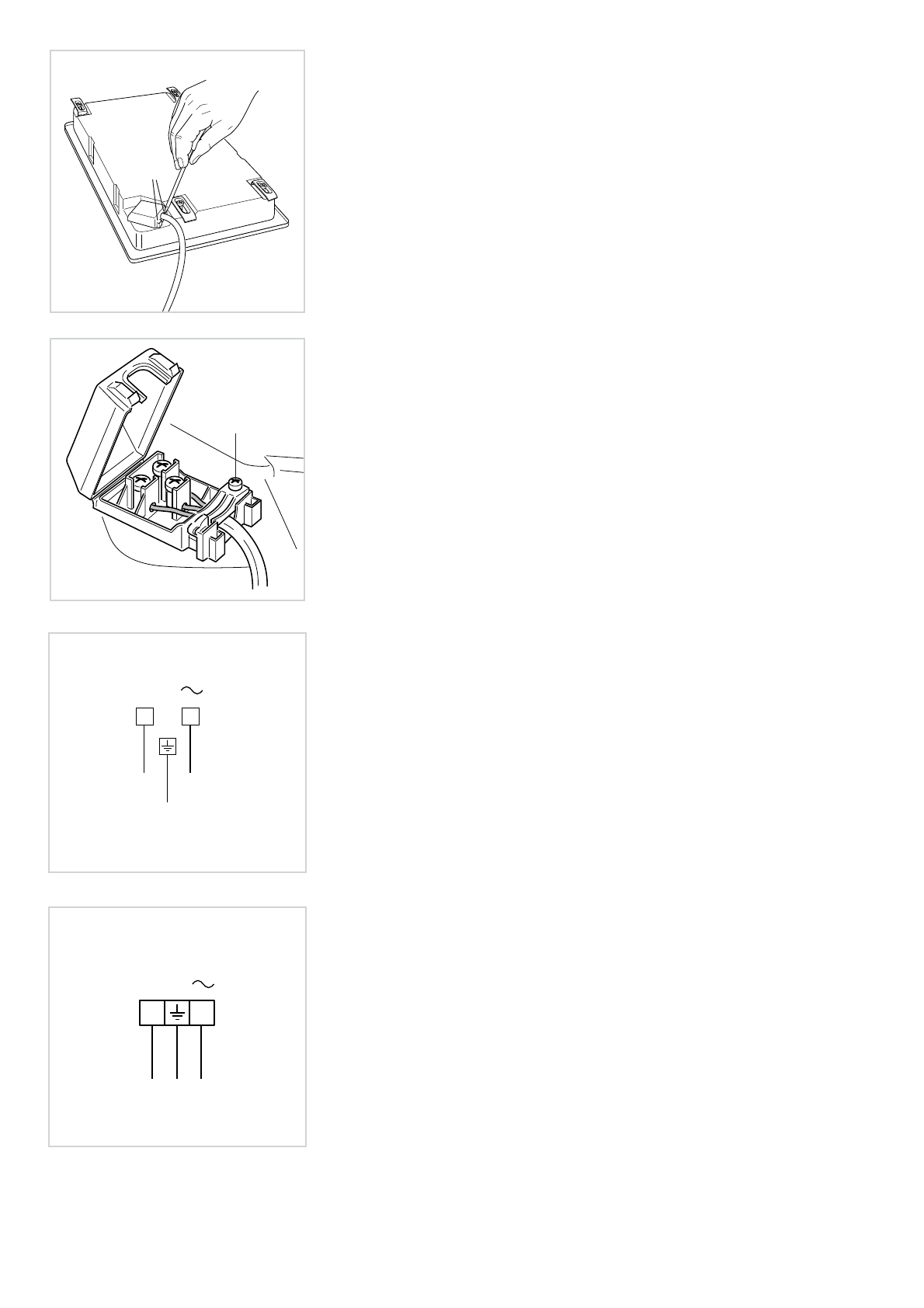

Remplacement du câble d’alimentation (pour modèles 2 plaques électri-
ques et vitroceramique.

Retourner la table de cuisson et détacher le couvercle du bornier à l’aide d’un tourne-
vis passé dans les deux crans “A” (fig. 8.1).

Ouvrir le serre-câble en dévissant la vis  “F” (fig. 8.2), dévisser les vis des bornes et reti-
rer le câble.
Le nouveau câble d’alimentation, de type et de section adéquats, est raccordé au bor-
nier suivant le schéma fig. 8.3.

Remplacement du câble d’alimentation (pour modèles à gaz)

- Le câble d’alimentation doit être remplacé par un câble du même type que celui monté

sur l’appareil.

- Le câble électrique doit être relié au bornier suivant le schéma de la fig. 8.4.

A

Fig. 8.1

F

Fig. 8.2

230 V

PE

N

L

1

(L  )

2

Fig. 8.3

SECTION DES CABLES D’ALIMENTATION

TABLE DE CUISSON A GAZ

type “H05V2V2-F” résistants à une température de 90°C.

230 V~

3 x 0,75 mm

2

TABLE DE CUISSON PLAQUES ELECTRIQUES

Le diamètre externe du câble d’alimentation ne doit pas dépasser 9 mm.

type  “H05RR-F”

230 V~

3 x 1,50 mm

2

TABLE DE CUISSON VITROCERAMIQUE

Le diamètre externe du câble d’alimentation ne doit pas dépasser 9 mm.

type  “H05RR-F”

230 V~

3 x 1,50 mm

2

230 V

L

N

Fig. 8.4
