PARTIE GAZ
7
7
TYPES DE GAZ
Les gaz normalement utilisés peuvent être groupés, selon leurs caractéristiques, en
trois familles:
✓
Gaz liquides (en bouteille) (G30/G31)
✓
Gaz naturels (G20/G25)
S’assurer que la table de cuisson est réglée pour le type de gaz avec lequel elle sera
alimentée (voir étiquette appliquée sur l’appareil et sur cette notice d’emploi).
Raccordement gaz pour:
Cat:
II
2E+3+

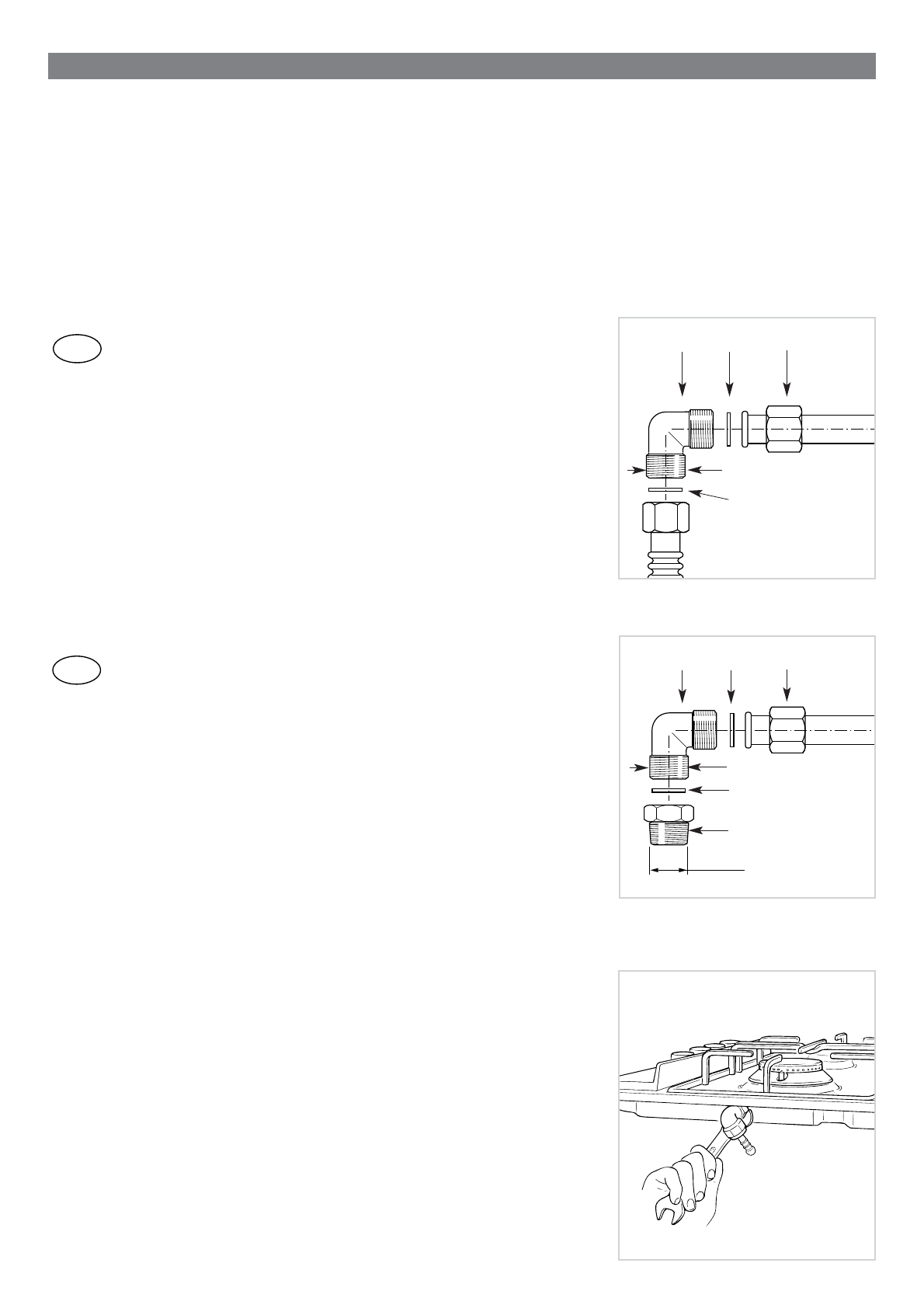

Le groupe raccordement (fig. 7.1a) se compose de:
✓
1 ecrou “A”
✓
1 raccord coudé “C”
✓
rondelles d’entanchéitées “F”
Le raccordement doit être effectué par un technicien spécialisé conformément aux
normes locales en vigueur.
Pour permettre de conserver l’épaisseur de 3 cm, la table de cuisson est munie d’une
rainure de maintien du tube de raccordement.
Le raccord d’entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la
direction voulue après avoir desserré la connexion raccord “C” - ecrou “A” (fig. 7.2a).
Il est conseillé de ne jamais le mettre en position horizontale ou verticale.
FR
Raccordement gaz pour:
Cat:
II
2E+3+
Le groupe raccordement (fig. 7.1b) se compose de:
✓
1 ecrou “A”
✓
1 raccord coudé “C”
✓
1 rondelle d’entancheité “F”
✓
1 raccord conique “G”
Le raccordement doit être effectué par un technicien spécialisé conformément aux
normes locales en vigueur.
Avant de procéder au raccordement de l’appareil à la conduite du gaz, monter le
raccord conique “G” (fourni avec l’appareil) sur le raccord coudé “C”, en interposant le
joint “F”.
Pour permettre de conserver l’épaisseur de 3 cm, la table de cuisson est munie d’une
rainure de maintien du tube de raccordement.
Le raccord d’entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la
direction voulue après avoir desserré la connexion raccord “C” - ecrou “A” (fig. 7.2b).
Il est conseillé de ne jamais le mettre en position horizontale ou verticale.
BE
Fig. 7.1a
F
C
A
F
1/2” G
Fig. 7.2
IMPORTANT:
✓
Ne jamais forcer pour tourner le raccord C, avant d’avoir desserré le manchon
fileté A.
✓
Les joints F (fig. 7.1) sont les éléments de garantie de l’étanchéité du branchement
au gaz.
Il est conseillé de les remplacer lorsqu’ils présentent la moindre déformation ou
imperfection.
✓
Faire attention que, dans le cas où l’on utilise des tubes métalliques flexibles,
ceux-ci ne sont pas au contact de parties mobiles ou écrasés.
✓
Le branchement avec des tubes métalliques rigides ne doit pas provoquer de
sollicitations à la rampe de la table de cuisson.
✓
Les tubes souples doivent pouvoir être inspectés sur toute leur longueur et
remplacés avant la date limite d’utilisation (marquée sur le tuyau) et avoir une
longueur maximale de 2 m.
✓
Après le branchement, vérifier l’étanchéité des raccords à l’aide d’une solution
savonneuse, jamais avec une flamme.
1/2" G
conical
Fig. 7.1b
F
C
A
1/2” G
G
F
