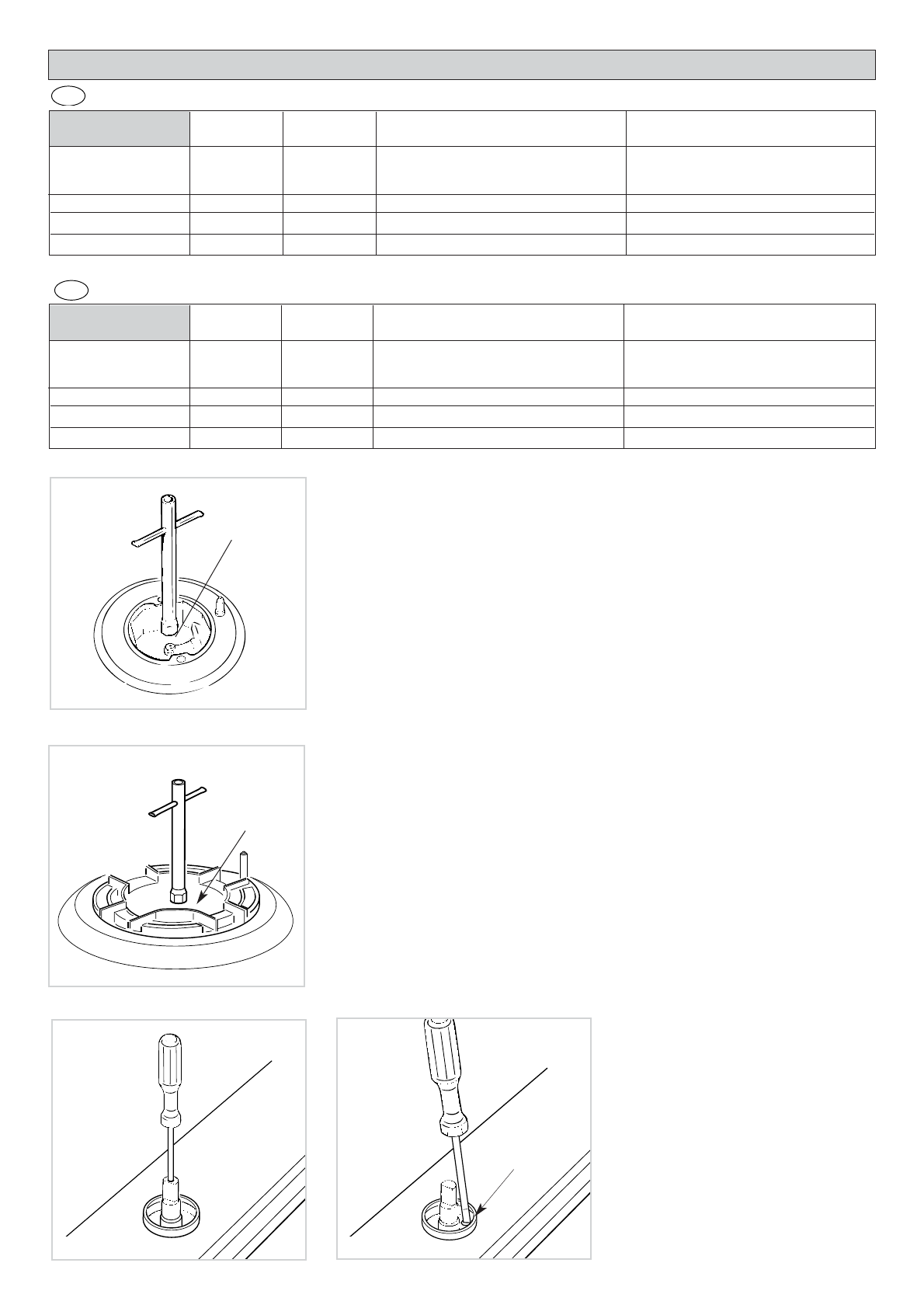

VERVANGING SPROEIERS VAN DE BRANDERS
Ga als volgt te werk om de sproeiers te vervangen:
✓
Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknoppen
en de eventueel aanwezige ontstekingsknop los en verwijder ook deze.
✓
Vervang m.b.v. een pijpsleutel de sproeiers “J” (afb. 7.3 - 7.4) door nieuwe die
geschikt zijn voor het type gas dat gebruikt wordt.
AFSTELLING VAN HET MINIMUM VAN DE GASBRANDERS
Bij de overgang van de ene gassoort naar de andere moet ook het minimumdebiet van
de kraan gecorrigeerd worden, en moet de brander ook aan blijven bij een plotselinge
overgang van de maximum- naar de minimumstand.
De vlam wordt als volgt afgesteld:
– Steek de brander aan.
– Draai de kraan in de “minimum”-stand
– Verwijder de knop
Voor kranen met een stelschroef binnenin de staaf
(afb. 7.5):
– draai met een schroevendraaier met max. diam. 3 mm aan de schroef binnenin het
staafje van de kraan, totdat de juiste instelling verkregen wordt.
Voor kranen met een stelschroef op het kraanlichaam
(afb. 7.6):
✓
draai de schroef “A” met een schroevendraaier, totdat de juiste instelling verkregen
wordt.
Voor het gas G30/G31 moet de stelschroef geheel worden aangedraaid
DE GASKRANEN SMEREN
Als een gaskraan stroef draait moet deze
worden gedemonteerd, schoongemaakt
met benzine en ingesmeerd met speciaal
warmtebestendig vet.
Deze ingreep moet door een bevoegd
vakman worden gedaan.
afb. 7.6
A
afb. 7.5
afb. 7.4
J
TABEL VAN DE SPROEIERS
afb. 7.3
J
Cat:
II
2E+3+
Halfsnel (SR)
1,75
0,45
65
97
Snel (R
3,00
0,75
85
115
Superbrander
3,50
1,50
95
135
G30/G31
28-30/37 mbar
G20/G25
20/25 mbar
[Hs - kW]
[Hs - kW]
Ø spuitstuk
[1/100 mm]
Ø spuitstuk
[1/100 mm]
Min.
debiet
Max.
debiet
BRANDERS
BE
Cat:
II
2L 3B/P
Halfsnel (SR)
1,75
0,45
65
94
Snel (R
3,00
0,75
85
121
Superbrander
3,50
1,50
95
138
G30/G31
30/30 mbar
G25
25 mbar
[Hs - kW]
[Hs - kW]
Ø spuitstuk
[1/100 mm]
Ø spuitstuk
[1/100 mm]
Min.
debiet
Max.
debiet
BRANDERS
NL
