54

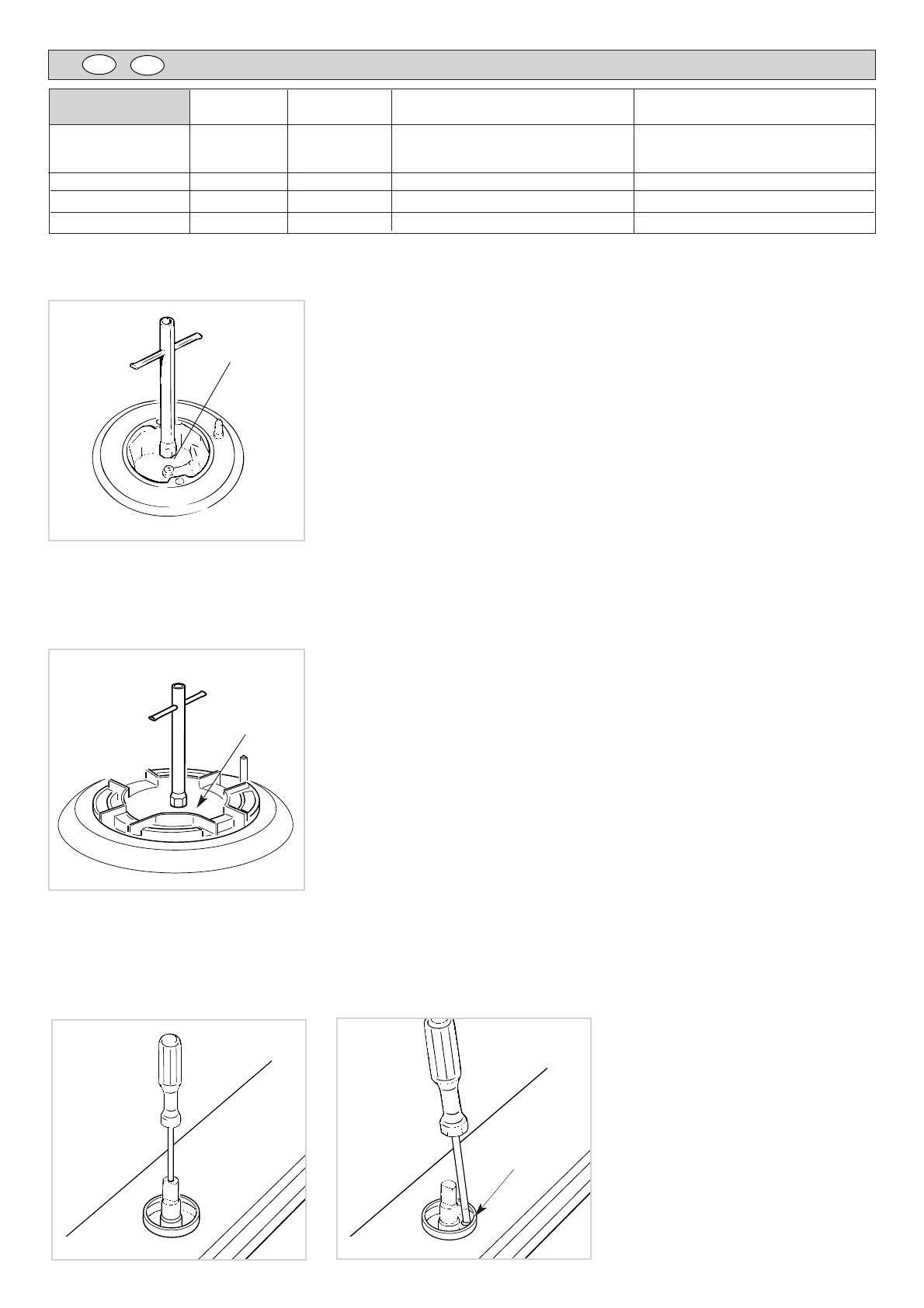

OPERATIONS A EFFECTUER POUR SUBSTITUER LES INJECTEURS
Pour le remplacement des injecteurs, il faut procéder de la façon suivante:
– Enlever les grilles et les brûleurs
– Avec une clé tube de 7 dévisser les injecteurs “J” (Fig. 7.3 - 7.4) et les substituer
par ceux qui sont appropriés au gaz à utiliser.
Les brûlers sont conçus de manière à ne pas exiger de réglage de l’air primaire.
REGLAGE DU MINIMUM DES BRULEURS A GAZ
En passant d’un type de gaz à un autre, il faut veiller à ce que le débit réduit soit cor-
rect.
Une flamme correcte au débit réduit, doit être d’environ 4 mm; le passage brusque du
maximum au ralenti ne peut jamais causer I’extinction de la flamme.
Le réglage de la flamme s’effectue comme suit:
– Allumer le brûleur
– Porter la manette en position “minimum”
– Enlever la manette
Pour les robinets avec vis de réglage à l’intérieur de l’axe
(fig. 7.5):
✓
Tourner la vis à l’intérieur de l’axe du robinet jusqu’au réglage correct à l’aide d’un
tournevis de 3 mm max. de diamètre.
Pour les robinets avec vis de réglage sur le corps
(fig. 7.6):
✓
Tourner la vis “A” jusqu’au réglage correct à l’aide d’un tournevis.
Pour le gaz G30/G31, visser complètement la vis de réglage
LUBRIFICATION DES
ROBINETS DE GAZ
Si un robinet de gaz montre une certaine
résistance quand on veut le tourner, il
f a u t l e re m p l a c e r p a r u n t e c h n i c i e n
qualifié.
Fig. 7.6
A
Fig. 7.5
Fig. 7.4
J
Fig. 7.3
J
ADAPTATION AUX DIFFERENTS TYPES DE GAZ
Au cas où l’on utilise un gaz différent de celui indiqué sur la plaque signalétique, il faut adap-
ter la table de cuisson à cette nouvelle fonction.
Chaque table de cuisson est dotée d’une série d’injecteurs pour les différents types
de gaz.
Au cas où ils ne sont pas fournis, on peut les trouver auprès des Services Après-
Vente.
Choisir les injecteurs suivant le tableau injecteurs ci-après. Le diamètre des injecteurs,
exprimé en centièmes de millimètre, est gravé sur le corps de chacun d’eux.
TABLEAUX DES INJECTEURS
Cat:
II
2E+3+
Semi-rapide (SR)
1,75
0,45
65
97
Rapide (R)
3,00
0,75
85
115
Triple couronne (TC)
3,50
1,50
95
135
G30/G31
28-30/37 mbar
G20/G25
20/25 mbar
[Hs - kW]
[Hs - kW]
Ø injecteur
[1/100 mm]
Ø injecteur
[1/100 mm]
Débit
reduit
Débit
nominal
BURNERS
FR
BE
