74

REPARACIONES

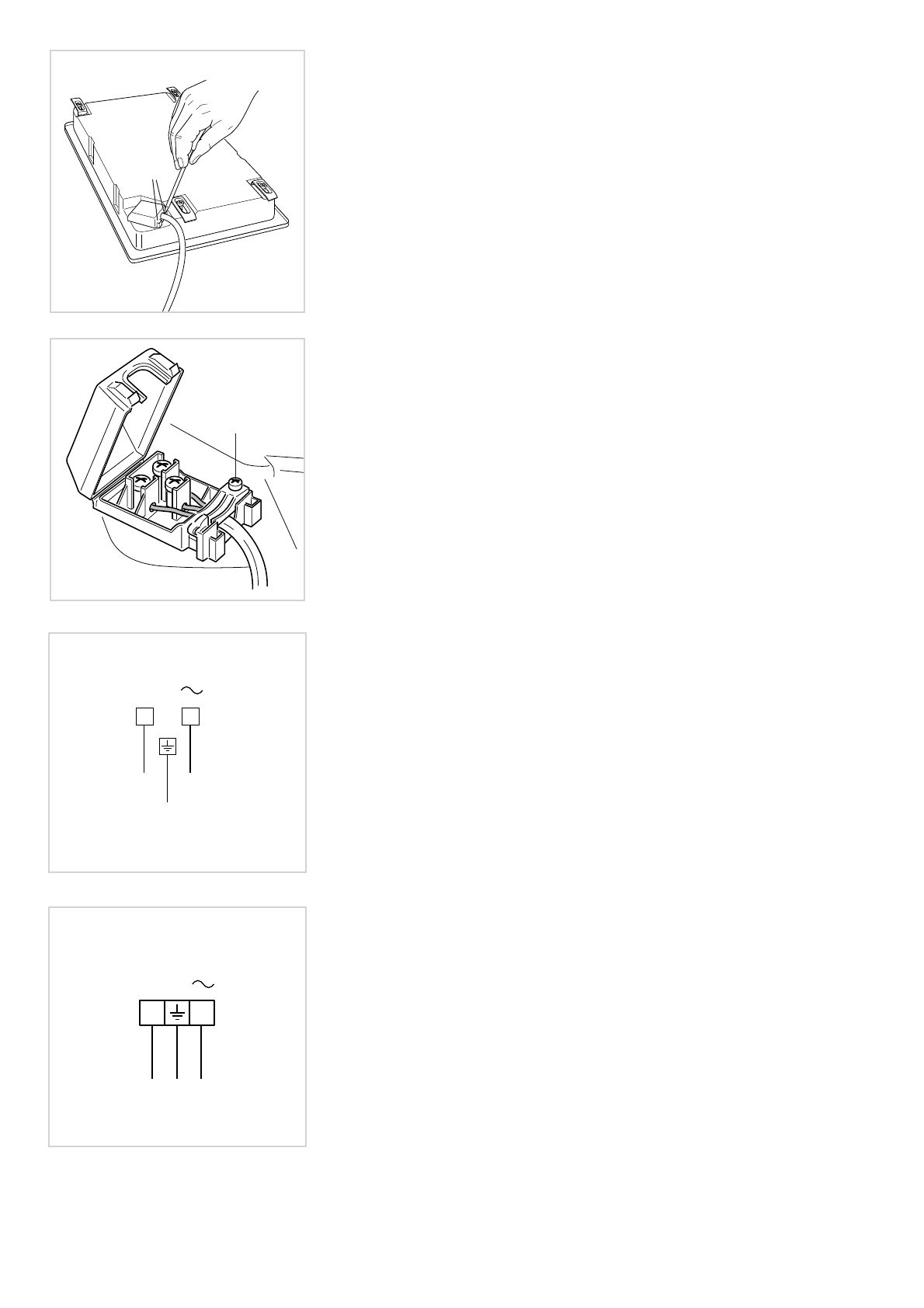

Cambio del cable de alimentación

(modelos con placas eléctricas y vitroceramica)

Dé vuelta a la placa y desenganche la placa del bloque de terminales insertando un
destornillador en los dos enganches “A” (fig. 8.1).
Abra el fijacables desenroscando el tornillo “F” (fig. 8.2), desenrosque los tornillos
de los bornes y saque el cable.
El nuevo cable de alimentación, de tipo y sección adecuados hay que conectarlo al
bloque de terminales como se indica en los esquemas expuestos abajo 8.3.

Cambio del cable de alimentación (modelos de gas)

- El cable de alimentación debe ser sustituido con un cable del mismo tipo del montado

en el aparato.

-  El cable eléctrico debe estar conectado con la regleta de bornes de acuerdo con el

esquema expuesto en la fig. 8.4.

A

Fig. 8.1

F

Fig. 8.2

230 V

PE

N

L

1

(L  )

2

Fig. 8.3

SECCION DE LOS CABLES DE ALIMENTACION

PLANO DE COCCIÓN FUEGOS A GAS

tipo “H05V2V2-F” Resistentes a la temperatura de 90°C

230 V~

3 x 0,75 mm

2

PLANO DE COCCIÓN CON PLACAS ELÉCTRICAS

El diámetro externo del cable de alimentación no debe superar los 9 mm.

tipo “H05RR-F”

230 V~

3 x 1,50 mm

2

PLANO DE COCCIÓN VITROCERAMICA

El diámetro externo del cable de alimentación no debe superar los 9 mm.

tipo “H05RR-F”

230 V~

3 x 1,50 mm

2

230 V

L

N

Fig. 8.4

La casa constructora no responde  por los posiles errores de impresion o de transcripción, contenidos en el presente manual.
Se reserva el derecho, sin comprometer las características  esenciales de funcionalidad y seguridad, de aportar a sus propios prodúctos, en cualquier momento y sin prea-
viso, eventuales modificaciones  oportunas para cualquier exigencia de carácter constructivo o comercial.
