20

RIPARAZIONI

Sostituzione del cavo di alimentazione

(per modelli 2 piastre elettriche e

vetroceramica)

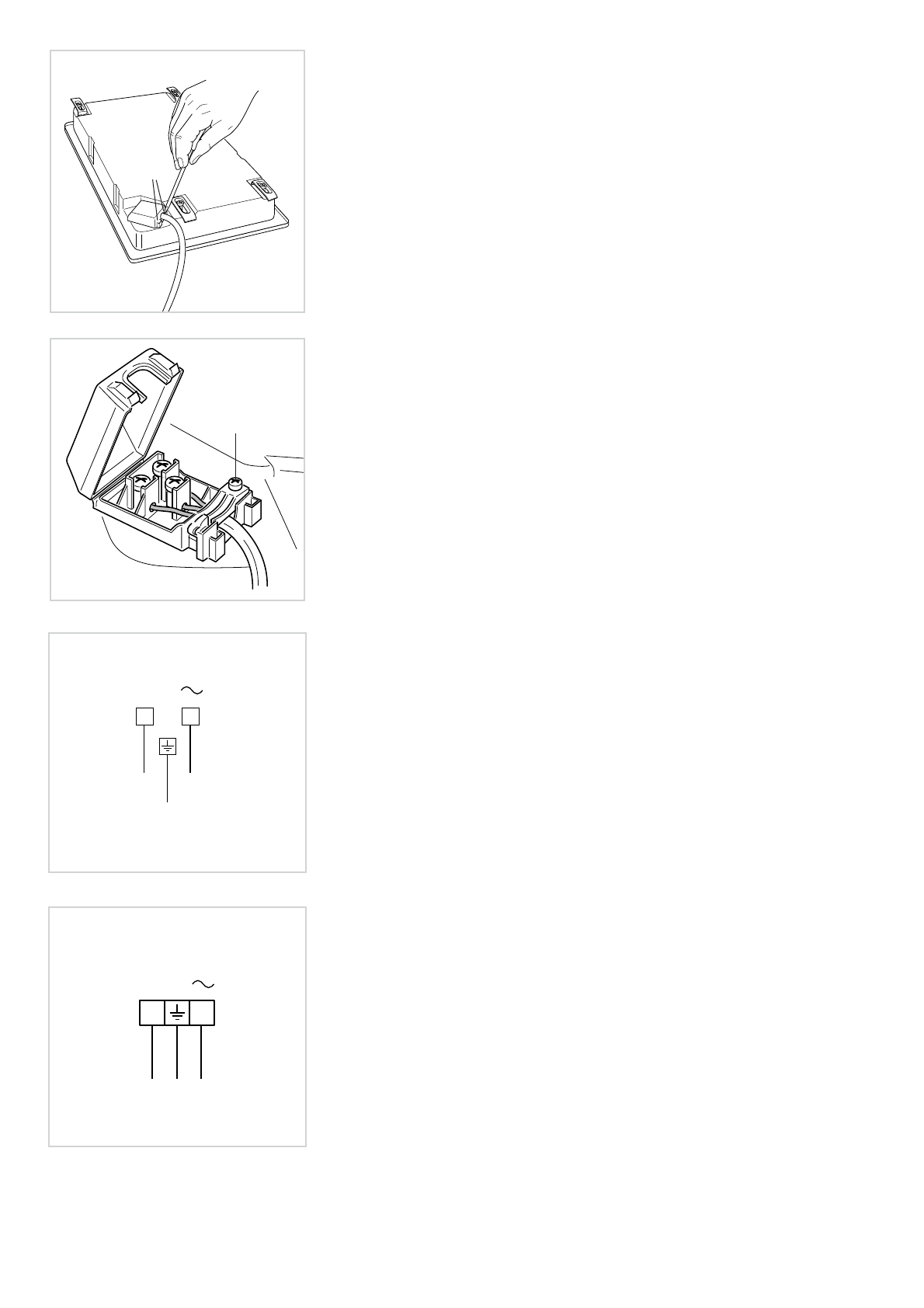

Rovesciare il piano e sganciare il coperchio della morsettiera inserendo un cacciavite
nei due agganci “A” (fig. 8.1).

Aprire il fissacavo svitando la vite “F” (fig. 8.2), svitare le viti dei morsetti e togliere il
cavo.

Il nuovo cavo di alimentazione, di tipo e sezione adeguate, va allacciato alla morsettie-
ra secondo lo schema fig. 8.3.

Sostituzione del cavo di alimentazione

(per modelli a gas)

- Il cavo di alimentazione deve essere sostituito con cavo dello stesso tipo di quello

montato sull’apparecchio.

- Il cavo deve essere connesso alla morsettiera secondo lo schema di fig. 8.4.

A

Fig. 8.1

F

Fig. 8.2

230 V

PE

N

L

1

(L  )

2

Fig. 8.3

SEZIONE DEI CAVI DI ALIMENTAZIONE

PIANI COTTURA GAS

tipo “H05V2V2-F”  resistenti alla temperatura di 90°C

230 V~

3 x 0,75 mm

2

PIANO COTTURA PIASTRE ELETTRICHE

Il diametro esterno del cavo di alimentazione non deve superare i 9 mm

tipo “H05RR-F”

230 V~

3 x 1,50 mm

2

PIANO COTTURA VETROCERAMICA

Il diametro esterno del cavo di alimentazione non deve superare i 9 mm

tipo “H05RR-F”

230 V~

3 x 1,50 mm

2

230 V

L

N

Fig. 8.4
