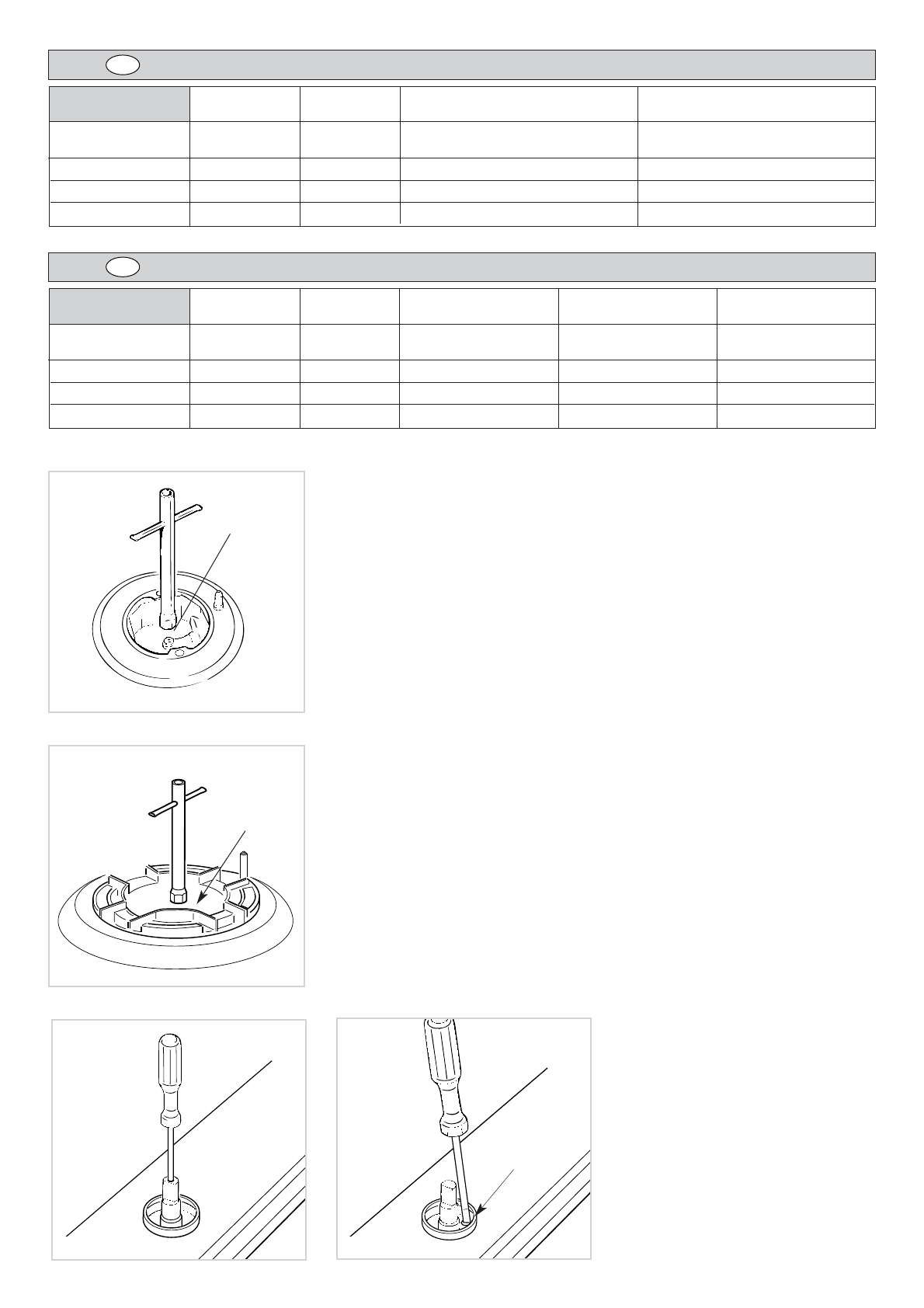

OPERAZIONI DA ESEGUIRE PER LA SOSTITUZIONE DEGLI
INIETTORI
- Togliere le griglie e i bruciatori
- Con una chiave da 7, svitare e sostituire gli ugelli “J” (Fig. 7.3 - 7.4) con quelli idonei
per il gas da utilizzare.
I bruciatori sono concepiti in modo da non richiedere la regolazione dell’aria pri-
maria.
REGOLAZIONE DEL MINIMO DEI BRUCIATORI A GAS
Nel passaggio da un tipo di gas ad un altro, anche la portata minima del rubinetto deve
essere corretta, considerando che in questa posizione la fiamma deve avere una lun-
ghezza di circa 4 mm e deve rimanere accesa anche con un brusco passaggio dalla
posizione di massimo a quella di minimo.
La regolazione della fiamma si effettua nel seguente modo:
– Accendere il bruciatore.
– Ruotare il rubinetto nella posizione “minimo”
– Togliere la manopola
Per i rubinetti con vite di regolazione all’interno dell’asta
(fig. 7.5):
– Con un cacciavite di diametro max. 3 mm ruotare la vite all’interno dell’asta del rubi-
netto fino alla corretta regolazione.
Per i rubinetti con vite di regolazione sul corpo
(fig. 7.6):
– Con un cacciavite ruotare la vite “A” fino alla corretta regolazione.
Per il gas G30/G31 avvitare completamente la vite di regolazione.
LUBRIFICAZIONE DEI
RUBINETTI GAS
Nel caso che un rubinetto gas presentas-
se una resistenza alla rotazione, è neces-
sario farlo sostituire da personale qualifi-
cato.
Fig. 7.6
A
Fig. 7.5
Fig. 7.4
J
TABELLA INIETTORI -
Piani con valvolatura
Cat:
III
1a
2H3+
Semirapido (SR)
1,75
0,45
65
97
190
Rapido (R)
3,00
0,75
85
115
300
Tripla corona
3,50
1,50
95
135
340
G30/G31
28-30/37 mbar
G110
8 mbar
G20
20 mbar
[Hs - kW]
[Hs - kW]
Ø iniettore
[1/100 mm]
Ø iniettore
[1/100 mm]
Ø iniettore
[1/100 mm]
PORTATA
MIN
PORTATA
MAX
BRUCIATORI
I T
TABELLA INIETTORI -
Piani senza valvolatura
Cat:
II
2H3+
Semirapido (SR)
1,75
0,45
65
97
Rapido (R)
3,00
0,75
85
115
Tripla corona
3,50
1,50
95
135
G30/G31
28-30/37 mbar
G20
20 mbar
[Hs - kW]
[Hs - kW]
Ø iniettore
[1/100 mm]
Ø iniettore
[1/100 mm]
PORTATA
MIN
PORTATA
MAX
BRUCIATORI
I T
Fig. 7.3
J
