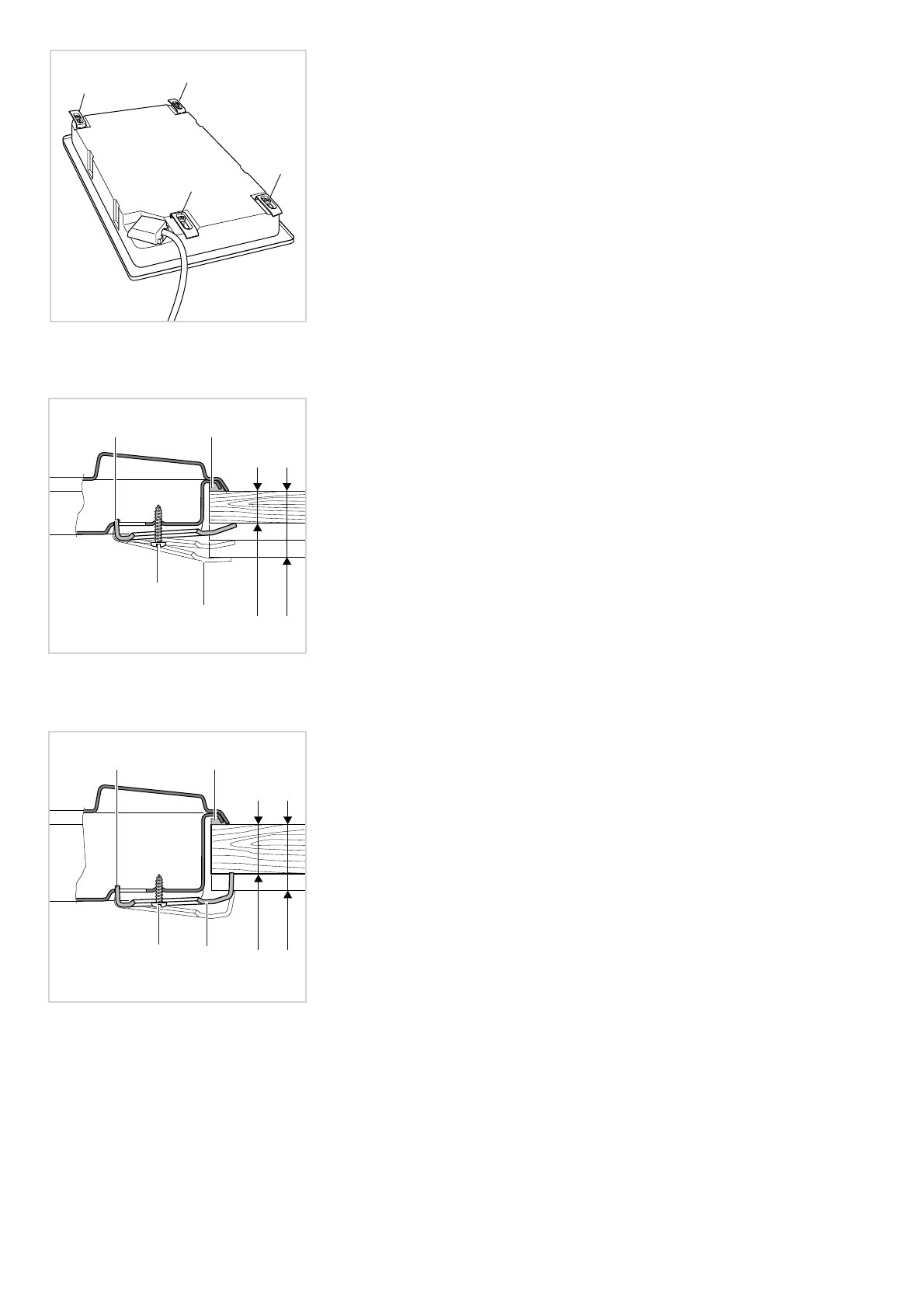

FIXAÇÃO DO FOGÃO
Ambos os aparelhos são fornecidos com uma série de placas de fixação e parafusos
que servem para os fixar em móveis de cozinha que possuam tampos de espessura
compreendida entre 2-3 e 4 cm figs. 6.11 (fogão com 2 chapas eléctricas) e 6.12
(fogão vidro cerâmico).
✓
Corte o móvel.
✓
Coloque a guarnição de vedação “D” sobre o móvel, estendendo-a ao longo do perí-
metro da abertura feita anteriormente, tendo o cuidado de sobrepor as bordas de
união.
✓
Coloque o aparelho com a base para cima e monte as placas de fixação “A” (fig.
6.10) nas sedes específicas, apertando apenas ligeiramente os parafusos “B”.
Preste atenção para montar as placas de fixação correctamente, conforme as figu-
ras 6.11 - 6.12. Rode as placas de fixação, colocando-as de modo a não impedirem
a introdução do aparelho na abertura.
✓
Introduza o aparelho na abertura do móvel e coloque-o na posição correcta.
✓
Disponha as placas de fixação “A” de maneira a fazer com que o dente “C” das refe-
ridas placas entre no orifício próprio.
✓
Aperte agora bem os parafusos “B” até fixar completamente o aparelho.
✓
Com uma ferramenta própria, bem afiada, apare a parte saliente, em excesso, da
guarnição de vedação “D”.
20
mm min.
40
mm max.
B
D
A
C
30
mm min.
40
mm max.
B
D
A
C
Fig. 6.11
Fig. 6.12
A
A
A
A
Fig. 6.10
