LUE OPAS HUOLELLISESTI, JOTTA SAAT LIEDESTÄSI PARHAAN MAHDOLLISEN HYÖDYN.
Suosittelemme, että säilytät asennus- ja käyttöoppaan myöhempää tarvetta varten ja merkitset ennen lieden asentamista sen sarjanumeron
alla olevaan ruutuun siltä varalta, että tarvitset huollon apua.

Parannamme jatkuvasti tuotteidemme laatua ja saatamme tehdä kodinkoneisiin uusimpien teknisten parannusten mukaisia muutoksia.

Tämä tuote täyttää Direktiivien 73/23/EEC ja 89/336/EEC (korvattu direktiiveillä 2006/95/EC ja 2004/108/EC) mukaiset määräykset
ja myöhemmät muutokset.

  1. YLEISIÄ TURVAOHJEITA

  3. ASENNUS KALUSTEISIIN

Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen
vieressä olevien kalusteiden on oltava kuumuuden kestäviä.
Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta kestävällä
liimalla.

Asennus ( fig. B / D ):

• Lieden mukana tulee vedenpitävä tiiviste.

Ennen asennusta:

- Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin.

Varmista, että keraaminen taso on suojattu.

- Asenna tiiviste lieden ympärille.
- Varmista, että se on kunnolla paikoillaan, jottei mitään pääse

valumaan kalusteiden sisään.

• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.
• Jos liettä asennettaessa lieden alempi puoli on yhteydessä

alueeseen, johon voi ylettyä käsittelyn tai puhdistuksen aikana,
asenna 1 cm:n kokoinen kappale lieden perustan alle, jotta et
aiheuttaisi sille vahinkoa..

Kodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen käyttäjälle.
Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten määräysten
mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen
toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia.

2. ASENNUS

"Asennuksen on oltava tavanomaisten direktiivien mukainen."
Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta
sopimattomasta käytöstä.

Varoitus:

• Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite,

ylivirtasuojan asetus, maadoituskytkennän johtavuus ja sulakkeen
sopivuus.

• Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai

moninapaista kytkintä.

Jos liedessä on pistoke, se on asennettava niin, että siihen
tarvittaessa päästään käsiksi.

• Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä

virtalähteen että lieden päässä.

• Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat

m a a d o i t t a m a t t o m a n   l a i t t e e n   k ä y t ö s t ä   t a i   h u o n o s t a
maadoituskontaktista.

• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava

yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.

  4. SÄHKÖLIITÄNTÄ

Liesi asennetaan verkkojohdolla, joka mahdollistaa liitännän
ainoastaan 220–240 voltin sähköliitäntään.

 Pistorasiaan kytkettäessä sopiva sulake valitaan oheisen
 taulukon perusteella.

Liesi on kuitenkin mahdollista kytkeä myös seuraavanlaisiin
virtalähteisiin:

. Kolmivaihevirta 220–240 V3~

. Kolmivaihevirta 380–415 V2N~

SHUNT

  Noudata seuraavia ohjeita, kun teet uuden liitännän:

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on

suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen
sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan
takaamiseksi.

• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta

lasia.

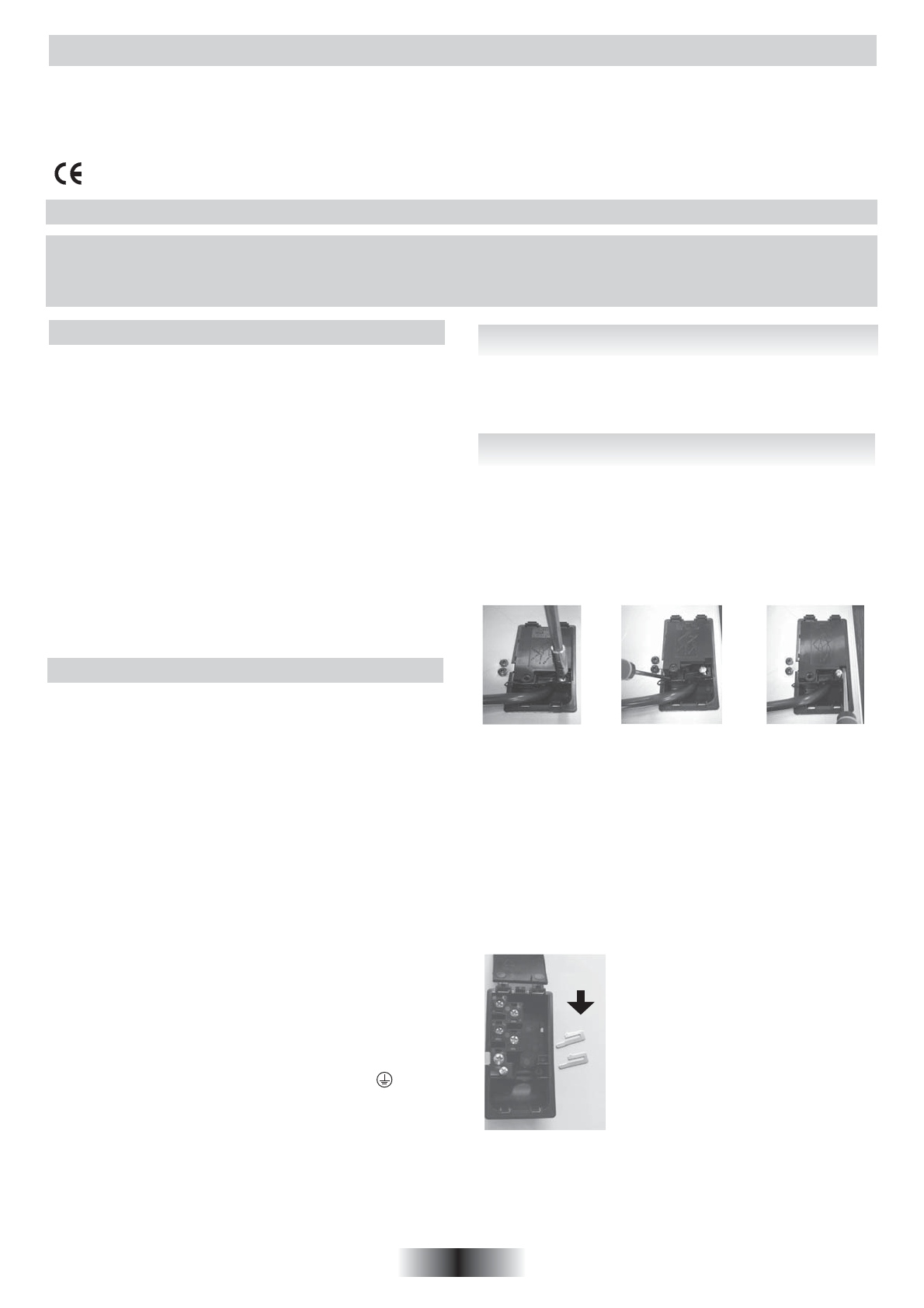

• Avaa kansi seuraavaa järjestystä noudattaen:

1

2

3

• Ruuvaa auki johdon kiinnitin "1".
• Etsi sivuilla olevat kaksi tappia.
• Pane tasapäisen ruuvitaltan pää "2"- ja "3"-tapin päälle, paina

sisään ja purista.

• Irrota kansi.

Virtajohdon vapauttaminen.

• Poista ruuvit, jotka pitelevät sivuvirtavastuksen kiinnityslevyt ja

virtajohdon johtimet sisältävää riviliitintä.

• Vedä virtajohto ulos.

Uuden liitännän tekeminen:

•   Va l i t s e   v i r t a j o h t o   t a u l u k o n   s u o s i t u s t e n   p e r u s t e e l l a .
• Pujota virtajohto kiinnittimeen.
• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta.

Ota huomioon suositeltu johdon pituus
r i v i l i i t t i m e e n   k i i n n i t t ä m i s t ä   v a r t e n .

• Kiinnitä johdin kaavion osoittamalla tavalla

asennustavan mukaan ja ensimmäisessä
vaiheessa talteen otettujen
sivuvirtavastuksen kiinnityslevyjen avulla.

• Kiinnitä kansi.
• Ruuvaa johdon kiinnittimet paikoilleen.

HUOMAUTUS:

 Varmista, että kytkentäriman ruuvit ovat tiukasti

  kiinni.

67 FI

HUOMAA

J o s   v i r ta j o h t o   o n   v a i h d e t ta v a ,   y h d i s t ä   j o h t o   s e u r a a v i e n
värien/koodien mukaisesti:

SININEN

- NOLLAJOHTO (N)

RUSKEA

- JÄNNITEJOHTO (L)

KELTA/VIHREÄ

- MAADOITUSJOHTO (   )
