  3. INBYGGNAD

Både utrymmet i vilket spishällen installeras, och dess omgivning,
måste vara tillverkade av värmebeständiga material. Alla
dekorlaminat ska dessutom vara limmade med värmebeständigt
lim.

Installation (fig. B / D):

• En vattentät tätning medföljer hällen.

Före montering:

- vänd hällen upp och ner med glasytan nedåt.

Var noga med att skydda glaset mot skador.

- montera tätningen runt hällen.
- kontrollera att den sitter korrekt, så att inte läckage uppstår in i

underskåpet.

• Spisen ska monteras minst 5 cm från alla vertikala ytor.
• Om den undre delen av hällen vid monteringen ligger nära ett
område som normal rengörs vid städning, montera en avskiljning
1 cm under hällens undre del för att undvika att bränna dig eller
andra skador.

Att installera en hushållsapparat kan vara komplicerat, och om det inte görs korrekt föreligger risk för allvarliga
personskadorDärför bör du låta en fackman utföra installationen enligt gällande tekniska regler och föreskrifter. Om detta
råd ignoreras, och installationen inte utförs av en fackman, avsäger sig tillverkaren allt ansvar för eventuella tekniska fel på
produkten, oavsett om dessa resulterar i skador på egendom eller personskada.

2. INSTALLATION

"Installationen måste överensstämma med standardföreskrifterna."
Tillverkaren avsäger sig allt ansvar för de skador som kan uppstå
vid olämplig eller felaktig användning.

VARNING:
• Kontrollera före all elektrisk användning att elspänningen

som visas på elmätaren är korrekt, att jordfelsbrytarens
inställningar är korrekta, att installationens jordanslutning
ä r   o b r u t e n   o c h   a t t   e n h e t e n   ä r   k o r r e k t   a v s ä k r a d

• Den elektriska anslutningen vid installationen bör göras till ett

jordat uttag eller en flerpolig frånskiljare.

Om apparaten har ett eluttag måste den installeras så att det
går att komma åt uttaget.

• Elförsörjningens gula och gröna ledning ska anslutas till både

hällens och elnätets jordanslutningar.

• Tillverkaren kan inte hållas ansvarig för olycksfall orsakade av

att apparaten är ojordad eller har bruten jordförbindelse.

• Eventuella frågor om elkabeln ställs till en fackman eller

återförsäljaren.

4. ELEKTRISK ANSLUTNING

LÄS ANVISNINGARNA NOGGRANT SÅ ATT DU KAN ANVÄNDA DIN HÄLL PÅ BÄSTA SÄTT.
Vi rekommenderar att du förvarar installations- och bruksanvisningarna för senare referens. Innan du använder hällen första gången
bör du anteckna serienumret nedan, om du skulle behöva underhåll eller reservdelar.

Vi strävar ständigt efter att förbättra vår produktkvalitet och modifierar därför våra produkter i takt med de senaste tekniska landvinningarna.

Denna produkt uppfyller bestämmelserna i Direktiver 73/23/EEC och 89/336/EEC (ersatts med direktiver 2006/95/EC och

2004/108/EC) och senare ändringar.

  1. ALLMÄNNA VARNINGAR

SHUNT

Hällen har en elanslutningskabel som kan anslutas till ett uttag
m e d   2 2 0 - 2 4 0   V   m e l l a n   f a s e r   e l l e r   m e l l a n   f a s   o c h   n o l l a .

• Anslut den till ett uttag. Välj rätt säkring enligt tabellen.
Hällen kan emellertid anslutas till:
. Trefas 220-240 V3~
. Trefas 380-415 V2N~

F ö l j   n e d a n s t å e n d e   i n s t r u k t i o n e r   f ö r   a n s l u t a   a p p a r a t e n .
• Innan du ansluter hällen, kontrollera att den är avsäkrad med
rätt typ av säkring, se tabellen, och att den har lämpliga kablar
som har kapacitet att spänningsmata den.
• Vänd på hällen, placera glassidan mot arbetsbänken och var
noga med att skydda glaset.

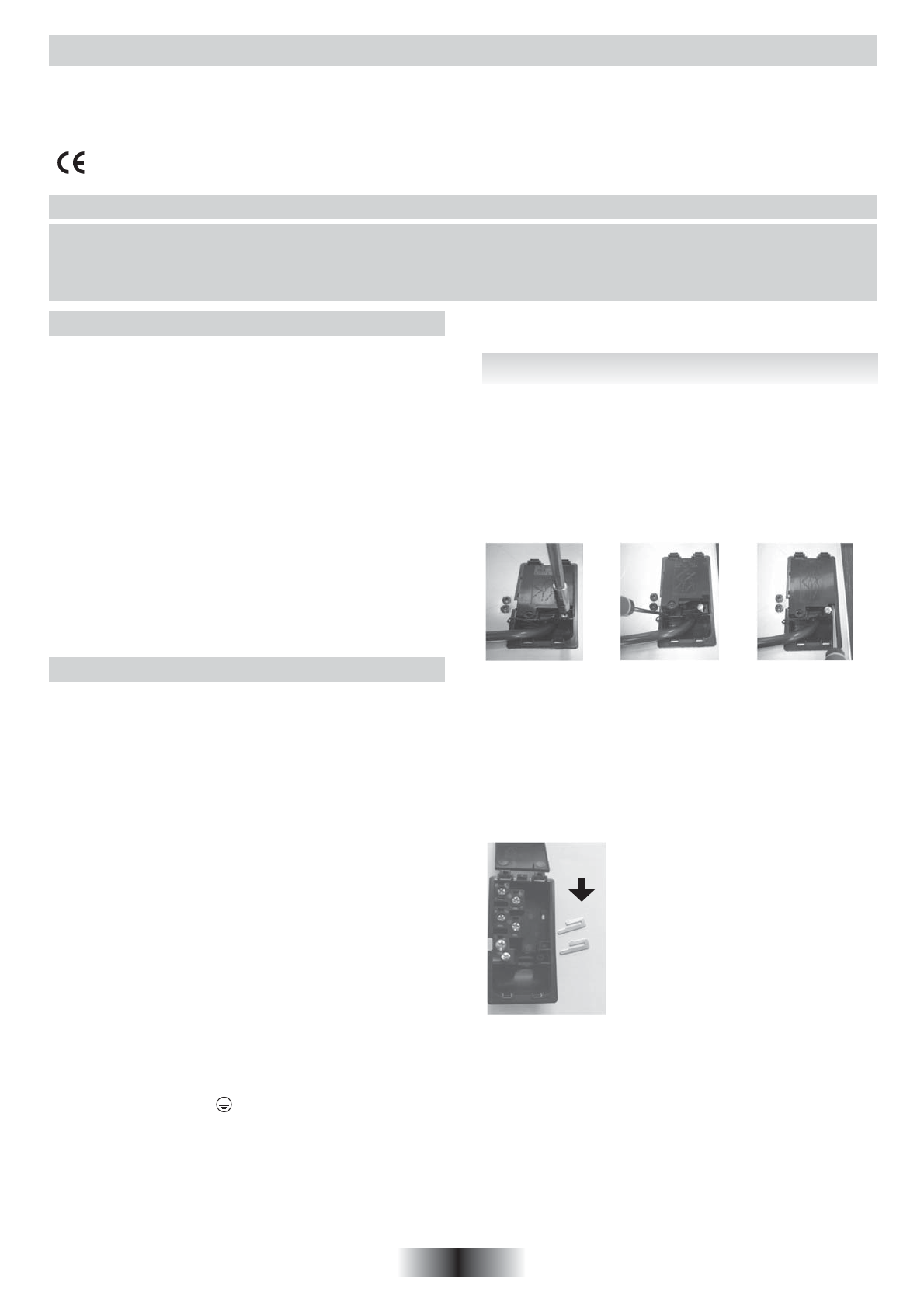

• Öppna locket i följande ordning:

 1                                  2                                 3

• skruva loss kabelklämman "1"
• leta reda på de båda flikarna på sidorna
• placera en spårskruvmejsels blad framför varje flik "2" och "3",
skjut in och tryck på
• ta bort locket.
Lossa elsladden.
• ta bort skruvarna som fäster anslutningsplinten, där du hittar
matningsslangens shuntar och ledare
• koppla ifrån matningssladden.

• Åtgärder som ska utföras för att skapa en ny anslutning:

- Välj elsladd enligt rekommendationerna i
tabellen.
-   P l a c e r a   e l s l a d d e n   i   k a b e l k l ä m m a n .
-   S k a l a   a v   1 0   m m   i s o l e r i n g   i
matningssladdens ändar, observera hur
lång sladden måste vara för att anslutas till
anslutningsplinten.
- Fäst ledaren enligt uppställningen i enlighet
m e d   i n s t a l l a t i o n e n   o c h   m e d   h j ä l p   a v
shuntarna som du har tagit fram i den första
åtgärden.
- Fäst locket.
- Skruva i kabelklämman.

OBS! Se till att kopplingspanelens skruvar är ordentligt åtdragna.

62 SE

OBS!

Om du måste byta ut strömsladden ansluter du i enlighet med
följande färger/koder:

BLÅ

- NEUTRAL (N)

BRUN

- STRÖMFÖRANDE (L)

GULGRÖN

- JORD (

)
