Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen.
Eine nicht fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers
gefährden.
Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen
Regeln der Kunst und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden
Empfehlung die Installation selber vornehmen, lehnt der Fabrikant jede Verantwortung für technische Defekte am Gerät oder
für eventuell resultierende Schäden an Personen oder Sachen ab.

2. INSTALLATION

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut
werden soll, so wie die Wände der angrenzenden Möbel, aus
h i t z e b e s t ä n d i g e m   M a t e r i a l   b e s t e h e n .   I n s b e s o n d e r e
bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe
hitzebeständig sein, um Verformungen und Entleimungen zu
vermeiden.

Installation (fig. B / D):

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.

Gehen Sie wie folgt vor:

- Drehen Sie das Gerät mit dem Glas nach unten um.

Schützen

Sie dabei die Glasoberfläche.

- K l e b e n   S i e   d e n   D i c h t u n g s s t r e i f e n   r u n d   u m   d a s   G e r ä t .
- Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,

um das Durchsickerm von Feuchtigkeit in das untenstehende
Möbel zu verhindern

• Der Abstand des Gerätes zu den angrenzenden Wänden muß

mindestens 5 cm betragen.

• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes

ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des
Gerätegehäuses eine Zwischenplatte eingebaut werden, um das
R i s i k o   e i n e r   Ve r b r e n n u n g   b z w.   e i n e r   B e s c h ä d i g u n g
auszuschließen. Diese muß einen Abstand von mindestens
1 cm vom Geräteboden haben.

 3. EINBAU

 1. SICHERHEITSHINWEISE - EINIGE EMPFEHLUNGEN

LESEN SIE DIE BEDIEUNGSANLEITUNG SORGFÄLTIG DURCH, UM DEN GRÖßTMÖGLICHEN NUTZEN AUS IHREM
GERÄT ZU ZIEHEN. Wir empfehlen Ihnen, die Installations- und Bedienungsanleitung für eine spätere Nutzung aufzubewahren. Notieren
Sie auf diesem Heft VOR DER INSTALLATION die Seriennummer des Gerätes, die bei einem eventuellen späteren Einsatz des
Kundendienstes nötig ist.

Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich der Fabrikant leichte
Änderungen in Verbindung mit technischen Innovationen vor.

SHUNT

Das Kochfeld ist mit einer Leitungsschnur versehen, die es ihm
ermöglicht, nur an eine Stromversorgung mit einer Spannung von
220-240 V zwischen den Phasen oder zwischen Phase und
Nullleiter angeschlossen zu sein.

• Schließen Sie das Gerät an eine Steckdose an; die richtige
  Sicherung entnehmen Sie der Tabelle.

Es ist jedenfalls möglich, das Kochfeld wie folgt anzuschließen:

- Drehstrom

220-240 V3~

- Drehstrom

380-415 V2N~

Um eine neue Verbindung herzustellen, beachten Sie bitte folgende
Anweisungen:

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass

das Gerät durch eine angemessene Sicherung geschützt - siehe
hierzu die umseitige Tabelle - und mit Kabeln mit zu einer
normalen Versorgung ausreichendem Querschnitt ausgestattet ist.

• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf

der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des
Glases zu sorgen ist.

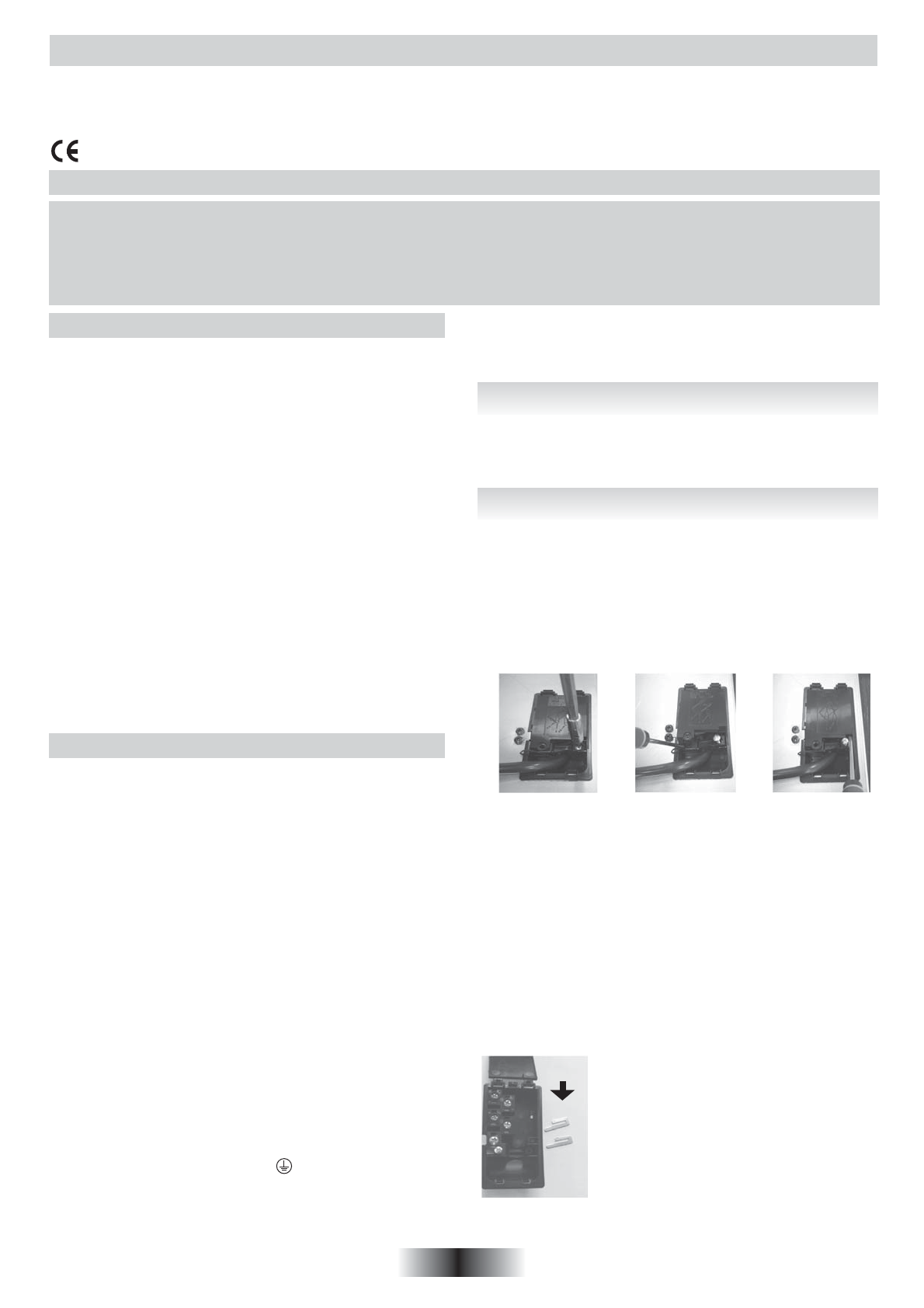

• Klappen Sie den Deckel unter Beachtung der nachstehenden

Reihenfolge auf:

    1

2

      3

• Lösen Sie die Kabelschellen "1",
• Finden Sie die zwei Stifte, die an den Seiten angebracht sind;
• Legen Sie das Blatt eines Schraubenziehers vor je einen Stift

" 2 "   -   " 3 " ,   l e g e n   S i e   e s   h i n e i n   u n d   d r ü c k e n   S i e   e i n ;

• Nehmen Sie den Deckel ab.

• Um das Netzkabel entfernen zu können

• ziehen Sie das Netzkabel heraus.Um das Netzkabel entfernen
zu können
• Drehen Sie die Schrauben heraus, welche die Einheit mit den

Shunt-Schienen und den Leitern des Netzkabels halten;

• ziehen Sie das Netzkabel heraus.

• Schritte zur Herstellung einer neuen Verbindung

- Wählen Sie das Netzkabel gemäß den Anweisungen in der

umseitigen Tabelle.

- Führen Sie das Netzkabel durch die Kabelschelle hindurch;
- Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm

ab; dabei berücksichtigen Sie die erforderliche
Länge des Netzkabels für den Anschluss an das
Klemmbrett.
- Auf der Grundlage der nachstehenden Tabelle
positionieren Sie die Shunt-Schienen, die Sie
im dem vorherigen Arbeitsschritt aufgehoben
haben, unter Beachtung der entsprechenden
Markierungen auf dem Klemmbrett (die Shunt-
Schienen ermöglichen es, eine Brücke
zwischen zwei Klemmen herzustellen) und
befestigen Sie die Leiter. Überprüfen Sie die

Befestigung an den verschiedenen  Klemmen.
- Schließen Sie den Deckel und schrauben Sie die Kabelschelle

wieder auf.

Achtung:

• Vor dem elektrischen Anschluß überprüfen Sie die auf dem

Zähler angegebene Netzspannung, die Sicherung und die
einwandfreie Erdung der Hausinstallation

• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker

mit Erdung oder mittels einer Vorrichtung zur allpoligen
Unterbrechung.

• Das gelb-grüne Erdungskabel muß an die Klemmleiste des

Gerätes einerseits und der Hausinstallation andererseits
angeschlossen werden.

• Wir lehnen jegliche Verantwortung für Schäden oder deren

Folgen ab, die aus der Benutzung eines nicht oder mangelhaft
geerdeten Gerätes resultieren.

• Alle Eingriffe am Versorgungskabel sind ausschließlich durch

den Werkskundendienst oder durch ähnlich qualifiziertes
Fachpersonal durchzuführen.

  4. HINWEISE

22 DE

ACHTUNG:

Falls das Netzkabel ausgetauscht werden sollte, achten Sie beim
Anschluss der einzelnen Kabel  unbedingt auf die folgende
Farbenbelegung:

BLAU

- NULLLEITER (N)

BRAUN

- PHASE (L)

GELB-GRÜN

- ERDE

 (    )
