13
Ru
ПОДКЛЮЧЕНИЯ
ПО
ДГ
О
Т
ОВК
А
Р
усс
кий

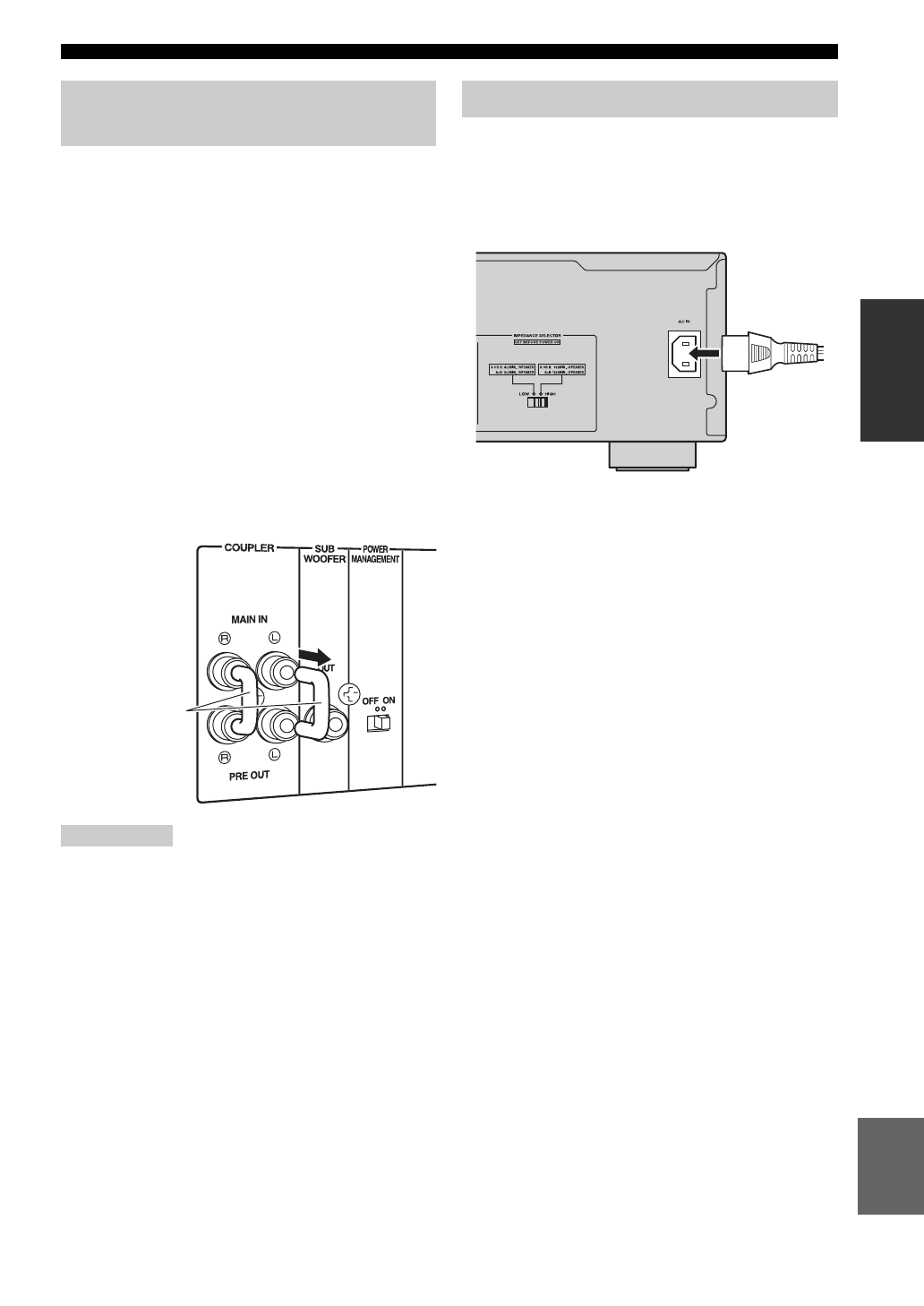

Удалив перемычки из гнезд
PRE OUT/MAIN IN
можно использовать данный аппарат в качестве
управляющего усилителя или усилителя
мощности. Эти гнезда служат для подключения к
данному аппарату системы обработки сигналов,
такой как графический эквалайзер или процессор
объемного звучания. При подключении к этим
гнездам внешнего устройства регулятор
VOLUME
данного аппарата можно использовать для
регулирования общего уровня громкости звука на
выходе.
Для подключения внешнего устройства
необходимо сначала удалить перемычки из гнезд
PRE OUT/MAIN IN
, а затем подключить входные
гнезда этого внешнего устройства к гнездам
PRE
OUT
или его выходные гнезда к гнездам
MAIN IN
.
Дополнительные сведения смотрите в инструкции
по эксплуатации подключаемого внешнего
устройства.
• Если гнезда COUPLER не используются, ни в коем
случае не удаляйте перемычки из этих гнезд. Если их
удалить, этот аппарат не будет воспроизводить звук.
• Перед установкой или удалением перемычек следует
убедиться, что кабель питания аппарата отсоединен.
Подключенный кабель питания может привести к
появлению шумов из динамиков или повреждению
данного аппарата.
• Если этот аппарат используется в качестве усилителя
мощности, подключите выходные гнезда внешнего
управляющего усилителя и т. п. к гнездам MAIN IN
данного аппарата. В таком случае элементы
управления устройства, за исключением гнезд
PHONES и кнопок SPEAKERS A/B, не будут
функционировать. Для регулировки уровня громкости
звука и настройки других параметров используйте
элементы управления внешнего управляющего
усилителя.
Вставьте кабель питания в гнездо
AC IN
на задней
панели данного аппарата (только R-S700).
После завершения всех остальных подключений
вставьте кабель питания в розетку сети
переменного тока.
Использование гнезд
COUPLER (только R-S700)
Примечания
Перемычки
Подключение кабеля питания
Кабель
питания
(только
R-S700)
