02

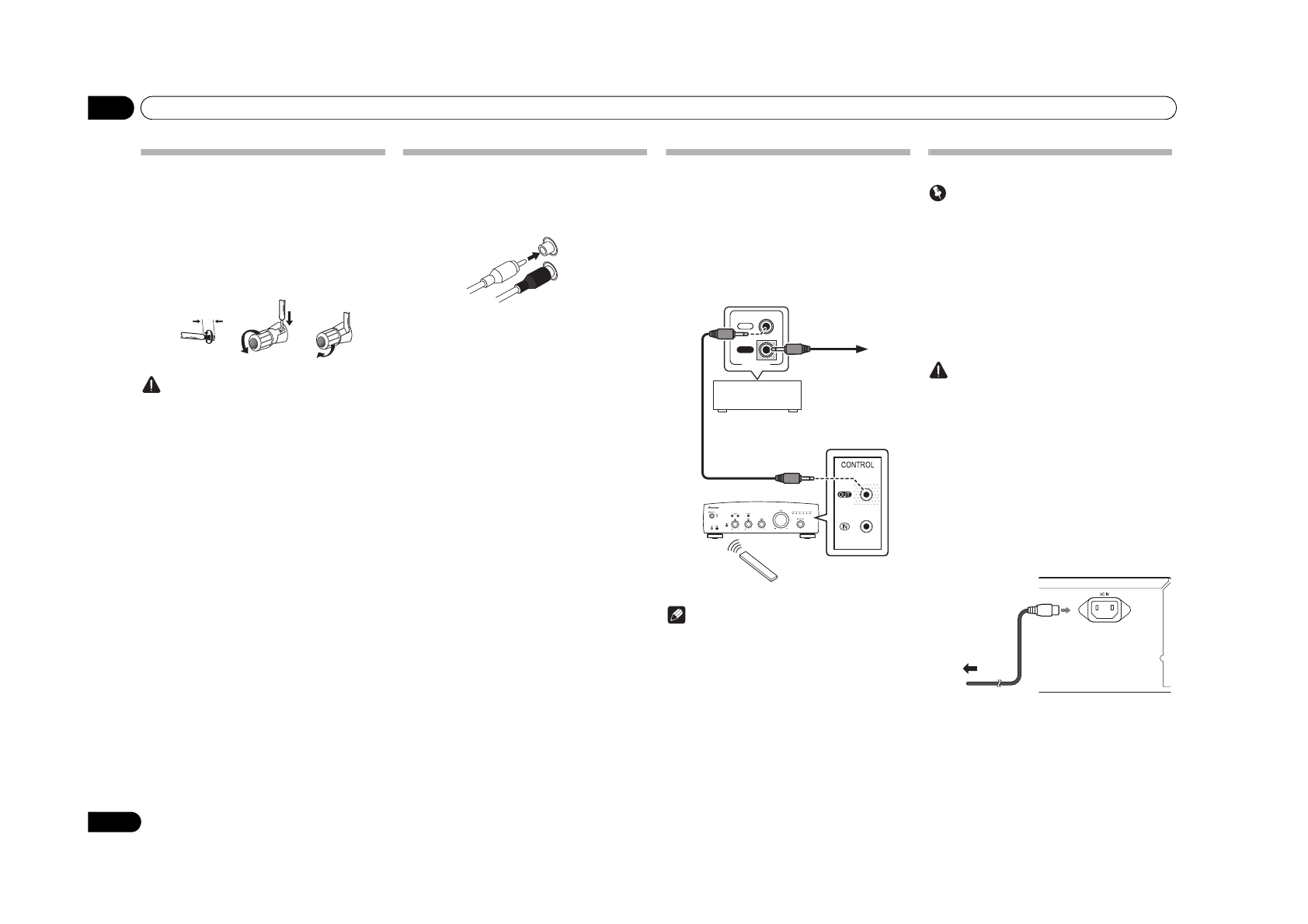

Conexión
6
Es
Conectar los cables de los altavoces
1
Retuerza los núcleos de los cables.
2
Afloje la tuerca del terminal SPEAKERS e
inserte el cable del altavoz en el orificio
visible en el eje de dicho terminal.
3
Vuelva a apretar la tuerca del terminal.
Precaución
• Cuando utilice solamente un juego de
terminales de altavoz (SPEAKERS A o SPEAKERS
B), o cuando utilice conexiones de cableado
doble, el altavoz utilizado debe tener una
impedancia nominal de entre 4
Ω
y 16
Ω
.
Cuando utilice ambos juegos de terminales, los
altavoces conectados deben tener una
impedancia nominal de entre 8
Ω
y 32
Ω
.
Consulte las instrucciones que acompañan a los
altavoces para obtener detalles relacionados
con el valor de impedancia.
• Asegúrese de que los terminales positivo y negativo
(+/–) del amplificador coinciden con los de los
altavoces.
• Por estos terminales de altavoz circula
tensión
ACTIVA que es PELIGROSA
. Para evitar el peligro
de descargas eléctricas al conectar o desconectar
los cables de altavoz, desenchufe el cable de
alimentación antes de tocar las partes de los cables
que no están aisladas.
• Asegúrese de que el hilo del altavoz desnudo está
perfectamente retorcido e insertado
completamente en el terminal del altavoz. Si
cualquiera de los hilos del altavoz desnudos tocan
el panel posterior se puede provocar un corte de
alimentación como medida de seguridad.
Conectar los cables de audio
Conecte el enchufe de color blanco en el conector
izquierdo (L) y el enchufe de color rojo en el conector
derecho (R). Asegúrese de insertar los enchufes
completamente en los conectores.
1
2
3
10 mm
Lzquierdo
(blanco)
Derecho (rojo)
Utilizar un control centralizado con
otros componentes de Pioneer
(excepto la unidad A-10)
Se pueden conectar varios componentes de Pioneer
equipados con conectores
CONTROL IN/OUT
a la
unidad A-30/A-20, lo que permite un control centralizado
de dichos componentes a través del sensor remoto de la
unidad mencionada. De esta forma se puede controlar
remotamente los componentes que no cuentan con un
sensor remoto o que están instalados en lugares donde
no se puede acceder al sensor remoto del componente.
Nota
• Para las conexiones utilice un cable con
minienchufe monoaural (sin resistor) que puede
encontrar en cualquier tienda especializada.
• Cuando conecte los conectores
CONTROL IN/
OUT
, los cables de audio que puede encontrar en
cualquier tienda especializada también se deben
utilizar para realizar las conexiones analógicas. La
simple conexión de los conectores
CONTROL IN/
OUT
no permitirá el control del sistema adecuado.
• Cuando se conecte un cable de control al conector
CONTROL IN
de la unidad A-30/A-20, esta se podrá
controlar apuntando a ella con el mando a
distancia (el sensor remoto se deshabilita
automáticamente).
Enchufar la unidad
Importante
• Cuando salga de viaje o no vaya a utilizar la unidad
durante un prolongado período de tiempo,
desconecte siempre el cable de alimentación de su
toma de corriente eléctrica. Tenga en cuenta que
las diferentes configuraciones internas no se
perderán aunque desconecte el cable de
alimentación de su toma de corriente eléctrica
durante mucho tiempo.
• Si es necesario desmontar el cable de
alimentación, antes de hacerlo asegúrese de
presionar el botón
/I STANDBY/ON
situado en el
panel delantero de la unidad. Al realizar esta
operación, la unidad A-30/A-20 se APAGARÁ y la
unidad A-10 entrará en el modo de espera.
Precaución
• Si utiliza un cable de alimentación distinto al
proporcionado se invalidará la garantía, ya que
Pioneer no asumirá ninguna responsabilidad por
ningún daño producido. (El cable de alimentación
proporcionado con el modelo A-30 tiene una
capacidad de corriente nominal de 10 A, mientras
que el cable proporcionado con el modelo A-20/
A-10 tiene una capacidad de corriente nominal de
2,5 A.)
• No utilice ningún otro cable de alimentación que
no sea el proporcionado con esta unidad.
• No utilice el cable de alimentación proporcionado
para ninguna otra cosa que no sea la aquí descrita.
Cuando haya terminado de realizar todas las
conexiones, enchufe la unidad a una toma de corriente
eléctrica alterna (CA).
1
Enchufe el cable de alimentación
proporcionado a la toma AC IN situada en el
panel posterior de la unidad.
2
Enchufe el otro extremo a la toma de
corriente eléctrica alterna (CA).
IN
OUT
CONTROL
Otro componente de
Pioneer equipado
con conectores
CONTROL IN/OUT
A otro componente
de Pioneer
equipado con el
conector CONTROL
IN
A-30/A-20
Apunte con el mando a
distancia al sensor de la
unidad A-30/A-20.
Mando a
distancia de la
unidad A-30/A-20
A una toma de
corriente
eléctrica
alterna (CA)
Cable de alimentación
Panel posterior de la
unidad A-30
