Hoofdstuk 2:
Aansluitingen

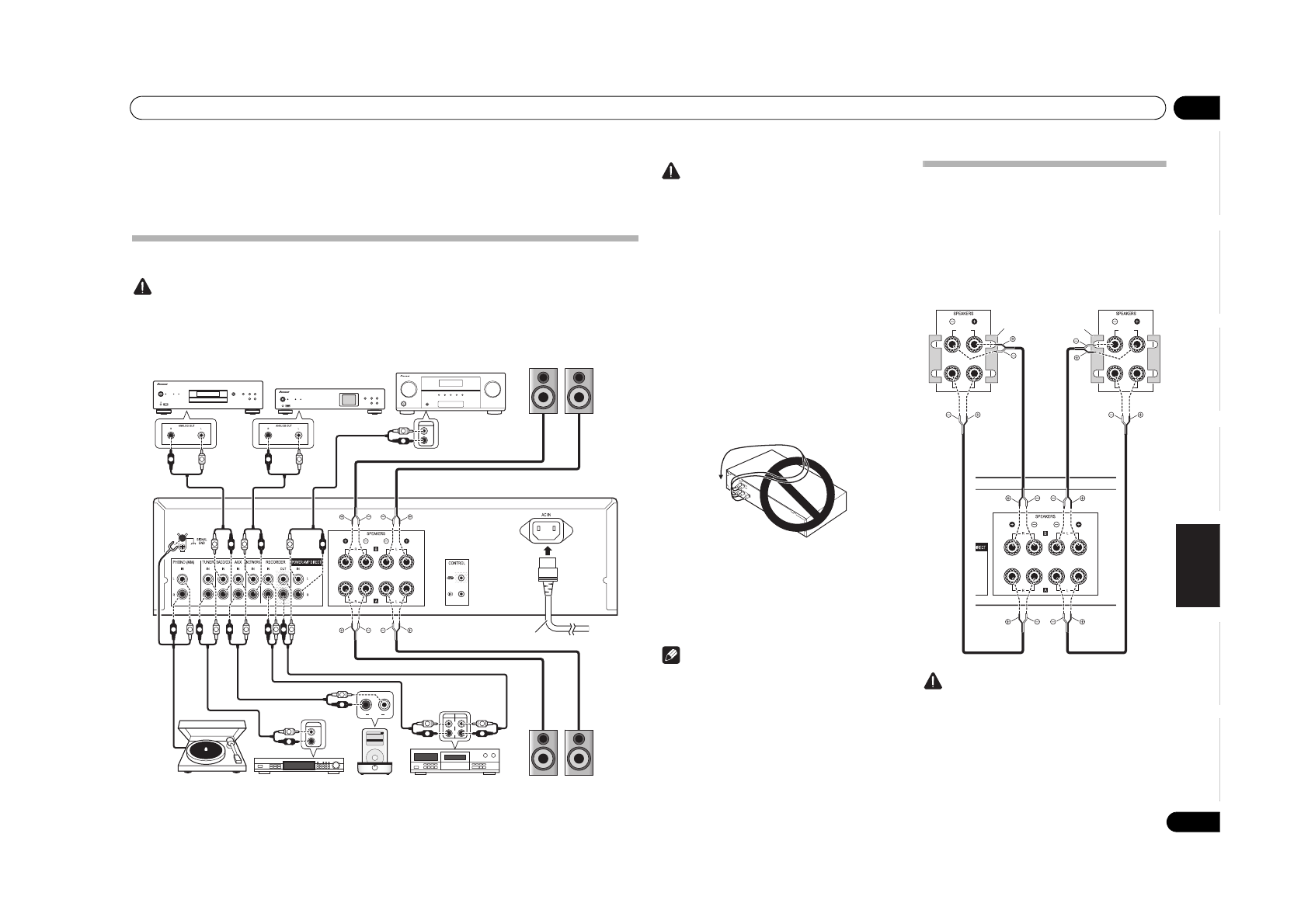

De kabels aansluiten
Let op
• Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoer uit het
stopcontact trekken.
• Sluit de voedingskabel aan nadat alle aansluitingen tussen apparaten zijn voltooid.
REC
R
L
OUTPUT
R
L
PLAY
R
L
AUDIO
OUTPUT
PRE OUT
R
L
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
MENU
iPod
Music>
Extras>
Settings>
Shuffle Songs
Backlight
SACD/CD-speler
Netwerkaudiospeler
PRE OUT-aansluitingen
op de voorversterker of de
AV-versterker
Luidsprekersysteem B
Luidsprekersysteem A
Platenspeler
Tuner
iPod dock, enz.
CD-recorder of
cassettedeck
Rechts
Links
Rechts
Links
Voedingskabel
(bijgeleverd)
Achterpaneel
A-30
Alleen
A-30
Let op
• De
SIGNAL GND
-terminal is voorzien om het lawaai
te verminderen wanneer u het apparaat aansluit op
componenten, zoals een analoge platenspeler.
• Sluit de
PHONO (MM)
-aansluitingen op een
andere component aan dan op een platenspeler.
Voer ook geen aansluitingen uit op een
platenspeler die is uitgerust met een ingebouwde
equalizer. Er kan een extreem hoog geluid worden
weergegeven waardoor uw luidsprekers of andere
apparaten kunnen schade oplopen.
• De aansluitingen van
PHONO (MM)
het apparaat
zijn ontworpen om te worden gebruikt met
platenspelers die zijn uitgerust met cartridges van
het MM-type (moving-magnet). De platenspelers
die zijn uitgerust met MC-cartridges (moving-coil),
kunnen niet worden gebruikt.
• Zorg ervoor dat de kabels niet over het apparaat
heen liggen (zoals aangegeven in de afbeelding).
Anders produceert het magnetische veld van de
transformatoren in het apparaat een brom in de
luidsprekers.
• De aansluitingen van
POWER AMP DIRECT
het
apparaat mogen nooit worden aangesloten op de
aansluitingen van een andere component, behalve
de PRE-AMP OUT.
• Als uw platenspeler is voorzien van een
aardingsdraad, dient u dit vast te maken aan de
ground-aansluiting van deze versterker.
Opmerking
• Wanneer u een cassettedeck aansluit, kan er ruis
hoorbaar zijn, afhankelijk van de installatielocatie.
Deze ruis wordt veroorzaakt door lekkage van de
transformator van de versterker. Wijzig in dat geval
de installatielocatie of plaats de deck verder van de
versterker.
• iPod is een geregistreerd handelsmerk van Apple
Inc. in de V.S. en andere landen.
Over “dubbele bedrading”
Dit apparaat kan worden gebruikt met luidsprekers
die dubbele bedrading ondersteunen. Zorg dat u de
hoog- en laagfrequentie-aansluitingen correct
aansluit.
• Zorg er tijdens het afspelen voor dat zowel de
SPEAKERS A
- als de
SPEAKERS B
-knop zijn
ingesteld op AAN (pagina 7).
Let op
• Wanneer u dubbele bedrading gebruikt voor het
aansluiten van de luidsprekers, kunt u negatieve
invloeden op de versterker voorkomen door de
kortsluitingsbalken HOOG en LAAG die bij de
luidsprekers zijn geleverd, te verwijderen.
Raadpleeg de instructies die bij de luidsprekers zijn
geleverd voor gedetailleerde informatie.
HIGH
LOW
HIGH
LOW
Luidsprekersysteem
Links
Luidsprekersysteem
Rechts
Achterpaneel
A-30
Verwijder de
kortsluitingsbalk
tussen de
aansluitingen + en –.
