Collegamento

6

It

• Quando si usano altoparlanti con circuiti di rete

rimovibili, notare che se la rete è rimossa, non sarà
prodotto alcun effetto e gli altoparlanti potrebbero
subire danni.

• Un altro metodo di collegamento è quello di

collegare i terminali

SPEAKERS A

 a HIGH e i

terminali

SPEAKERS B

 a LOW (inversamente

rispetto a quello che è mostrato nella figura).

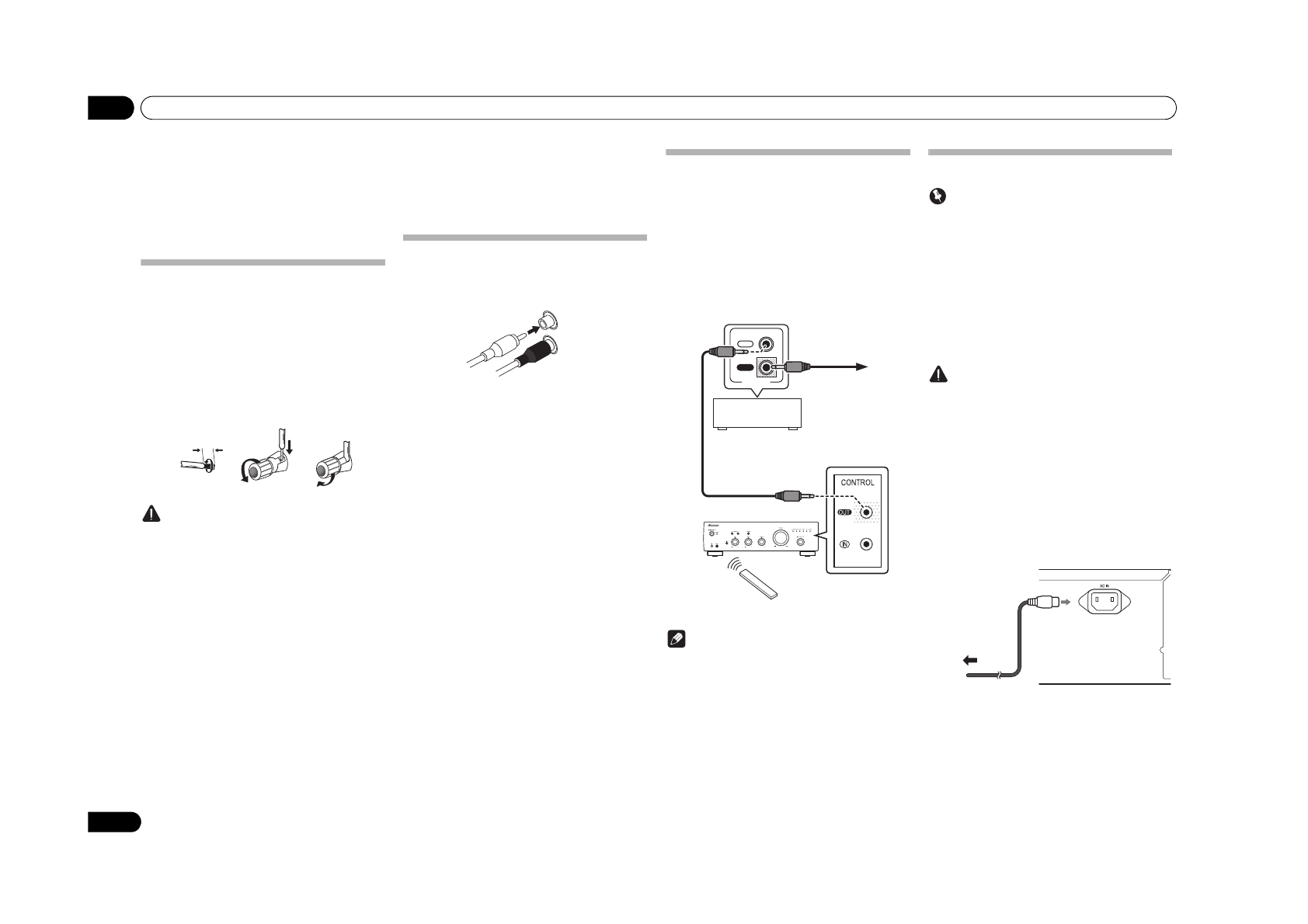

Collegamento dei cavi degli
altoparlanti

1

Attorcigliare i fili del cavo.

2

Allentare il dado del terminale

SPEAKERS e inserire il cavo nel foro esposto
presente nell’asta del terminale.

3

Serrare di nuovo il dado del terminale.

 Attenzione

• Quando si usa solo una serie di terminali per

altoparlanti (SPEAKERS A o SPEAKERS B), o
quando si usano collegamenti biwiring,
l’altoparlante usato deve avere un’impedenza
nominale compresa tra 4

Ω

 e 16

Ω

. Quando si

usano entrambe le serie di terminali, gli
altoparlanti collegati devono avere
un’impedenza nominale compresa tra 8

Ω

 e

32

Ω

. Per informazioni in dettaglio sul valore

dell'impedenza consultare le istruzioni fornite
con gli altoparlanti.

• Assicurarsi che i terminali positivo e negativo (+/–)

dell’amplificatore corrispondano a quelli degli
altoparlanti.

• I terminali degli altoparlanti sono sotto tensione,

alla stessa

PERICOLOSA tensione

 della corrente di

rete. Per prevenire il rischio di scosse elettriche
quando si collegano o disconnettono i cavi degli
altoparlanti, staccare il cavo di alimentazione prima
di toccare qualsiasi parte non isolata.

• Assicurarsi che tutti i cavi nudi degli altoparlanti

siano attorcigliati tra loro e inseriti completamente
nel terminale dell'altoparlante. Se uno qualsiasi dei
cavi nudi degli altoparlanti tocca il pannello
posteriore, il sistema potrebbe spegnersi come
misura di sicurezza.

Collegamento dei cavi audio

Collegare la spina bianca al jack sinistra (bianco) e la
spina rossa al jack destra (rosso). Assicurarsi di inserire
completamente le spine nei jack.

1

2

3

10 mm

Sinistra (bianco)

Destra (rosso)

Uso del dispositivo di regolazione
centralizzato con altri componenti
Pioneer (tranne che per il modello
A-10)

Più componenti Pioneer dotati di jack

CONTROL IN/

OUT

 possono essere collegati all’unità A-30/A-20,

consentendo il controllo centralizzato dei componenti
tramite il sensore remoto del dispositivo A-30/A-20.
Questo permette di controllare componenti non dotati di
sensore remoto, oppure che sono installati in luoghi
dove non è possibile accedere al sensore remoto del
componente.

 Nota

• Per i collegamenti usare un cavo mini plug mono

(senza resistenza) reperibile in commercio.

• Quando si collegano i jack

CONTROL IN/OUT

, per

eseguire i collegamenti analogici devono inoltre
essere usati dei cavi audio disponibili sul mercato.
Collegare soltanto i jack

CONTROL IN/OUT

 non

permette un adeguato controllo del sistema.

• Quando un cavo di controllo è collegato al jack

CONTROL IN

 del dispositivo A-30/A-20, l’unità non

può essere controllata puntando il telecomando
verso il dispositivo A-30/A-20 (il sensore remoto è
automaticamente disabilitato).

Collegamento

 Importante

• Quando si parte per un viaggio, oppure non si usa

l’unità per un periodo di tempo prolungato,
staccare sempre il cavo di alimentazione dalla
presa di corrente. Notare che varie impostazioni
interne non andranno perse nemmeno se il cavo di
alimentazione è staccato dalla presa di corrente per
un lungo periodo di tempo.

• Se è necessario staccare il cavo di alimentazione,

prima accertarsi di premere il pulsante



/I STANDBY/ON

 situato sul pannello frontale

dell’unità in modo che il dispositivo A-30/A-20 sia
spento o il dispositivo A-10 entri in modalità di
standby prima di disinserire il cavo.

 Attenzione

• L’utilizzo di un cavo di alimentazione diverso da

quello fornito renderà invalida la garanzia, dal
momento che Pioneer non si assumerà la
responsabilità di eventuali danni prodottisi. (Il cavo
di alimentazione fornito con il modello A-30 ha una
corrente nominale di 10 A, mentre i cordoni forniti
con i modelli A-20/A-10 hanno una corrente
nominale pari a 2,5 A.)

• Non usare cavi di alimentazione diversi da quelli

forniti in dotazione con questa unità.

• Non usare il cavo di alimentazione fornito per scopi

diversi da quelli descritti di seguito.

Dopo avere eseguito tutti i collegamenti, collegare
l’unità a una presa AC.

1

Collegare il cavo di alimentazione

fornito in dotazione alla presa AC IN
posizionata sul pannello posteriore
dell’unità.

2

Collegare l’altra estremità a una presa

AC.

IN

OUT

CONTROL

Altro dispositivo
Pioneer dotato di jack
CONTROL IN/OUT

All’altro
dispositivo
Pioneer dotato di
jack CONTROL IN

A-30/A-20

Puntare il
telecomando verso il
sensore dei
dispositivi A-30/A-20.

Telecomando
A-30/A-20

Alla presa AC

Cavo di alimentazione

Pannello posteriore

A-30
