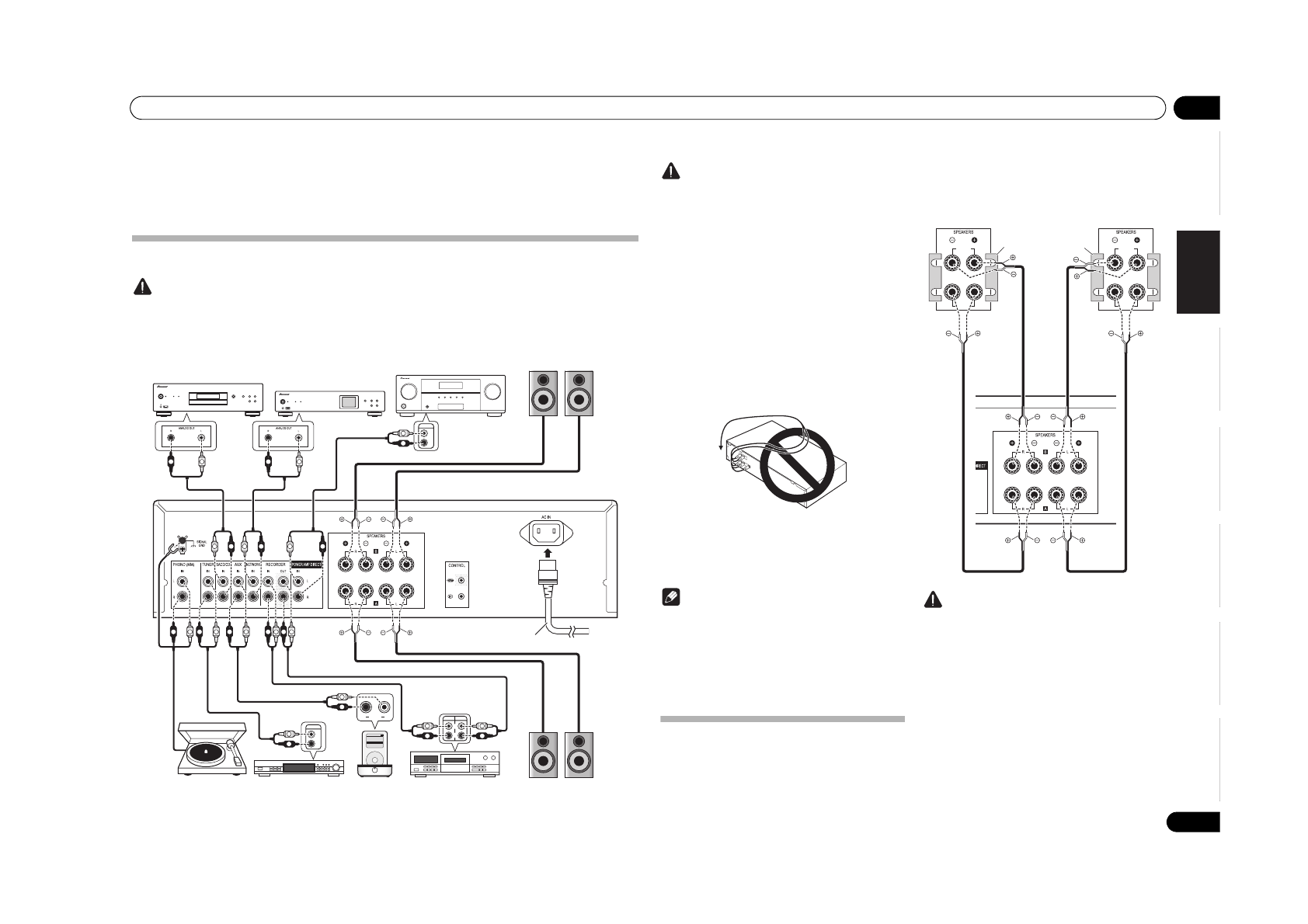

Chapitre 2 :
Raccordement
Raccordements des câbles
Attention
• Avant d’effectuer ou de modifier les raccordements, mettez l’appareil hors tension et débranchez le cordon
d’alimentation de la prise secteur.
• Connectez le cordon d’alimentation après avoir effectué toutes les connexions entre les appareils.
REC
R
L
OUTPUT
R
L
PLAY
R
L
AUDIO
OUTPUT
PRE OUT
R
L
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
L
R
MENU
iPod
Music>
Extras>
Settings>
Shuffle Songs
Backlight
Lecteur SACD/CD
Lecteur audio réseau
Prises PRE OUT sur le
pré-amplificateur ou
amplificateur AV
Système d’enceinte B
Système d’enceinte A
Platine
Syntoniseur
Station d’accueil
iPod, etc.
Enregistreur CD
ou à bande
Droite Gauch
Droite Gauch
Cordon
d’alimentation
Panneau arrière A-30
A-30
uniquement
Attention
• La borne
SIGNAL GND
est fournie pour réduire le
bruit lors de la connexion de l’unité aux
composants, tels que la platine.
• Ne pas connecter les bornes
PHONO (MM)
à un
autre composant qu’une platine; ne pas connecter
non plus une platine dotée d’un égalisateur intégré.
Un son émis trop fort peut se produire, ce qui
endommagerait les enceintes ou les autres
appareils.
• Les bornes de l’unité
PHONO (MM)
ont été conçues
pour être utilisées avec des des platines dotées de
cartouches de type MM (à aimant mobile). Ne pas
utiliser les les platines dotées de cartouches MC (à
bobine mobile).
• Assurez-vous de ne pas plier les câbles par dessus
cette unité (comme indiqué dans l’illustration). Si
cela se produit, le champ magnétique produit par
les transformateurs dans cette unité peut
provoquer un ronflement des enceintes.
• Les bornes de l’unité
POWER AMP DIRECT
ne
doivent jamais être branchées à des connecteurs
autres que PRE-AMP OUT.
• Si votre platine dispose d’un fil de mise à la terre,
fixez-le à la borne de terre de cet amplificateur.
Remarque
• Lors de la connexion d’un enregistreur à bande, le
bruit de fond peut être perçu, selon l’emplacement
de l’installation. Ce bruit provient d’une fuite du
transformateur de l’amplificateur. Dans ce cas,
changez l’emplacement de l’installation ou
distancez davantage la platine de l’amplificateur.
• iPod est une marque commerciale d’Apple Inc.,
enregistrées aux États-Unis et dans d’autres pays.
A propos de “bi-câblage (bi-wiring)”
Cette unité peut être utilisée avec des enceintes
prenant en charge le bi-câblage. Toujours raccorder
correctement la haute fréquence et la basse
fréquence.
• Au cours de la lecture, assurez-vous que les
boutons
SPEAKERS A
et
SPEAKERS B
sont sur
Marche (ON) (page 7).
Attention
• Lorsque vous utilisez un bi-câblage pour connecter
les enceintes, assurez-vous d’enlever les tiges de
court-circuit HIGH et LOW fournies avec les
haut-parleurs pour ne pas créer d’effets adverses
sur l’amplificateur. Pour de plus amples
informations, consultez les instructions fournies
avec les enceintes.
• Lorsque vous utilisez des enceintes avec des
circuits de réseau amovibles, si le réseau est
enlevé, aucun effet ne se produira et les enceintes
peuvent subir des dommages.
• Vous pouvez alternativement connecter les bornes
SPEAKERS A
sur HIGH et celles sur LOW
SPEAKERS B
(à l’inverse de ce qui est illustré).
HIGH
LOW
HIGH
LOW
Système des
Gauch
Système des
Droite
Panneau
arrière A-30
Enlevez la tige de
court-circuit entre
les bornes + et –.
