02

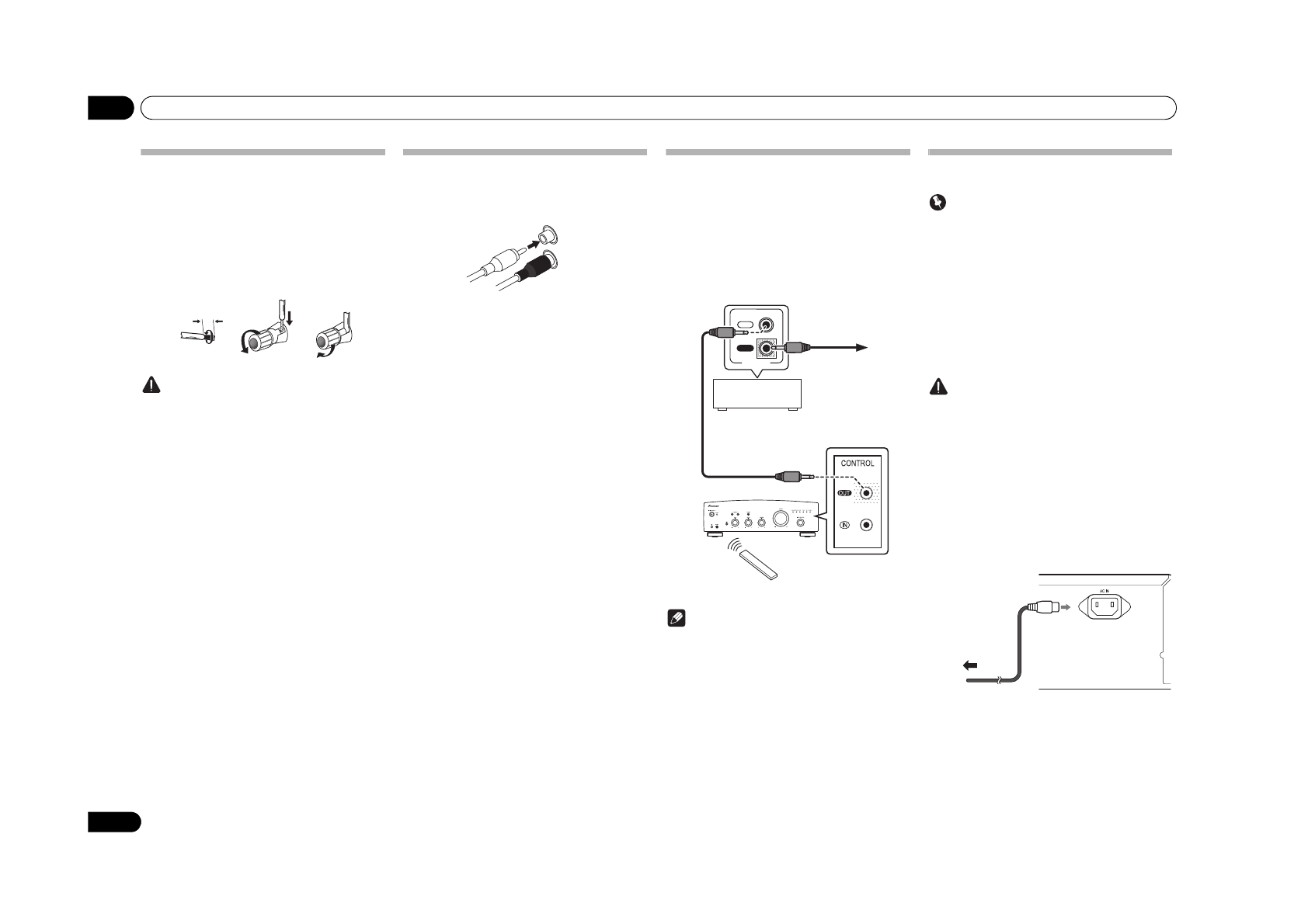

Raccordement
6
Fr
Connexion des câbles d’enceinte
1
Entortillez l’âme des câbles.
2
Desserrez l’écrou sur la borne SPEAKERS
et introduisez le câble de l’enceinte dans le
trou exposé dans la borne.
3
Resserrez l’écrou de la borne.
Attention
• Lorsque vous utilisez uniquement un jeu de
bornes de l’enceinte (SPEAKERS A ou SPEAKERS
B), ou lorsque vous utilisez des connexions
bi-câblage, l’enceinte utilisée doit disposer
d’une impédance nominale entre 4
Ω
et 16
Ω
.
Lorsque vous utilisez des jeux de bornes, les
enceintes connectées doivent disposer d’une
impédance nominale entre 8
Ω
et 32
Ω
. Pour de
plus amples informations sur la valeur de
l’impédance, consultez les instructions jointes
aux enceintes.
• Vérifiez que les bornes positive et négative (+/–) sur
l’amplificateur correspondent à celles des
enceintes.
• Les bornes des haut-parleurs sont sous une
tension ACTIVE DANGEREUSE
. Pour éviter tout
risque de décharge électrique lors du branchement
et du débranchement des câbles d’enceinte,
débranchez le cordon d’alimentation avant de
toucher des parties non isolées.
• Assurez-vous que tous les fils dénudés d’enceinte
sont entortillés ensemble et totalement introduits
dans la borne de l’enceinte. Si l’un des fils dénudés
entre en contact avec le panneau arrière,
l’alimentation sera automatiquement coupée par
mesure de sécurité.
Raccordement des câbles audio
Connectez la fiche blanche à la prise gauche (L) et la
fiche rouge à la prise droite (R). Assurez-vous de bien
brancher les fiches dans les prises.
1
2
3
10 mm
Gauche
(blanche)
Droite (rouge)
Commande centralisée avec d’autres
composants Pionner (à l’exception de
l’A-10)
De nombreux composants Pionneer dotés de prises
CONTROL IN/OUT
peuvent être connectés aux unités
A-30/A-20 centralisant la commande des composants
via le télécapteur sur l’A-30/A-20. Cette centralisation
permet d’utiliser une télécommande dont les
composants ne sont pas munis d’un télécapteur ou sont
installés à des emplacements inaccessibles par le
télécapteur.
Remarque
• Pour établir la connexion, utilisez un cordon mini-
fiche mono en vente dans le commerce (sans
résistance).
• Lors de la connexion des prises
CONTROL IN/OUT
,
des cordons audio en vente dans le commerce
doivent être utilisés pour établir les connexions
analogiques. La connexion des prises
CONTROL
IN/OUT
ne suffit pas à à assurer un contrôle
adéquat du système.
• Lorsqu’un cordon de commande est connecté à la
prise de l’A-30/A-20
CONTROL IN
, il est impossible
de contrôler l’unité en pointant la télécommande à
l’A-30/A-20 (le télécapteur est automatiquement
désactivé).
Branchement
Important
• Lorsque vous devez vous absenter ou quelle que
soit la situation où l’unité ne sera pas utilisée
pendant une longue durée, toujours déconnecter le
cordon d’alimentation de ses prises. Les réglages
internes sont toujours conservés et cela même si le
cordon d’alimentation est déconnecté de sa prise
pendant une longue période.
• Si le cordon d’alimentation doit être déconnecté,
assurez-vous d’appuyer sur le bouton
/I STANDBY/ON
sur le panneau avant de l’unité
de manière à ce que l’A-30/A-20 soit sur Arrêt (OFF)
ou l’A-10 en mode d’attente avant de retirer le
cordon.
Attention
•
L
’
utilisation d
’
un cordon d'alimentation autre que
celui fourni, annule la garantie. En conséquence,
Pionner n
’
endosse aucune responsabilité pour les
dommages qui pourraient survenir. (Le courant
nominal du cordon d'alimentation fourni avec le
modèle A-30 est de 10 A alors que le cordon fourni
avec A-20/A-10 est de 2,5 A).
• Ne pas utiliser de cordon d’alimentation autre que
celui fourni avec cette unit.
• Ne pas utiliser le cordon d’alimentation fourni pour
un usage que celui qui est décrit ci-dessous.
Après avoir effectué toutes les connexions, branchez
l’unité dans une prise CA.
1
Branchez le cordon d’alimentation dans
la prise AC IN située sur le panneau arrière
de l’unité.
2
Branchez l’autre extrémité dans la prise
CA.
IN
OUT
CONTROL
Vers d’autres
composants Pioneer
munis de prises
CONTROL IN/OUT
Vers d’autres
composants
Pioneer munis
d’une prise
CONTROL IN
A-30/A-20
Visez la télécommande
en direction du capteur
sur l’A-30/A-20.
Télécommande
A-30/A-20
Vers la prise CA
Cordon d’alimentation
Panneau arrière A-30
