Bedienelemente und Anzeigen
03
7
De
English
Deutsch
Français
Nederlands
Italiano
Español
Р
ус
ский
Kapitel 3:
Bedienelemente und Anzeigen

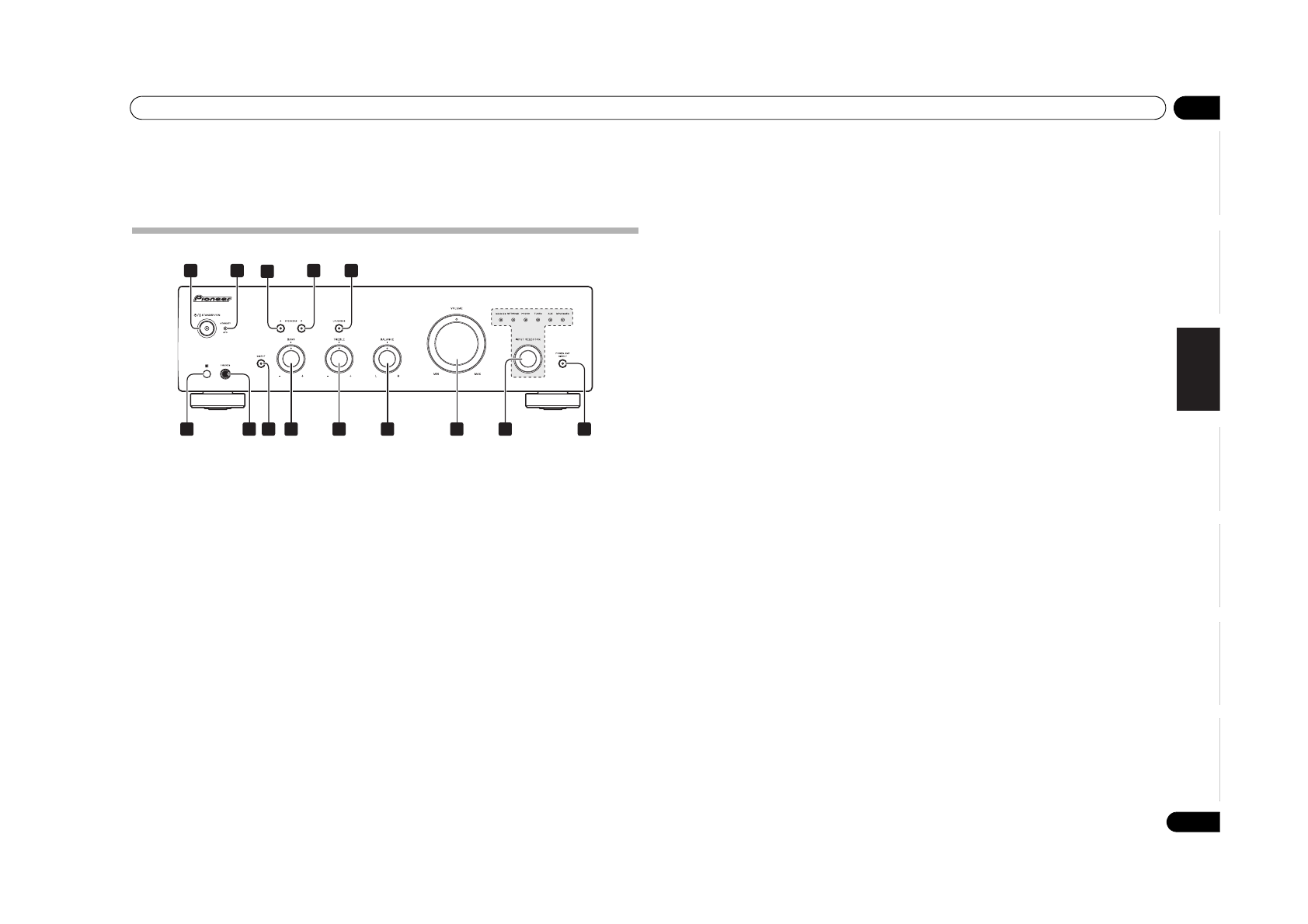

Vorderseite
1
/I STANDBY/ON
Schaltet den Verstärker ein und aus.
Im Betrieb leuchtet die Betriebsanzeige in der Mitte der
Taste auf.
• Beim Modell A-10 schalten Sie mit dieser Taste
zwischen Bereitschaft und Betrieb um.
2
STANDBY/APD-Anzeige
Diese Anzeige leuchtet im Bereitschaftsmodus rot. Bei
aktiver Auto-Abschaltung (APD) leuchtet die Anzeige
grün (Seite 11).
3
SPEAKERS A Taste/Anzeige
Mit dieser Taste schalten Sie zu den mit den
SPEAKERS A
-Anschlüssen verbundenen Lautsprechern
um.
On
: Die Anzeige leuchtet auf. Ton wird über das
Lautsprechersystem ausgegeben. (Der Ton wird
zusätzlich über den
PHONES
-Anschluss
wiedergegeben.)
Off
: Die Anzeige erlischt. Die Tonausgabe über das
Lautsprechersystem ist abgeschaltet. Diese Einstellung
wählen Sie zum Hören mit Kopfhörern.
4
SPEAKERS B Taste/Anzeige
Mit dieser Taste schalten Sie zu den mit den
SPEAKERS
B
-Anschlüssen verbundenen Lautsprechern um.
On
: Die Anzeige leuchtet auf. Ton wird über das
Lautsprechersystem ausgegeben. (Der Ton wird
zusätzlich über den
PHONES
-Anschluss
wiedergegeben.)
Off
: Die Anzeige erlischt. Die Tonausgabe über das
Lautsprechersystem ist abgeschaltet. Diese Einstellung
wählen Sie zum Hören mit Kopfhörern.
5
LOUDNESS Taste/Anzeige
Zum Hören bei geringer Lautstärke.
On
: Die Anzeige leuchtet auf: Betont die Wiedergabe
niedriger und hoher Frequenzen zum Ausgleich von
Klangverlusten bei geringer Lautstärke.
Off
: Die Anzeige erlischt: Diese Einstellung empfiehlt
sich im Normalbetrieb.
• Diese Taste ist ohne Funktion, wenn die
DIRECT
-
Taste betätigt wurde.
• Je höher die Lautstärke, desto weniger wirkt sich
die
LOUDNESS
-Schaltung aus.
3
1
6
2
5
4
7
13
14
9
10
11
12
8
A-30
6
Fernbedienungssensor (außer A-10)
Empfängt Signale von der Fernbedienung (Seite 4).
7
PHONES-
Anschluss
Zum Anschluss von Kopfhörern. Bei gedrückter
POWER
AMP DIRECT
-Taste wird kein Ton ausgegeben.
8
DIRECT-Taste/Anzeige
On
: Die Anzeige leuchtet auf: Wenn die Funktion dieser
Taste aktiv ist, wird der Klang direkt ausgegeben, ohne
zuvor durch diverse Klangeinstellungsschaltungen
(
BASS
,
TREBLE
,
BALANCE
,
LOUDNESS
) geleitet zu
werden. Dies erlaubt eine möglichst naturgetreue
Wiedergabe, setzt jedoch sämtliche
BASS
-,
TREBLE
-,
BALANCE
- und
LOUDNESS
-Regelungen außer Kraft.
Off
: Die Anzeige erlischt: Das Signal wird durch die
verschiedenen Klangeinstellungsschaltungen geleitet.
Wenn die Anzeige nicht leuchtet, können Anpassungen
über die
BASS
-,
TREBLE
-,
BALANCE
- und
LOUDNESS
-
Regler vorgenommen werden.
9
BASS-Tonsteuerung
Zum Anpassen der Wiedergabe niederfrequenter Töne.
In der mittleren Position (Normal) wird der Klang nicht
beeinflusst. Bei Drehung nach rechts werden
niederfrequente Töne betont, bei Drehung nach links
entsprechend reduziert.
• Diese Taste ist ohne Funktion, wenn die
DIRECT
-
Taste betätigt wurde.
10 TREBLE-Tonsteuerung
Zum Anpassen der Wiedergabe hochfrequenter Töne. In
der mittleren Position (Normal) wird der Klang nicht
beeinflusst. Bei Drehung nach rechts werden
hochfrequente Töne betont, bei Drehung nach links
entsprechend reduziert.
• Diese Taste ist ohne Funktion, wenn die
DIRECT
-
Taste betätigt wurde.
11 BALANCE-Regler
Dieser Regler sollte gewöhnlich in der mittleren Position
verbleiben. Zum Anpassen der Balance, falls der Ton
eines Lautsprechers oder Lautsprecherpaares lauter
wiedergegeben wird. Wenn die rechte Seite lauter
erscheint, drehen Sie den Regler nach links; falls die
linke Seite lauter erscheint, entsprechend nach rechts.
• Diese Taste ist ohne Funktion, wenn die
DIRECT
-
Taste betätigt wurde.
12 VOLUME-Regler
Zum Einstellen der Lautstärke. (Auch zum Einstellen der
Kopfhörerlautstärke.)
13 INPUT SELECTOR-Knöpfe/Anzeigen
Drehen Sie den Knopf im oder gegen den Uhrzeigersinn,
bis die Anzeige der gewünschten Eingangsquelle
aufleuchtet. Wenn Sie den Knopf im Uhrzeigersinn
drehen, leuchtet die Anzeige rechts, bei Drehung gegen
den Uhrzeigersinn die Anzeige links. Wenn der Ton über
die Fernbedienungstaste
MUTE
stummgeschaltet wird,
blinkt die Anzeige der mit dem Knopf
INPUT SELECTOR
ausgewählten Eingangsquelle.
14 POWER AMP DIRECT-Taste/Anzeige
(nur A-30)
Diese Taste drücken Sie, wenn der A-30 als Verstärker
eingesetzt wird (Seite 10).
A30_SYXE8-De.book Page 7 Thursday, February 16, 2012 11:47 AM
