02

Aansluitingen

6

Nl

• Wanneer u luidsprekers gebruikt met afneembare

netwerkcircuits, wordt er bij het verwijderen van het
netwerk, geen effect geproduceerd en kan de
luidspreker schade oplopen.

• Een andere methode is het aansluiten van de

SPEAKERS A

-aansluitingen op HOOG en van de

SPEAKERS B

-aansluitingen op LAAG (omgekeerd

dan in afbeelding).

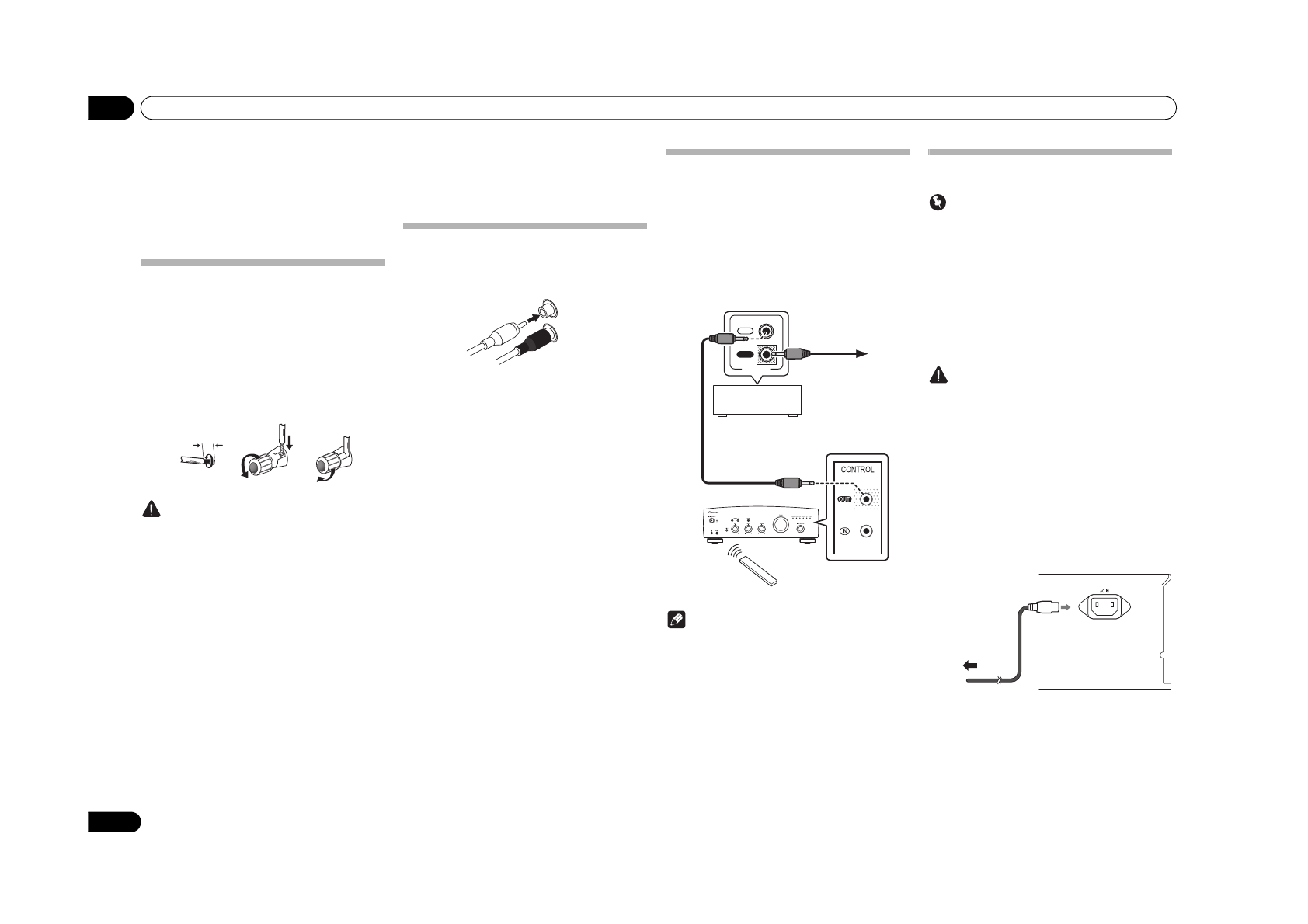

Luidsprekerkabels aansluiten

1

Draai de kabelkernen.

2

Maak de moer los op de SPEAKERS-

aansluiting en stop de luidsprekerkabel in
de opening in de aansluitingsas.

3

Maak de moer van de aansluiting

opnieuw vast.

 Let op

• Wanneer u slechts één set

luidsprekeraansluitingen gebruikt (SPEAKERS
A of SPEAKERS B) of wanneer u aansluitingen
met twee draden gebruikt, moet de gebruikte
luidsprekers een nominale impedantie hebben
tussen 4

Ω

 en 16

Ω

. Wanneer u beide sets

aansluitingen gebruikt, moeten de aangesloten
luidsprekers een nominale impedantie hebben
van 8

Ω

 en 32

Ω

. Raadpleeg de instructies die

bij uw luidsprekers zijn geleverd voor meer
informatie over de impedantiewaarde.

• De positieve en negatieve (+/–) aansluitingen op de

versterker moeten overeenkomen met die van de
luidsprekers.

• Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning

. Om een elektrische

schok te voorkomen bij het aansluiten en losmaken
van de luidsprekerkabels, moet u de stekker uit het
stopcontact halen voordat u niet geïsoleerde
onderdelen aanraakt.

• Zorg dat alle ontblote luidsprekerdraden samen zijn

gedraaid en volledig in de luidsprekeraansluiting
zijn gestopt. Als een ontblote luidsprekerdraad het
achterpaneel raakt, kan de stroom worden
uitgeschakeld als veiligheidsmaatregel.

Audiokabels aansluiten

Sluit de witte stekker aan op de linkeraansluiting (L) en
de rode op de rechteraansluiting (R). Zorg dat u de
stekkers volledig in de aansluitingen stopt.

1

2

3

10 mm

Links (wit)

Rechts (rood)

Gecentraliseerd beheer gebruiken met
andere Pioneer-componenten
(behalve A-10)

Meerdere Pioneer-componenten die zijn uitgerust met

CONTROL IN/OUT

-aansluitingen kunnen worden

aangesloten op het A-30/A-20-apparaat. Hierdoor is
gecentraliseerd beheer van de componenten mogelijk via
de afstandsbedieningssensor op de A-30/A-20.  Hierdoor is
het ook mogelijk componenten die niet zijn uitgerust met
een afstandsbedieningssensor of die zijn geïnstalleerd op
plaatsen waar de afstandsbedieningssensor geen bereik
heeft, op afstand te bedienen.

 Opmerking

• Gebruik een in de handel verkrijgbare mono

ministekkerkabel (zonder weerstand) voor
aansluitingen.

• Wanneer u de

CONTROL IN/OUT

-aansluitingen

aansluit, moeten ook in de handel verkrijgbare
kabels worden gebruikt voor het maken van
analoge aansluitingen. Wanneer u alleen de

CONTROL IN/OUT

-aansluitingen aansluit, is er

geen goed systeembeheer mogelijk.

• Wanneer een besturingskabel wordt aangesloten

op de

CONTROL IN

-aansluiting van de A-30/A-20,

kan het apparaat niet worden beheerd door de
afstandsbediening te richten naar de A-30/A-20 (de
afstandsbedieningssensor wordt automatisch
uitgeschakeld).

De stekker in het stopcontact steken

 Belangrijk

• Wanneer u op reis bent of het apparaat voor een

andere reden niet gebruik gedurende langere tijd,
moet u de voedingskabel altijd loskoppelen van het
stopcontact. De verschillende interne instellingen
gaan niet verloren, zelfs wanneer de voedingskabel
langere tijd niet is losgekoppeld van dit
stopcontact.

• Als het nodig is de voedingskabel los te koppelen,

moet u eerst drukken op de knop



/I STANDBY/ON

op het voorpaneel van het apparaat, zodat de A-30/
A-20 wordt UITGESCHAKELD of dat de A-10 in de
stand-bymodus is voordat u de kabel loskoppelt.

 Let op

• Wanneer u een andere dan de bijgeleverde

voedingskabel gebruikt, wordt de garantie ongeldig
en zal Pioneer niet aansprakelijk zijn voor enige
opgelopen schade. (De voedingskabel die bij het
model A-30 is geleverd, heeft een nominale
stroomcapaciteit van 10 A, terwijl de kabel die bij de
A-20/A-10 is geleverd, een nominale
stroomcapaciteit van 2.5 A heeft.)

• Gebruik alleen een voedingskabel die bij dit

apparaat is geleverd.

• Gebruik de bijgeleverde voedingskabel alleen voor

de doeleinden die hieronder zijn beschreven.

Sluit het apparaat aan op de netstroom nadat u alle
aansluitingen hebt uitgevoerd.

1

Sluit de bijgeleverde voedingskabel aan

op de AC IN-aansluiting op het achterpaneel
van het apparaat.

2

Sluit het andere uiteinde aan op een

stopcontact.

IN

OUT

CONTROL

Een andere Pioneer-
component die is
uitgerust met CONTROL
IN/OUT-aansluitingen

Op een andere
Pioneer-component
die is uitgerust
met een CONTROL
IN-aansluiting

A-30/A-20

Richt de
afstandsbediening
naar de sensor op de
A-30/A-20.

A-30/A-20
afstandsbediening

Naar het
stopcontact

Netsnoer

Achterpaneel A-30
