91

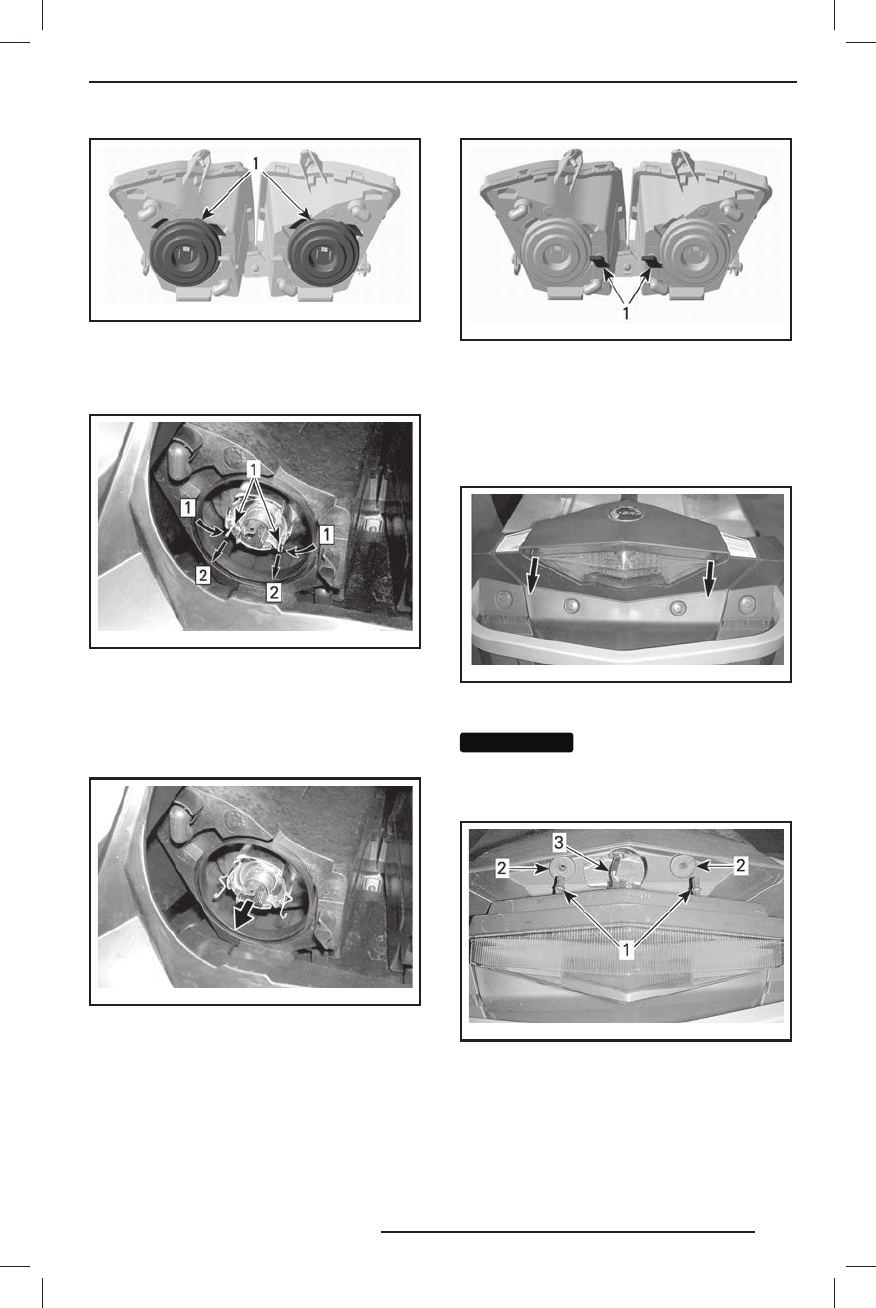

mmo2007-009-022_ a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конц а фиксатора, чтобы извлечь
лампу.
mmo2007-009-063_ a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Уста -
новка осуществляется в последова -
тельности, обратной снятию.
mmo2007-009-064_ a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Д ля р ег у -
лировки направления светового пу чка
вращ айте рукоятк у.
mmo2007-009-023_ a
ТИПОВОЙ ВАРИАНТ
1. Р укоятки
Замена лампы заднего фонаря
1. А кк у р атно, од новременно потян у в
с обеих сторон за края, снимите кор -
пус заднего фонаря.
mmr2008-039-012_ a
ТИПОВОЙ ВАРИАНТ — АКК УРАТНО ПОТЯНИТЕ
ЗА УГЛЫ
ВНИМАНИЕ
ВНИМАНИЕ
Если при снятии корпус
фонаря слишком сильно отк лонить
в сторону, штифты мог у т сломаться
и корпус фонаря придётся заменить.
mmr2008-039-006_ a
1. Штифты крепления корпуса заднего фонаря
2. Резиновые вт улки
3. Жг у т проводов заднего фонаря
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
