4 4
10) Защёлка сиденья
(только одноместные
модели)
Чтобы полу чить дост уп к Р уководству
по эксплуатации или выполнить опера -
ции технического обслу живания, сиде -
нье можно снять.
Защёлка располагается в передней ча -
сти сиденья.

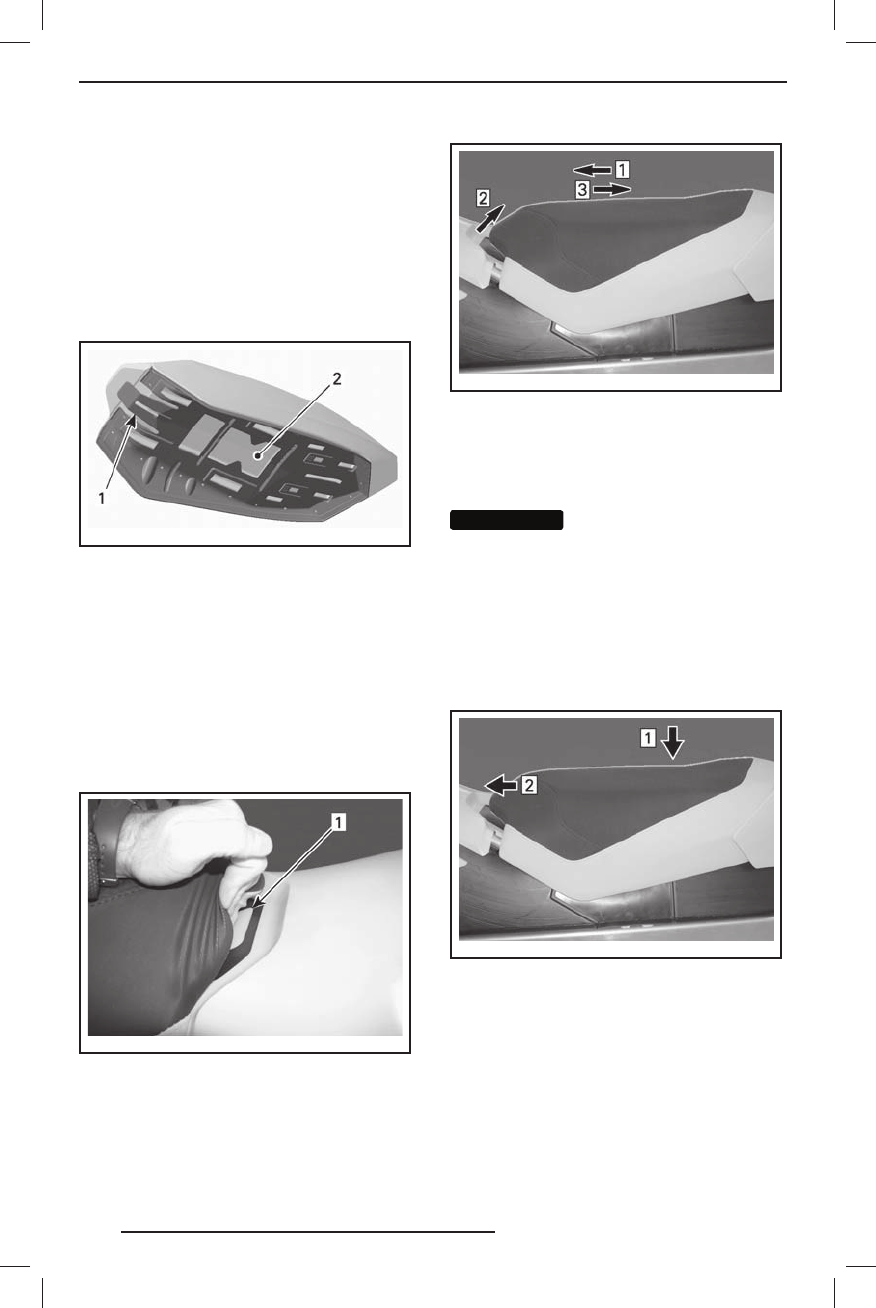

mmo2007-009-071_ a
ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Р уководства по эксплуатации
Снятие сиденья
Чтобы полу чить дост уп к Р уководству
по эксплуатации, расположенному под
сидень ем, потяните переднюю ч асть
подушки сиденья, энергично под айте
сиденье вперёд , чтобы освободить за -
щёлк у, а затем потяните защёлк у, что -
бы отпереть сиденье.
mmo2007-009-072_ a
1. Защёлка сиденья
Потяните и удерживайте защёлк у, по -
сле чего сдвиньте сиденье назад.
mmo2007-009-073_ c
ТИПОВОЙ ВАРИАНТ
Шаг 1: Подайте сиденье вперёд
Шаг 2: Нажмите и удерживайте защёлку сиденья
Шаг 3: Потяните сиденье назад
Установка сиденья
ВНИМАНИЕ
ВНИМАНИЕ
Д вижение на с негоходе
с любым объек том, расположенным
м еж д у с и д е н ь е м и т о п л и в н ы м б а -
ко м, м оже т п р и в е с т и к п о в р еж д е -
н и ю т о п л и в н о г о б а к а . Н Е РАЗ М Е -
Щ АЙТЕ какие -либо объек ты меж ду
с и д е нье м и топли в н ы м баком.
Установите сиденье на место.
Подайте вперёд и защёлкните сиденье.
mmo2007-009-073_ b
Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперёд , чтобы защёл -
кну ть защёлк у
ПРИМЕЧАНИЕ :
При правильной уста -
н о вке с и д ень я Вы д ол ж ны ус лыш ат ь
характерный щелчок. Попробуйте сдви-
ну ть сиденье, чтобы проверить, надёж-
но ли оно закреплено.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XP ACE.indb 44
`13 Ski-Doo REV-XP ACE.indb 44
29.10.2012 17:06:49
29.10.2012 17:06:49
