34

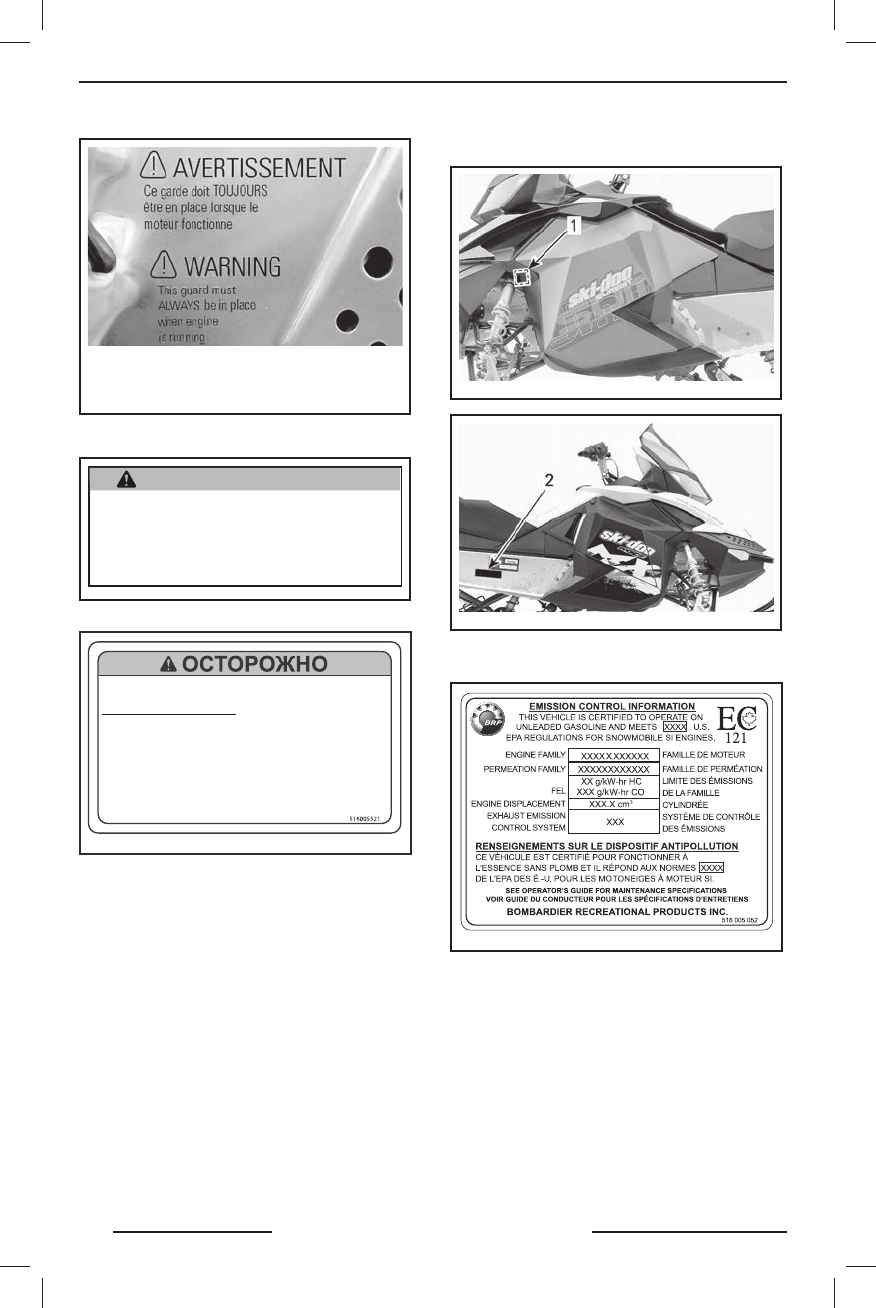

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
mm
o2 008 -008 -02 3
ПРЕДОСТЕРЕЖЕНИЕ!
НЕ ДОПУСКАЕТСЯ работа двигателя со снятым
защитным кожухом.
ТАБЛИЧК А 14 — НА КОЖ У ХЕ ТОРМОЗНОГО
ДИСК А ( МЕТА ЛЛИЧЕСКИЙ ТОННЕЛЬ)
mmo2 010 -003 -10 1_en
ПРЕДОСТЕРЕЖЕНИЕ
● Данный амортизатор находится под
давлением.
● При нагревании или нарушении гер-
метичности может произойти взрыв.
● Не разбирать.
ТАБЛИЧК А 15 — НА ГАЗОВОМ АМОРТИЗАТОРЕ
516005521
МОТОРНОЕ МАСЛО И НЕКОТОРЫЕ КОМПОНЕНТЫ В МОТОРНОМ ОТСЕКЕ МОГУТ
БЫТЬ ГОРЯЧИМИ. НЕПОСРЕДСТВЕННЫЙ КОНТАКТ С НИМИ МОЖЕТ ПРИВЕСТИ
К ОЖОГАМ.
ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА
– Убедитесь, что двигатель прогрет до рабочей температуры.
– Для проведения проверки снегоход должен быть установлен на ровной горизон-
тальной площадке.
– Дайте двигателю поработать на оборотах холостого хода в течение минимум 30 секунд.
– Остановите двигатель и выждите минимум 30 секунд.
– Проверьте уровень масла с помощью масляного щупа.
– Двигатель данного снегохода сконструирован и прошёл эксплуатационные испыта-
ния с использованием масла BRP XPS
TM
Synthetic 4-stroke oil (293 600 112). Компания
BRP настоятельно рекомендует использовать масло BRP XPS
TM
Synthetic 4-stroke
oil на протяжении всего срока службы снегохода. Повреждения, вызванные исполь-
зованием нерекомендованного моторного масла, не будут устраняться в рамках
гарантийного обслуживания.
ТАБЛИЧК А 16 — 6 0 0 ACE
Таблички соответствия
mmo2008-003-067_ u
mmo2011-001-001_ j
Табличка соответствия EPA
516 005 052
ТАБЛИЧК А СООТВЕТСТВИЯ 1 — В МОТОРНОМ
ОТСЕКЕ
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
`13 Ski-Doo REV-XP ACE.indb 34
`13 Ski-Doo REV-XP ACE.indb 34
29.10.2012 17:06:48
29.10.2012 17:06:48
