86

!

 О С ТО Р ОЖ Н О П р а к т и к у й т е п р а -

в и л ь н у ю   т е х н и к у   п о д ъ ё м а ,   п р е -
и м у щ е с т в е н н о   и с п о л ь з у й т е   с и л у
н о г.  Н е  п о д н и м а й т е  з а д н ю ю  ч а с т ь
с не гоход а, е с ли у Вас д л я этого не -
дос таточ но с ил.

3.  Задняя подвеска должна находиться

в свободном состоянии.

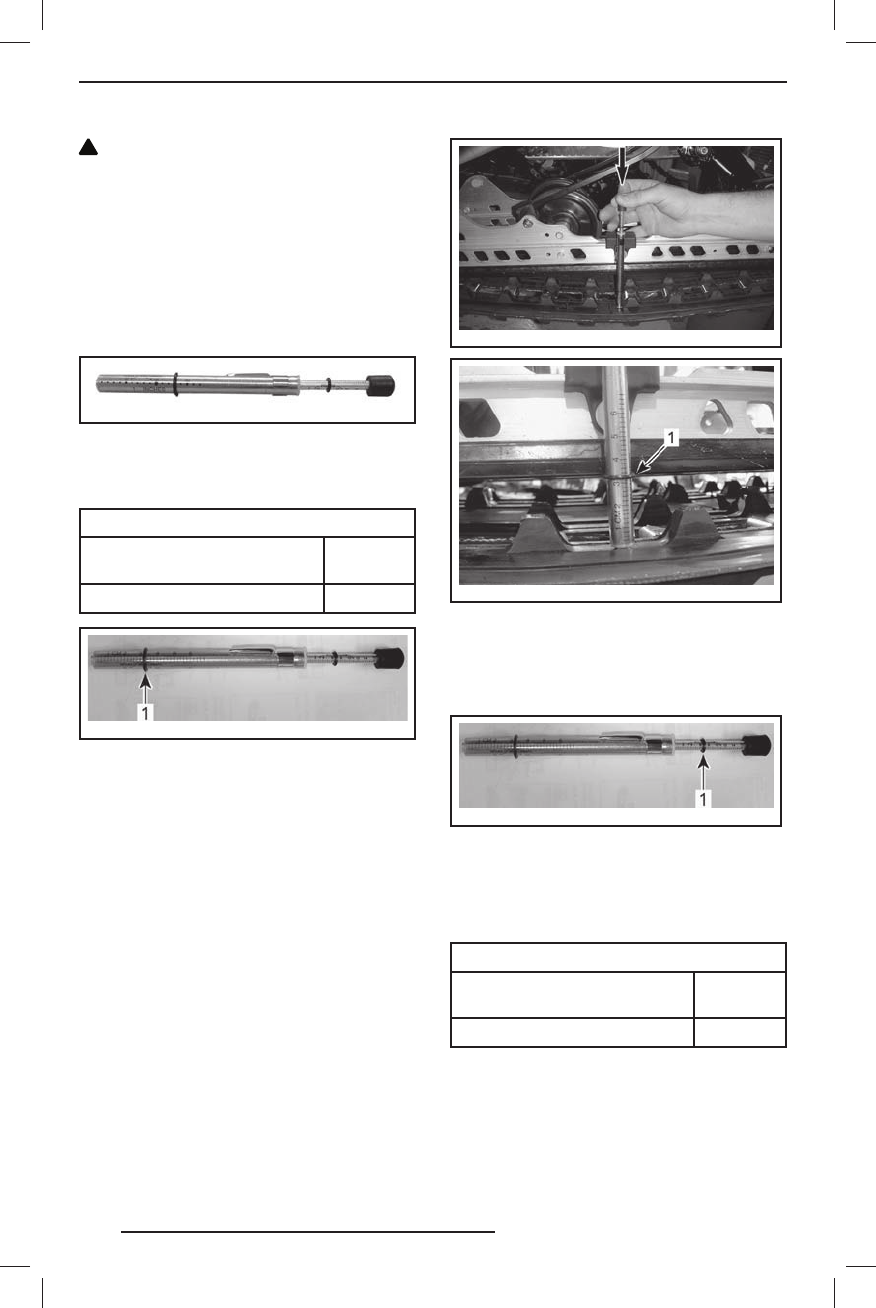

4.  Используйте специальный инструмент

(TENSIOMETER (P/ N 414 348 200 ).

414 348 200

5.  Ус т а н о в и те кольц о и ин с т ру м ен т а

в положение, указ анное в техниче -
ских харак теристиках.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины прогиба

гусеницы

30–35 мм

Полученное значение нагрузки

7,3 кг

mmr2009-133-003_ b

УСТАНОВК А ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение, соот-

ветствующее техническим характеристикам

6.  Установите верхнее кольцо инстру-

мента в положение, соответствую -
щее усилию 0 кгс.

7.  Установите инструмент д ля измере -

ния натяжения на г усеницу посере -
д ин е м еж д у п е р е д ними и з а д ними
направляющими катками.

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном
у р о вне с ни ж ней ч ас т ью н ак л а д к и
опорного полоза.

mmr2009-133-001_ a

mmr2009-133-002_ a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью нак ладки опорного полоза

9.  Считайте величину нагрузки, зафик-

с и р о в а н н у ю с п о м о щ ь ю в е рх н е го
кольц а инструмента.

mmr2009-133-003_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать д анным, приведённым
в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины

прогиба гусеницы

30–35 мм

Полученное значение нагрузки

7,3 кг

11.  Ес ли  п ол у ч енно е  зн ач ение  не  с о -

ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «

РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
