66
mmo2007-009-014_ a

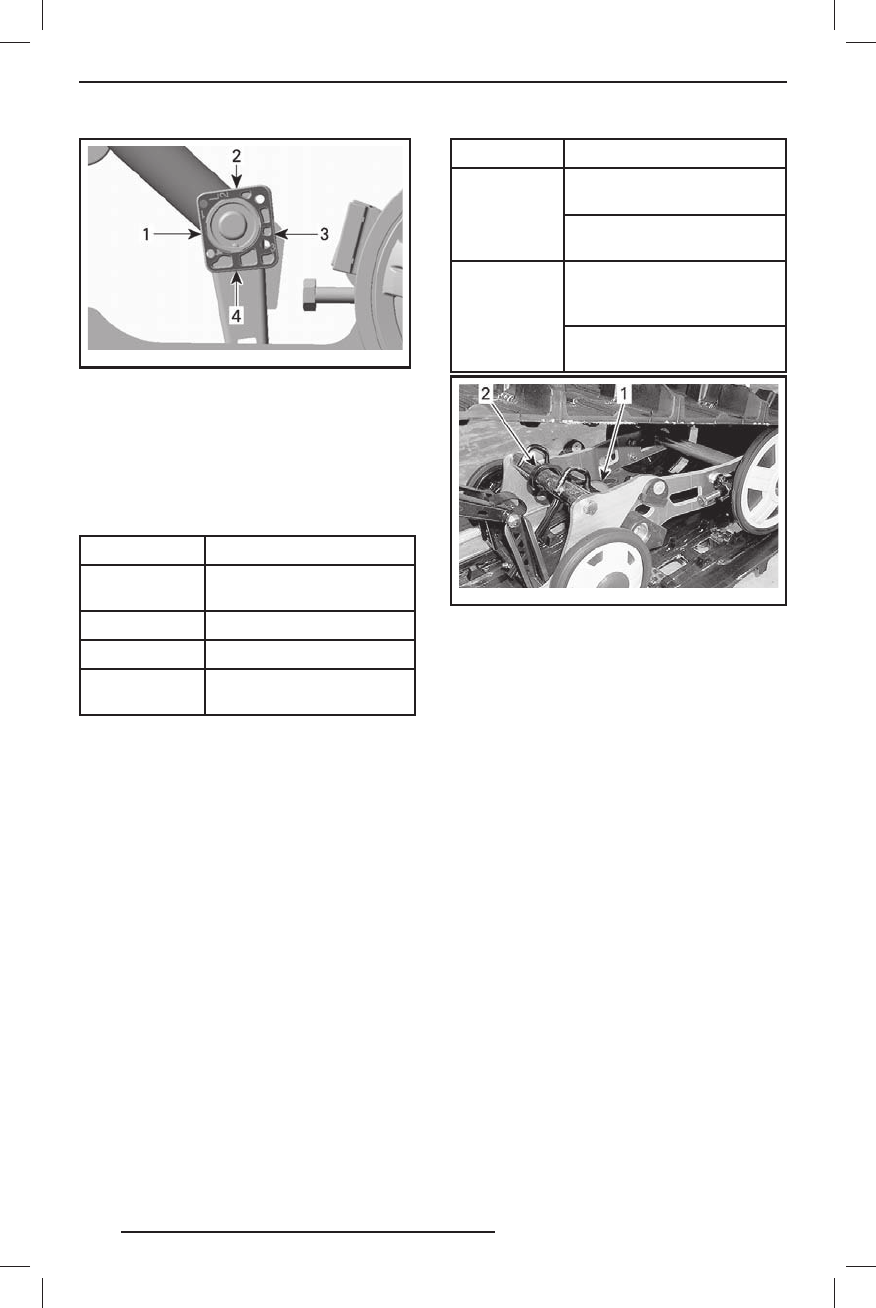

СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СЛЕВА
(«L» — ЛЕВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 ( минимальное )
2. Положение 2
3. Положение 3
4. Положение 4 ( максимальное )
Настройка соединительных
блоков
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЕ
1
Больший подъём лыж при
ускорении
2
Промежуточная настройка
3
Промежуточная настройка
4
Меньший подъём лыж
при ускорении
Регулировка предварительного
натяжения пружины удлинителя
подвески (SC-5U)
Рег улировка предварительного натя -
жения пру жины уд линителя подвески
оказывает влияние на способность сне -
гохода двигаться задним ходом и опре -
деляет плотность прилегания г усеницы
к опорной поверхности.
Регулировка предварительного натяже -
ния пру жины осуществляется вращени-
ем рег улировочного к улачка.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Улучшается контакт гусени-
цы с опорной поверхностью
Затрудняется подъём
удлинителя
Уменьшение
предвари-
тельного
натяжения
Улучшается способность
двигаться задним ходом,
особенно в глубоком снегу
Облегчается подъём удли-
нителя
mmo2008-005-019_ a
1. Пру жина
2. Рег улировочный к улачок
Кулачок ограничителя хода
удлинителя задней подвески
(SC-5U)
Кулачок используется д ля ограничения
ход а уд линителя задней подвески.
Изменяя положение к улачка ограничи -
теля ход а, мож но оказыв ать влияние
на следующие харак теристики снего -
ход а: маневренность, развиваемое тя -
говое усилие и способность двигаться
задним ходом.
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
`13 Ski-Doo REV-XP ACE.indb 66
`13 Ski-Doo REV-XP ACE.indb 66
29.10.2012 17:06:50
29.10.2012 17:06:50
